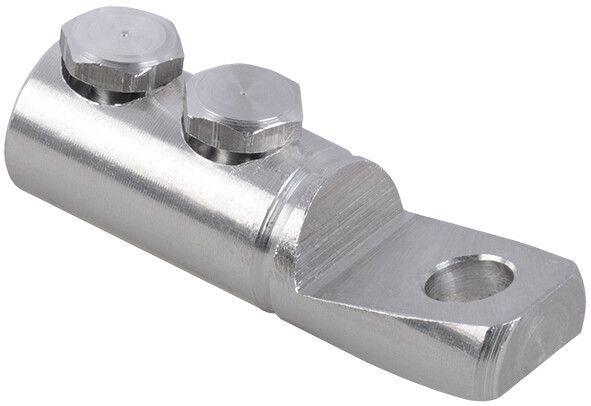

Наконечник болтовой НК 70-120 35кВ | UNK-120-70-120-35KV-S IEK (ИЭК)

Цвет

• Нет (без): отсутствие цветовой маркировки
• Красный: яркий и заметный цвет, обычно используется для обозначения положительных проводников
• Серый: нейтральный цвет, используется для обозначения нейтральных проводников
• Синий: часто используется для обозначения отрицательных проводников или заземления
• Черный: наиболее распространенный цвет для проводников, используется как правило для обозначения отрицательных проводников
• Желтый: используется для обозначения заземления или грозозащиты
• Белый: нейтральный цвет, используется для обозначения нейтральных проводников
• Зеленый: используется для обозначения заземления
• Оранжевый: используется для обозначения коммуникационных и сигнальных проводов
• Коричневый: используется для обозначения проводов с высоким напряжением или фазных проводов

Цвет проводника является важным свойством кабельных наконечников и соединителей. Различные цвета используются для обозначения разных типов проводников и обеспечения безопасности при установке и подключении электрических устройств. Важно правильно определить цвет проводника перед его подключением, чтобы избежать возможных повреждений оборудования или травмирования людей.

Защитное покрытие поверхности для кабельных наконечников и соединителей (гильз):

• Лужёное покрытие - обеспечивает защиту от коррозии и улучшает электрические свойства поверхности. Минусы: уязвимость к царапинам и механическим повреждениям.
• Без покрытия (голый) - обычно применяется в сухих условиях, таких как помещения с низкой влажностью. Минусы: подверженность коррозии и электрохимическим реакциям.
• Гальваническое покрытие - электрохимический процесс, при котором металлическая поверхность покрывается другим металлом. Обеспечивает высокую защиту от коррозии. Минусы: возможность появления биметаллических пар и потенциальной коррозии между ними.
• Никелированное покрытие - обеспечивает хорошую защиту от коррозии, высокую твердость и стойкость к истиранию. Минусы: более дорогостоящее в производстве, возможность образования трещин и сколов.
• Оцинкованное покрытие - обеспечивает хорошую защиту от коррозии и ржавления во влажных условиях. Минусы: плохая стойкость к кислотам и щелочам, ограниченный выбор цветов и оттенков.
• Необработанное - поверхность не покрыта никаким защитным слоем. Минусы: подверженность коррозии и механическим повреждениям.
• Горячее цинкование - электрохимический процесс, при котором металлическая поверхность покрывается цинком. Обеспечивает высокую защиту от коррозии. Минусы: повышенная стоимость производства, сложность ремонта и замены поврежденных участков.

Номинальное поперечное сечение (диапазон) – свойство кабельных наконечников и соединителей (гильз), определяющее диапазон размеров проводов, которые могут быть подключены к данному типу наконечника или соединителя. Номинальное поперечное сечение может варьироваться в зависимости от конкретной модели и производителя.

Примеры значений свойства:

• 1.5...2.5 мм – диапазон от 1.5 мм до 2.5 мм;
• 0.5...1.5 мм – диапазон от 0.5 мм до 1.5 мм;
• 4...6 мм – диапазон от 4 мм до 6 мм;
• 0.5...1.0 мм – диапазон от 0.5 мм до 1.0 мм;
• 0.25...1.5 мм – диапазон от 0.25 мм до 1.5 мм;
• 10 мм – номинальное поперечное сечение 10 мм;
• 25 мм – номинальное поперечное сечение 25 мм;
• 4.0...6.0 мм – диапазон от 4.0 мм до 6.0 мм;
• 2.5...6 мм – диапазон от 2.5 мм до 6 мм;
• 16 мм – номинальное поперечное сечение 16 мм.

Указанные значения могут иметь отклонения в плюс или минус несколько десятых или сотых долей миллиметра в зависимости от конкретной модели и производителя.

Метрический размер болта (М..)

• 10: диаметр резьбы болта равен 10 мм
• 8: диаметр резьбы болта равен 8 мм
• 12: диаметр резьбы болта равен 12 мм
• 6: диаметр резьбы болта равен 6 мм
• 16: диаметр резьбы болта равен 16 мм
• 5: диаметр резьбы болта равен 5 мм
• 4: диаметр резьбы болта равен 4 мм
• 20: диаметр резьбы болта равен 20 мм
• 14: диаметр резьбы болта равен 14 мм
• 3: диаметр резьбы болта равен 3 мм

Метрический размер болта определяет диаметр резьбы болта в миллиметрах. Выбор размера болта зависит от требований к силе соединения, вида подключаемых кабелей и других факторов. Больший размер болта обеспечивает большую прочность соединения, но требует большего усилия при затяжке. Меньший размер болта может быть легче установлен, но может не обеспечивать достаточной прочности соединения. Имейте в виду, что некоторые размеры могут быть несовместимы с определенными кабельными наконечниками и соединителями.
