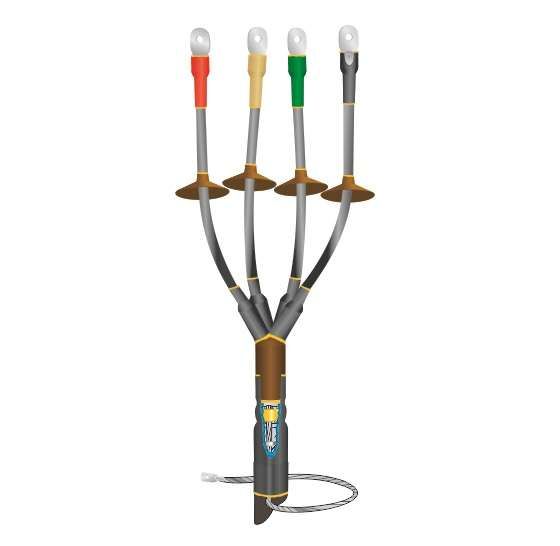

Муфта кабельная концевая наружн. установки 1кВ КНТпН 4х(70-120мм) с болт. наконечн. Нева-Транс Комплект 22020097 Нева Транс

Муфта кабельная концевая наружной установки 1 кВ КНТпН 4х(70-120 мм) с болтовыми наконечниками от Нева-Транс Комплект - это готовое решение для герметичного и долговечного оконцевания четырёхжильных силовых кабелей сечением 70–120 мм2 на открытых участках сети до 1 кВ. Применяется там, где важны надёжность, защита от внешней среды и быстрый монтаж.

Назначение и область применения

Муфта кабельная концевая наружной установки 1 кВ КНТпН 4х(70-120 мм) с болтовыми наконечниками используется для завершения кабельных линий на опорах, столбах, фасадах зданий и других местах с открытым расположением. Подходит для кабелей с бумажной или полиэтиленовой изоляцией, с бронёй или без неё. Обеспечивает электроизоляцию, механическую защиту и гидроизоляцию конца кабеля. Часто применяется в сетях 0,4–1 кВ: распределительные пункты, ЛЭП, объекты ЖКХ, промышленные площадки, энергообъекты.

Технические характеристики

• Количество жил: 4
• Напряжение: до 1 кВ включительно
• Номинальное сечение кабеля: 70–120 мм2
• Исполнение: термоусадочное - все элементы собираются за счёт нагрева
• Рабочая температура окружающей среды: от –50 C до +50 C
• Относительная влажность: до 98%
• Защита от внешних факторов: устойчивость к УФ-излучению, дождю, снегу, запылённости
• Крепление жил: болтовые наконечники
• Заземление: предусмотрено для кабелей с бумажной изоляцией (пружина давления + терка) и для бронированных кабелей (пайка)

Совместимость и монтаж

Муфта кабельная концевая наружной установки 1 кВ КНТпН 4х(70-120 мм) с болтовыми наконечниками совместима со всеми типами кабелей указанного сечения, вне зависимости от наличия брони. Для монтажа требуется:

• Правильно выполненная разделка кабеля (по длине, согласно инструкции производителя)
• Горелка или мощный фен (температура ~150–200 C) для равномерного прогрева термоусадочных элементов
• Инструменты для затяжки болтовых наконечников (динамометрический ключ рекомендован)
• Средства защиты рук и глаз при работе с теплом

Не допускается использование муфты на кабелях с сечением меньше 70 мм2 или больше 120 мм2 - это нарушит герметичность и прочность соединения.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Прошла государственные испытания и имеет сертификат соответствия Росстандарта
• Материалы термоусадочных частей - экологически безопасные, без хлора и свинца

Преимущества

• Универсальность: один тип муфты покрывает три значения сечения (70, 95, 120 мм2)
• Высокая степень защиты IP67 - предотвращает попадание воды и пыли даже при временных погружениях
• Жильные изоляторы увеличивают длину пути утечки тока, снижают риск пробоя
• Стабильная работа при экстремальных температурах - годится для сурового климата
• Отсутствие необходимости в литой смоле или эпоксидке - всё уже собрано внутри
• Срок службы более 25 лет при соблюдении условий эксплуатации

Ограничения применения

• Не для внутренней установки в помещениях - специально спроектирована для наружного монтажа
• Не подходит для кабелей с алюминиевой жилой меньшим сечением, чем 70 мм2
• Требуется точное соблюдение технологии термоусадки - перегрев или недостаточный прогрев приведут к деформации или трещинам
• Не предназначен для работы в условиях постоянного погружения в воду (например, в водоёмах)
• Не использовать при температуре ниже –50 C - материал становится хрупким

Примеры использования

• Оконцовка кабеля АВБбШв 4×95 на опоре воздушной линии 0,4 кВ
• Подключение кабеля ВВБбШв 4×120 к шкафу управления насосной станции на открытом воздухе
• Монтаж на мачтовой опоре в районе с повышенной влажностью (прибрежные территории)
• Замена старой концевой заделки после аварии на ЛЭП

Практические советы

• Перед монтажом проверьте целостность всех элементов муфты - особенно термоусадочные трубки и изоляторы
• Обязательно используйте термический источник с регулировкой температуры; обычный строительный фен часто даёт неравномерный нагрев
• При использовании болтовых наконечников следите за моментом затяжки - переусиливать нельзя, чтобы не повредить жилу
• Для кабелей с бумажной изоляцией перед сборкой обязательно удалите масло и бумагу с медной жилы - они влияют на контакт
• Проверяйте плотность прилегания термоусадки: она должна полностью обтянуть кабель без пузырей и складок
• После монтажа проведите визуальный контроль и замеры сопротивления изоляции - это обязательный этап
