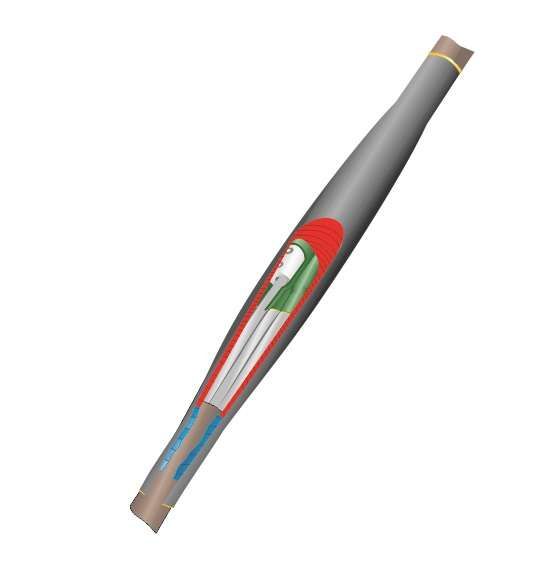

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(16-25мм) с болтовыми соединителями Нева-Транс Комплект 22010005 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(16-25мм) с болтовыми соединителями от Нева-Транс предназначена для надёжного соединения трёхжильных силовых кабелей сечением 16–25 мм2 и используется там, где важна герметичность и устойчивость к внешним воздействиям.

Назначение и область применения

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(16-25мм) с болтовыми соединителями применяется для соединения трёхжильных кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Подходит для прокладки в земле, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Может использоваться в условиях повышенной влажности и широкого диапазона температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 3 (не 4 - указано неверно в характеристиках; согласно названию и описанию производителя - именно три жилы)
• Сечение жил: 16–25 мм2
• Способ монтажа: термоусадка
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие наружного толстостенного термоусаживаемого кожуха с клеевым слоем
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с кабелями с пластмассовой изоляцией без брони. Для работы требуется нагревательный инструмент - газовая горелка или мощный фен с регулируемой температурой. Установка выполняется на обоих концах кабеля одновременно: после подготовки проводников и зачистки изоляции, внутренние элементы насаживаются, затем равномерно прогреваются до плотного прилегания. Клеевой слой на кожухе обеспечивает герметизацию без дополнительных материалов.

Не допускается использование с бумажными или бронированными кабелями - они требуют специальных типов муфт.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс. Полимерный материал не содержит опасных веществ, соответствует нормам экологической безопасности.

Преимущества

• Высокая степень защиты благодаря многослойному термоусаживаемому кожуху с клеевым слоем - предотвращает попадание влаги и пыли
• Устойчивость к перепадам температур - работает даже в суровых климатических условиях
• Герметичность достигается одним этапом монтажа без необходимости использования дополнительных средств
• Небольшой вес и компактность позволяют легко транспортировать и использовать в ограниченном пространстве
• Подтверждённая долговечность через сертифицированные тесты

Ограничения применения

• Не кабели с бумажной изоляцией - возможна деформация или потеря герметичности
• Запрещено применять с бронированными кабелями - отсутствует механическая защита и система крепления брони
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев снижают надёжность соединения
• Не рекомендовано установление на открытых участках без дополнительной защиты от механических повреждений

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах
• Обходы и ответвления в кабельных каналах метрополитена
• Ремонтные работы на линиях освещения и энергообеспечения объектов в регионах с холодным климатом
• Прокладка в промышленных цехах с высокой влажностью - пищевые производства, тепловые станции

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля заявленному диапазону - 16–25 мм2. Превышение вызывает риск перегрева и выхода из строя.
• Используйте только профессиональный термофен с контролируемой температурой - обычный бытовой фен не справится.
• При работе в сыром помещении или на улице - просушите концы кабеля перед установкой муфты.
• Не торопитесь при нагреве - начинайте с медленного прогрева от центра к краям, чтобы избежать образования пузырей воздуха.
• Проверьте целостность кожуха до начала работ - любые повреждения материала делают муфту непригодной.
• Артикул 22010005 от Нева-Транс - единственный вариант этой модели. Аналоги не гарантируют одинаковые параметры герметизации и прочности.
