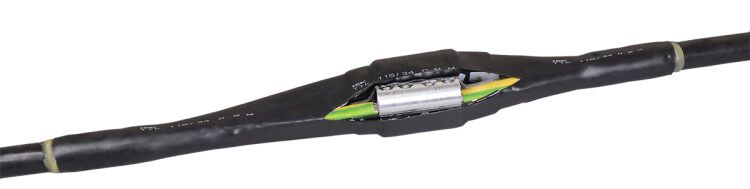

Комплект муфты соединительной ПСтт 4х35/50 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN4-3550S

Муфта ПСтт 4х35/50 с/г ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения четырёхжильных силовых кабелей с сечением жил 35–50 мм2 и изоляцией из ПВХ или СПЭ. Подходит для прокладки в земле, подземных каналах и трубах. Артикул uzm-xls1-vn4-3550s.

Назначение и область применения

Муфта ПСтт 4х35/50 с/г ПВХ/СПЭ изоляция 1кВ используется для герметичного соединения двух участков силового кабеля с пластмассовой изоляцией. Применяется там, где требуется высокая степень защиты от влаги и механических воздействий - особенно в условиях ной прокладки: в кабельных каналах, трубах, грунте. Подходит для кабелей типа АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов. Не предназначен для бронированных или экранированных кабелей.

Технические характеристики

• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного и постоянного тока;
• Количество жил: 4 - обеспечивает соединение именно четырёхпроводных кабелей;
• Номинальное сечение проводника: 35–50 мм2 - совместима с кабелями, имеющими жилы указанного диаметра;
• Тип изделия: соединительная муфта - служит для передачи тока между двумя кабелями без разрывов;
• Исполнение: термоусаживаемая - материал уменьшается в размерах при нагреве, плотно облегает кабель;
• Способ монтажа: термоусадка - требует применения тепловой пушки или горелки;
• Тип наконечников: винтовые / болтовые - используются внешние гильзы для контактного соединения жил;
• Соединяемые кабели: бумажная и пластиковая изоляция - работает с современными ПВХ/СПЭ и старыми маслонаполненными кабелями;
• Состав: без галогенов - при возгорании не выделяет токсичных газов;
• Материал корпуса: полимер термоусаживаемый - эластичный, долговечный, устойчив к УФ и химическим средам;
• Срок службы: 30 лет - гарантирует длительную работоспособность при правильном монтаже;
• Цвет: черный - оптимизирован для наружной эксплуатации и маскировки в грунте;
• Работает при температуре окружающей среды от –50C до +90C.

Совместимость и монтаж

Муфта ПСтт 4х35/50 с/г ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без брони и экрана. Для монтажа необходимо:

• Подготовить концы кабелей - зачистить изоляцию и металлический экран (если есть);
• Установить болтовые гильзы на каждую жилу и затянуть их моментом, указанным в документации производителя;
• Надеть муфту так, чтобы она перекрывала место соединения минимум на 50 мм с каждой стороны;
• Равномерно прогреть поверхность термоусаживающего материала тепловой пушкой до полного усыхания и плотного прилегания;
• Не допускать попадания воды, грязи или повреждений во время работы.

Перед использованием проверьте соответствие сечения кабеля заявленному диапазону 35–50 мм2. Муфта не подойдет для меньших или больших жил - это вызовет плохой контакт или риск пробоя.

Безопасность и стандарты

Муфта ПСтт 4х35/50 с/г ПВХ/СПЭ изоляция 1кВ изготовлена в соответствии с требованиями ГОСТ 13781. Отвечает нормам безопасности для электроустановок до 1 кВ. Благодаря составу без галогенов снижено образование ядовитых веществ при возможном перегреве. Надёжна при работе в агрессивных почвах и повышенной влажности.

Преимущества

• Высокая герметичность после усадки - предотвращает проникновение влаги и коррозии контактов;
• Долгий срок службы - 30 лет без замены при соблюдении условий эксплуатации;
• Легко монтировать даже в труднодоступных местах благодаря компактным размерам;
• Устойчивость к температурным колебаниям - сохраняет форму и прочность от −50C до +90C;
• Экологически безопасный материал - не содержит галогенов, что важно для закрытых помещений и экологических зон.

Ограничения применения

• Не применяется для бронированных кабелей - отсутствует механизм фиксации брони;
• Не рекомендовано использование в открытых воздушных линиях - отсутствует UV-защита сверху;
• Запрещён монтаж при температуре ниже −10C без предварительного согрева кабеля и муфты - материал становится хрупким;
• Не подходит для кабелей с медной жилой меньше 35 мм2 или больше 50 мм2 - риск перегрева или слабого контакта;
• Требуется обязательное применение специального оборудования - тепловой пушки, термометра и набора гильз.

Примеры использования

• Соединение кабелей АВВГ-1 в подземных кабельных трассах городской сети освещения;
• Ремонт поврежденного участка кабеля ВВГз-1 в системе питания насосной станции;
• Обустройство ответвлений в распределительных щитах, расположенных вне помещения;
• Прокладка в канализационных коллекторах и кабельных блоках с высокой влажностью.

Практические советы

• Перед монтажом всегда проверяйте сечение кабеля штангенциркулем - точность важнее паспортных значений;
• Используйте только оригинальные болтовые гильзы от IEK - сторонние детали могут иметь другие размеры и давление затяжки;
• При работе в сыром грунте дополнительно используйте водоотталкивающую ленту вокруг входа/выхода кабеля;
• Не торопитесь с усадкой - равномерный прогрев по всей окружности предотвращает пузыри и деформацию;
• После завершения монтажа проведите контрольное измерение сопротивления изоляции - это подтверждает целостность соединения.
