Муфта соединительная 4РСТ-1-35/50 без болт. наконечников | 72907 КВТ

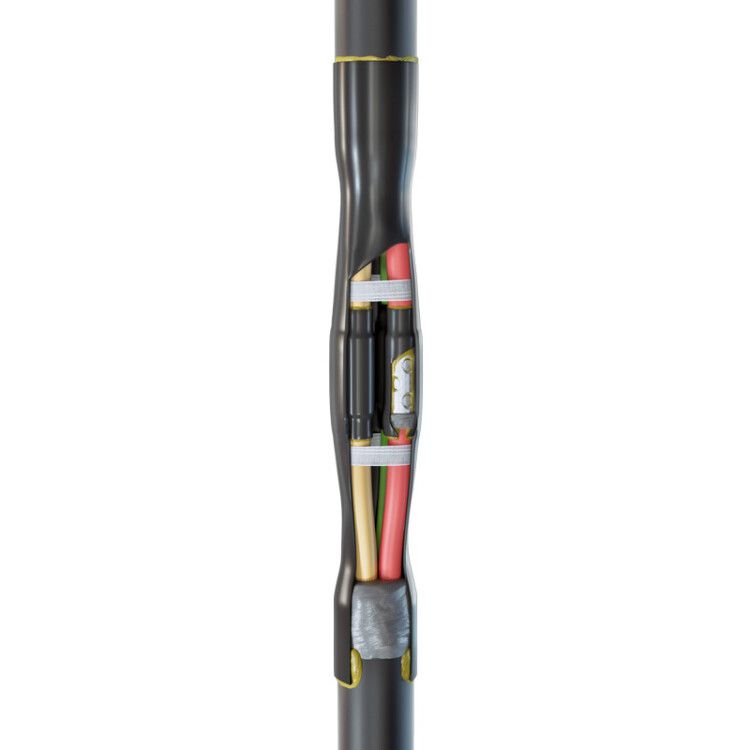

Муфта кабельная соединительная 1 кВ 4РСТ-1-35/50 от КВТ предназначена для надежного и герметичного соединения четырехжильных кабелей с резиновой изоляцией, таких как КГ и КПГ, сечением 35–50 мм2. Эта термоусаживаемая муфта обеспечивает механическую прочность, электроизоляцию и защиту от влаги без необходимости использования болтовых наконечников.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4РСТ-1-35/50 используется исключительно для соединения неметаллических кабелей с резиновой изоляцией без брони, работающих на напряжение до 1 кВ. Подходит для прокладки в помещениях, каналах, траншеях и других условиях, где требуется высокая степень защиты от внешних воздействий. Применяется в системах питания оборудования: насосов, мобильных установок, конвейеров, сварочных аппаратов и другого переносного или передвижного электрооборудования.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 35–50 мм2 - соответствует диапазону сечений фазных жил кабелей
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой горелки
• Материал корпуса: негорючий термопластик
• Состав материалов: безгалогеновый (HF = Halogen Free)
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта совместима с кабелями типа КГ, КПГ и их аналогами с четырьмя жилами одинакового сечения в пределах 35–50 мм2. Монтаж выполняется методом термоусадки: равномерный прогрев пламенем горелки вызывает усадку всех элементов, плотно облегая кабель и образуя единый герметичный узел.

Не требуются болтовые соединения - вместо них допускаются опрессовочные наконечники, которые необходимо подготовить заранее. Для сборки используются:

• Пропановая горелка ПГ (например, КВТ)
• Набор для срыва головок болтовых наконечников НМБ-6 (КВТ) - при необходимости демонтажа ранее установленных соединений

Перед монтажом обязательно выполните правильную разделку кабеля согласно инструкциям производителя. Корень разделки следует подмотать специальным гидроизоляционным герметиком - он снижает риск повреждения изоляции при вибрациях и деформациях.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возможном возгорании не выделяют токсичных паров хлора или брома. Это делает её безопасной для закрытых помещений и зон с повышенными требованиями к экологической безопасности.

Преимущества

• Высокая герметичность благодаря термоплавкому клею внутри манжет и кожуха - полностью исключает попадание влаги
• Армированный кожух усиливает механическую прочность места соединения
• Широкий температурный диапазон работы - подходит для холодных регионов и открытой прокладки
• Универсальность: можно применять как с опрессовкой, так и с болтовыми соединителями (при наличии последних)
• Электробезопасность: материал изоляции сохраняет свои свойства даже при длительной нагрузке

Ограничения применения

• Не кабели с металлической броней - муфта не рассчитана на восприятие механических усилий от бронированной оболочки
• Запрещено использование при температурах ниже –50 C или выше +50 C - возможно изменение свойств материала
• Не предназначен для постоянного погружения в воду - хотя IP-класс не указан, герметизация обеспечивается лишь против временного контакта с влагой
• Требуется наличие профессионального инструмента - невозможна сборка без термофена или пропановой горелки

Примеры использования

• Соединение кабеля КГ между передвижной сварочной машиной и источником питания на объекте
• Обход участка трассы с поврежденной изоляцией в цепи управления конвейером на заводе
• Ремонт ответвления в распределительной коробке на строящемся объекте с использованием кабеля КПГ
• Подключение мобильного освещения на зимней площадке с температурой около –40 C

Практические советы

• Выбирая муфту, проверьте точное соответствие сечения жил кабеля - 35–50 мм2 - чтобы гарантировать плотную посадку и эффективную работу термоклея
• Никогда не используйте обычный бытовой фен - недостаточно мощный нагрев приведёт к неполной усадке и протечкам
• Перед монтажом проведите тестовое размещение всех деталей муфты на кабеле - порядок расположения важен
• Если кабель имеет заплатки или старую изоляцию - удалите их полностью; муфта работает только с целой резиновой оболочкой
• После монтажа внимательно осмотрите все швы - они должны быть гладкими, без пузырей и вздутостей
