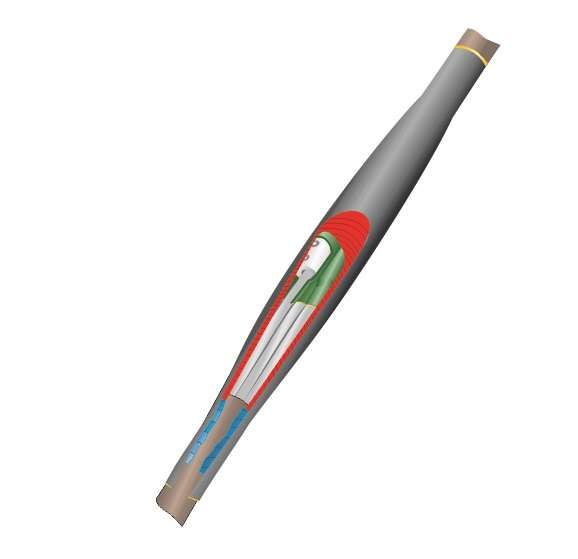

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(35-50мм) с болтовыми соединителями Нева-Транс Комплект 22010006 Нева Транс

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(35-50мм) с болтовыми соединителями от Нева-Транс - это термоусадочная соединительная муфта для четырёхжильных силовых кабелей сечением 35–50 мм2, предназначенная для надёжного и герметичного соединения в условиях повышенной влажности и широкого диапазона температур. Артикул 22010006 обеспечивает совместимость с бумажной и пластмассовой изоляцией, хотя в описании указано использование для трёхжильных кабелей - фактически изделие рассчитано на четыре жилы.

Назначение и область применения

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(35-50мм) с болтовыми соединителями применяется для соединения четырёхжильных силовых кабелей с изоляцией из полиэтилена или аналогичных материалов, работающих на напряжение до 1 кВ. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Может использоваться в районах с суровым климатом благодаря устойчивости к перепадам температур.

Технические характеристики

• Номинальное напряжение: 1000 В
• Количество жил: 4
• Сечение жил: 35–50 мм2
• Тип монтажа: термоусадка
• Исполнение: термоусадочный
• Материал корпуса: модифицированный полимер
• Защитный покров: есть, с броневой оболочкой (наружный толстостенный кожух)
• Диапазон рабочих температур: от –50 C до +50 C
• Максимальная влажность: до 98%
• Совместимость с изоляцией: бумажная, пластмассовая
• Марка: 1ПСТ(тк)

Совместимость и монтаж

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(35-50мм) с болтовыми соединителями устанавливается на два конца кабеля. Для сборки требуется нагревательный прибор - газовая горелка или мощный фен (температура около 200–250 C). Усадка происходит за счёт теплового воздействия на внутренние элементы и внешний кожух с клеевым слоем, который создаёт герметичный шов. Соединители выполнены в виде болтовых контактов - они обеспечивают механическую прочность и хороший электрический контакт между жилами. Каждый проводник фиксируется отдельно, что позволяет работать даже с кабелями разного типа изоляции.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Произведённая продукция прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция исключает риск возгорания при нормальной эксплуатации и не содержит токсичных веществ.

Преимущества

• Высокая степень защиты IP67 - предотвращает попадание воды и пыли внутри муфты
• Герметизация достигается за счёт клеевого слоя на термоусадочном кожухе - не требует дополнительной заделки
• Стойкость к агрессивным средам: влага, химические пары, почвенная коррозия
• Не нуждается в обслуживании после установки
• Экологически безопасный материал - не выделяет вредных веществ при работе
• Поддерживает работу в условиях вечной мерзлоты и жаркого климата

Ограничения применения

Муфта кабельная соединительная 1кВ ПСТ(тк) 3х(35-50мм) с болтовыми соединителями **не предназначена** для кабелей с металлической броней - она совместима лишь с кабелями, имеющими *внутреннюю* броню (например, в составе многожильного провода), но не с наружными бронированными оболочками. Также запрещено использовать её для кабелей с напряжением выше 1 кВ. Применение вне диапазона температур (-50…+50 C) снижает срок службы. Не рекомендуется монтаж в местах постоянного механического давления (например, под дорогами без защитных труб).

Примеры использования

• Соединение кабелей питания на участках подземной прокладки в городских сетях
• Замена поврежденного участка кабеля в кабельном канале промышленного цеха
• Обустройство ответвлений на насосных станциях, где возможны частые перепады влажности
• Работы в холодных регионах - Сибирь, Дальний Восток, Карелия
• Ремонт кабельных линий в метро, тоннелях, подземных переходах

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 35–50 мм2. Использование меньшего или большего сечения недопустимо.
• При подготовке кабелей соблюдайте минимальную длину зачистки жил - указана в инструкции производителя. Перегиб или слишком длинная зачистка нарушают герметичность.
• Нагревайте равномерно, начиная с центра муфты и двигаясь к краям. Это предотвращает образование воздушных пузырей.
• Проверяйте целостность клеевого слоя после усадки - он должен полностью заполнить все щели и не иметь вздутостей.
• Для работы используйте только профессиональный термофен или газовую горелку с регулируемым пламенем. Бытовые фены не подходят.
• Храните муфту в сухом месте при температуре от +5 C до +30 C. Экспозиция на солнце или в сыром помещении снижает эффективность клея.
