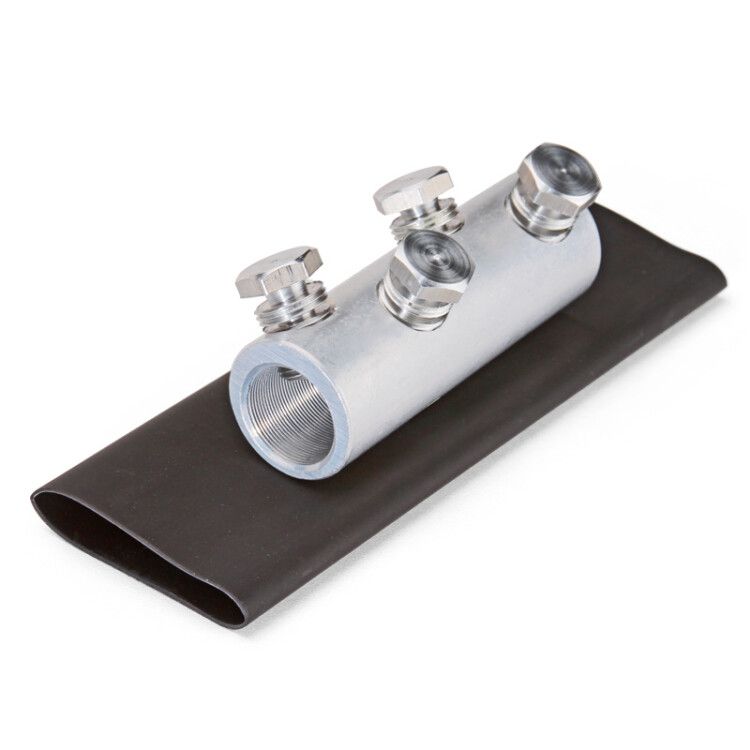

Комплект болтовых соединителей СБТК-50/150 - 69205 КВТ

Комплект болтовых соединителей СБТК-50/150 КВТ предназначен для надёжного и герметичного соединения силовых кабелей сечением 50–150 мм2 на напряжение до 1 кВ. Этот продукт сочетает механическую прочность болтового контакта с термоусаживающей изоляцией, что делает его удобным решением для монтажа в условиях повышенной влажности, перепадов температур и открытого воздуха. Артикул 69205 принадлежит к серии СБТК от бренда КВТ.

Назначение и область применения

Комплект болтовых соединителей СБТК-50/150 КВТ используется для создания постоянных, герметичных соединений между кабелями и проводниками в сетях до 1 кВ. Подходит для прокладки в траншеях, колодцах, на столбах, внутри распределительных устройств и других местах, где требуется защита от влаги, пыли и механических воздействий. Особенно эффективен при ремонте повреждённых участков кабельных линий и модернизации старых систем.

Технические характеристики

• Поперечное сечение кабеля: 50–150 мм2 - один комплект покрывает широкий диапазон, исключая необходимость подбора нескольких типоразмеров;
• Номинальное напряжение: 1 кВ - предназначено для работы в низковольтных сетях;
• Материал корпуса: алюминий - легкий, коррозионностойкий, хорошо проводящий;
• Тип изоляции: термоусаживаемая манжета с клеевым слоем - обеспечивает плотное прилегание и гидроизоляцию;
• Коэффициент усадки: до 4:1 - позволяет точно адаптироваться к форме кабеля даже после деформаций;
• Цвет: серый - совместим с большинством внешних условий и легко выявляется при визуальном контроле;
• Способ монтажа: на винты с срывной головкой - фиксация происходит автоматически при достижении нужного крутящего момента;
• Регламентирующий документ: ТУ 3449-037-97284872-2010 - соответствие внутренним нормам производства КВТ.

Совместимость и монтаж

Соединители СБТК-50/150 КВТ работают с любыми типами проводников: круглыми, секторными, однопроволочными и многопроволочными. Монтаж выполняется в три этапа:

1. Зачистить изоляцию кабеля на требуемую длину;
2. Вставить жилы в эксцентриковые отверстия корпуса и затянуть болты до щелчка - срывная головка сигнализирует о правильном моменте затяжки;
3. Нагреть термоусаживаемую манжету равномерно (например, газовой горелкой) до полной усадки - клей расплавится и заполнит все зазоры.

Угловое расположение болтов соответствует европейской практике - снижает риск перекоса и увеличивает срок службы соединения. Для точного монтажа важно соблюдать минимальную длину зачистки, указанную в инструкции производителя.

Безопасность и стандарты

Комплект СБТК-50/150 КВТ прошёл испытания на герметичность, электроизоляционную прочность и долговременную устойчивость к нагрузкам. Наличие клеевого слоя предотвращает образование воздушных пузырей, которые могут вызвать пробой. Термоусадочная трубка устойчива к УФ-излучению, что допускает использование вне помещений. Соответствует требованиям ТУ 3449-037-97284872-2010, но не имеет официального ГОСТ или IEC-сертификата - применяется в рамках внутренней регламентации КВТ.

Преимущества

• Мультиразмерность - один комплект заменяет несколько специализированных; экономия места на складе и времени при работе;
• Автоматическая контрольная фиксация - срывная головка исключает недотянутые или перетянутые соединения;
• Высокая степень защиты IP67 - после усадки соединение полностью герметично, не боится воды и пыли;
• Стабильность контакта - алюминиевые детали и точная затяжка минимизируют нагрев и окисление;
• Экономия на обслуживании - возможность быстрого восстановления аварийных участков без демонтажа всей трассы.

Ограничения применения

• Не для высоких частот (>50 Гц) - не рекомендован для импульсных цепей и частотных преобразователей;
• Не подходит для медных кабелей меньшим сечением ниже 50 мм2 - возможен люфт и плохой контакт;
• Требуется источник тепла для установки - нельзя использовать без газовой горелки или термофена;
• Не следует применять в средах с химической активностью (кислоты, растворители) - материал корпуса и клея не устойчив к таким веществам;
• Готовое соединение невозможно разобрать без повреждения - единственный способ удаления - механическое разрушение.

Примеры использования

• Подключение ответвлений от основного кабеля на ЛЭП 0,4 кВ;
• Ремонт поврежденной изоляции в кабельной канализации;
• Соединение кабелей в распределительных пунктах на объектах ЖКХ;
• Обустройство временных энергообеспечений на стройплощадках;
• Монтаж в подземных камерах, где есть риск попадания грунтовых вод.

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля действительно входило в диапазон 50–150 мм2 - слишком маленькое сечение не будет надёжно зажато;
• Используйте только подходящую горелку - пламя должно быть мягким и равномерным, без прямого контакта с металлом;
• При работе в холодную погоду прогрейте манжету перед усадкой - пластик становится менее эластичным при низких температурах;
• Проверяйте целостность клеевого слоя после остывания - он должен быть виден по всему периметру, без просветов;
• Храните комплекты в сухом месте, избегая длительного воздействия прямого солнечного света - хотя манжета УФ-устойчива, длительное воздействие может изменить её цвет и структуру.
