Комплект болтовых соединителей СБТК-25/70 - 69204 КВТ

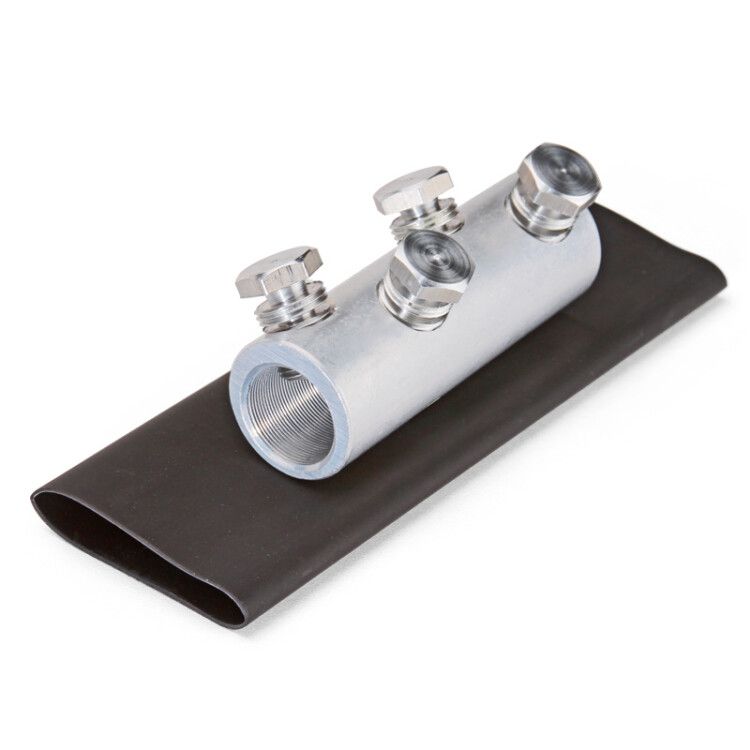

Комплект болтовых соединителей СБТК-25/70 КВТ предназначен для надёжного и герметичного соединения кабелей и проводов на напряжение до 1 кВ. Этот продукт сочетает механическую прочность болтового контакта с термоусаживающей изоляцией, что делает его удобным решением для монтажа в условиях повышенной влажности, перепадов температур и открытого воздуха.

Назначение и область применения

СБТК-25/70 КВТ применяется для создания герметичных соединений между кабелями и проводами сечением от 25 до 70 кв.мм. Подходит для работы в распределительных устройствах, на воздушных линиях, в кабельных колодцах, трансформаторных подстанциях и других местах, где требуется долговременная защита от влаги, пыли и коррозии. Особенно эффективен при ремонте повреждённых участков кабельных трасс — поэтому рекомендован для аварийных бригад и сервисных служб.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Рабочее сечение кабеля: 25–70 кв.мм
• Материал корпуса: алюминий
• Тип изоляции: термоусаживаемая манжета с клеевым слоем
• Коэффициент усадки: до 4:1
• Способ крепления: болтовое соединение с срывной головкой
• Расположение болтов: угловое (по европейскому стандарту)
• Цвет: серый
• Стандарт: ТУ 3449-037-97284872-2010

Совместимость и монтаж

СБТК-25/70 КВТ совместим с любыми типами проводников: однопроволочными и многопроволочными, круглыми и секторными жилами. Монтаж выполняется в три этапа:

1. Зачищается изоляция кабеля на требуемую длину.
2. Жила вставляется в эксцентриковое отверстие корпуса, после чего затягиваются болты — они автоматически срываются при достижении оптимального крутящего момента, обеспечивая равномерный контакт без перегрузки.
3. Термоусаживаемая манжета нагревается газовой горелкой — она плотно облегает соединение, активируя клеевой слой, который заполняет микронеровности и создаёт водонепроницаемую оболочку.

Не требует специальных инструментов кроме тепловой пушки или газовой горелки. Диаметр входного отверстия адаптирован под широкий спектр сечений — один комплект заменяет несколько моделей.

Безопасность и стандарты

СБТК-25/70 КВТ соответствует требованиям ТУ 3449-037-97284872-2010. Термоусаживаемая оболочка устойчива к УФ-излучению, перепадам температур и воздействию атмосферных осадков. Герметизация предотвращает попадание влаги внутрь соединения, снижая риск короткого замыкания и окисления контактов. Наличие срывной головки исключает переутяжку болтов — это защищает от перегрева и выхода из строя.

Преимущества

• Один комплект покрывает весь диапазон сечений 25–70 кв.мм — экономия места на складе и ускорение работ.
• Герметичность достигается без дополнительных материалов — клей внутри манжеты работает сам.
• Угловое расположение болтов увеличивает механическую устойчивость соединения, особенно при нагрузках на выдергивание.
• Алюминиевый корпус легкий, коррозионностойкий и хорошо проводит ток.
• Подходит для монтажа в труднодоступных местах благодаря компактному дизайну.

Ограничения применения

СБТК-25/70 КВТ не предназначен для использования на напряжениях выше 1 кВ. Не следует применять в средах с постоянным воздействием открытого пламени или высоких температур свыше +125 °C. Также не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации — хотя соединение прочное, длительные механические колебания могут ослабить контакт. Для кабелей с внешним металлическим экраном необходимо дополнительно заземлить экранирующую оплетку отдельно.

Примеры использования

• Соединение медных и алюминиевых кабелей в распределительном щите на 0,4 кВ.
• Ремонт повреждённого кабеля на ЛЭП 10 кВ (при использовании в качестве ответвления к потребителю).
• Обустройство соединений в кабельных каналах, подземных камерах и на столбах.
• Монтаж временных питаний при аварийных отключениях.

Практические советы

• Перед установкой обязательно проверьте соответствие сечения кабеля указанному диапазону — использование вне границ может привести к плохому контакту.
• При работе с многожильными проводниками соберите жилы в плотный пучок перед введением в корпус — это повысит качество контакта.
• Нагревайте термоусаживаемую манжету равномерно, начиная с центра и двигаясь к краям — так клей лучше распределится.
• После монтажа проверьте целостность усадки: поверхность должна быть гладкой, без пузырей и вздутий.
• Храните комплекты в сухом месте, избегая прямого солнечного света — даже с УФ-защитой срок службы материала зависит от условий хранения.
