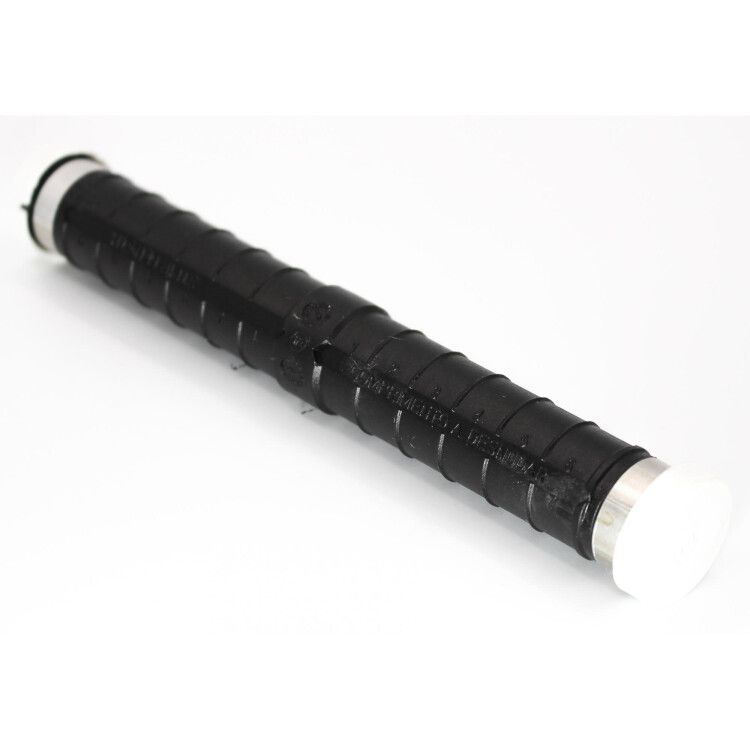

Соединительный зажим для нейтрали MJPT 70 N (70 мм2) | 11700811 NILED НИЛЕД

Соединительный зажим для нейтрали MJPT 70 N (70 мм2) от НИЛЕД предназначен для надёжного соединения нулевых жил кабелей СИП-2 и СИП-4 в воздушных линиях электропередачи. Обеспечивает герметичный, долговечный контакт даже при экстремальных температурах и воздействии УФ-излучения.

Назначение и область применения

Соединительный зажим для нейтрали MJPT 70 N (70 мм2) используется исключительно для соединения нулевой несущей жилы в шлейфе между двумя участками кабеля СИП-2 или СИП-4. Он не применяется для фазных жил - для них существуют другие типы зажимов. Подходит для установки на ЛЭП напряжением до 1 кВ, где требуется высокая механическая прочность и защита от внешних факторов. Часто встречается в городских и сельских сетях, особенно там, где используются самонесущие изолированные провода.

Технические характеристики

• Сечение проводника: 70 мм2 - соответствует максимальному сечению нулевой жилы СИП-2 и СИП-4;
• Изоляция: да - внутренняя изоляция защищает от замыканий и снижает риск повреждений;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - сочетание легкости, прочности и устойчивости к коррозии;
• Рабочий температурный диапазон: от –60 C до +50 C - выдерживает суровые зимы и летнюю жару;
• Устойчивость к УФ-излучению: да - не теряет прочность и цвет при длительном воздействии солнечного света;
• Форма жилы: однопроволочная секторная - совместим с типовой конструкцией нулевых жил СИП;
• Количество жил: одна - предназначен для соединения одной нулевой жилы с другой;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и технологии сборки;
• Метод монтажа: опрессовка специальным инструментом HT 50 или R 22 с матрицей E 215.

Совместимость и монтаж

Соединительный зажим для нейтрали MJPT 70 N (70 мм2) совместим только с кабелями типа СИП-2 и СИП-4, имеющими нулевую жилу из алюминия или альдрей (сплав алюминий–магний–кремний). Для других типов проводов он не подходит. Монтаж выполняется **только** путём опрессовки - скручивание или болтовое соединение недопустимы. Инструмент должен иметь точную матрицу E 215; использование другого инструмента приведёт к плохому контакту или разрушению зажима. Перед опрессовкой необходимо удалить изоляцию с жилы на длину, указанную в руководстве производителя - обычно около 30–40 мм.

Безопасность и стандарты

Изоляция зажима прошла тестирование на пробой при напряжении 6 кВ в водной среде - что гарантирует безопасность при случайном попадании воды или повышенной влажности. Конструкция соответствует требованиям к электрооборудованию для воздушных линий. Однако зажим не рассчитан на работу в условиях постоянного погружения в жидкость или подземной прокладке - он предназначен исключительно для открытых воздушных участков.

Преимущества

• Высокая механическая прочность - после опрессовки соединение сохраняет до 60% прочности самого провода;
• Автоматическая герметизация - предотвращает попадание влаги и оксидирования контакта;
• Не требует обслуживания - благодаря материалам и герметизации служит весь срок эксплуатации ЛЭП;
• Устойчивость к химическим и атмосферным воздействиям - идеально для региональных сетей с перепадами температур и высокой запыленностью.

Ограничения применения

• Не для медных проводов - работает только с алюминием и альдрей;
• Не допускается применение в качестве ответвления от основной линии - только для последовательного соединения;
• Не рекомендован для мест с частыми механическими нагрузками (например, рядом с движущимися механизмами);
• Не предназначен для работы при температурах выше +50 C - возможна деформация материалов;
• Обязательно использовать только оригинальный инструмент HT 50 / R 22 с матрицей E 215 - любое отклонение нарушает целостность соединения.

Примеры использования

• Соединение нулевой жилы двух секций СИП-2 при ремонте воздушной линии;
• Переход между соседними столбами в деревне, где используется система СИП-4;
• Установка на распределительном щите при подключении нулевого провода от сети к потребителю через СИП;
• Проекты модернизации старых ЛЭП с заменой проводов на современные СИП.

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - 70 мм2 - используйте только те кабели, которые точно имеют такое сечение;
• Чистите поверхность жилы перед опрессовкой - грязь и оксиды снижают качество контакта;
• Не затягивайте слишком сильно - переопрессовка вызывает трещины в металле;
• Проверяйте результат опрессовки визуально: форма должна быть равномерной, без видимых трещин или выпуклостей;
• Храните зажимы в сухом месте - хотя они устойчивы к влаге, длительное воздействие сырости может повредить комплектующие внутри.
