Соединительный зажим для токопроводящей жилы (MJPT 70) | 21700761 ВК

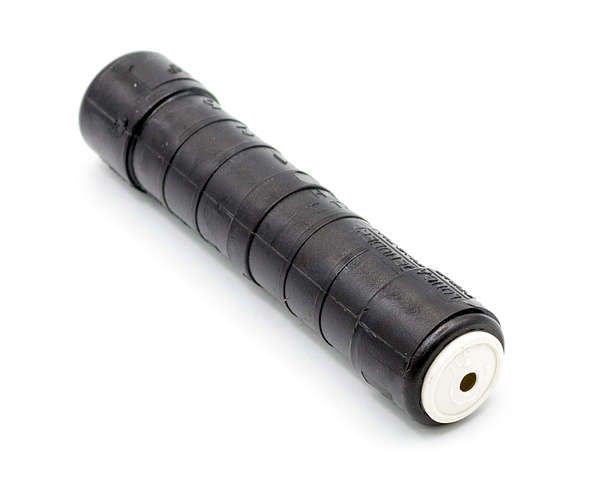

Зажим соединительный для токопроводящей жилы MJPT 70 (70/70 кв.мм) ВК предназначен для герметичного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает надёжный электрический контакт и механическую прочность при опрессовке, соответствует требованиям эксплуатации в суровых климатических условиях. Бренд ВК и артикул 21700761 указывают на серийную продукцию, проверенную в реальных сетях.

Назначение и область применения

Зажим соединительный для токопроводящей жилы MJPT 70 (70/70 кв.мм) ВК используется исключительно для соединения двух изолированных проводов типа СИП (самонесущего изолированного провода). Применяется в воздушных линиях электропередачи напряжением до 1 кВ, где требуется надёжное, долговечное и защищённое соединение без необходимости снятия изоляции. Подходит для монтажа на столбах, ответвлений, переходов между участками ЛЭП.

Технические характеристики

• Максимальное сечение проводника: 70 кв.мм — подходит для жил СИП с таким же сечением;
• Тип изделия: зажим соединительный, изолированный — внутренняя часть выполнена из сплава алюминия, внешняя — из стеклоармированного полиамида;
• Количество жил: одножильный — соединяет два провода одинакового сечения;
• Рабочий температурный диапазон: от -60 °C до +50 °C — выдерживает зимние холода и летнюю жару;
• Устойчивость к УФ-излучению: да — не теряет прочность и цвет при длительном воздействии солнца;
• Гарантийный срок: 60 месяцев — 5 лет гарантии от производителя;
• Изоляция испытана на 6 кВ в воде — подтверждена электроизоляционная целостность даже при намокании.

Совместимость и монтаж

Зажим совместим только с проводами СИП сечением 70 кв.мм. Для установки требуется специальный инструмент: опрессовочные клещи HT 50 или R 22. Нельзя использовать другие инструменты — это повредит форму зажима и снижает прочность соединения. Перед опрессовкой необходимо удалить изоляцию с концов проводов на длину, указанную в инструкции производителя (обычно 18–22 мм). После опрессовки зажим полностью закрывает место соединения, не требуя дополнительной изоляции.

Безопасность и стандарты

Изделие прошло испытание на пробивное напряжение 6 кВ в воде — это подтверждает безопасность при работе в сыром воздухе и при случайном попадании воды. Материалы не поддерживают горение и не выделяют токсичных веществ при перегреве. Соответствует требованиям к изолированным соединениям в распределительных сетях, хотя явного указания на ГОСТ или ТУ в данных нет — рекомендуется сверяться с проектной документацией объекта.

Преимущества

• Герметичная конструкция предотвращает проникновение влаги, пыли и коррозионных агентов;
• Высокая механическая прочность — 60% от прочности самого провода, что достаточно для нагрузок в ЛЭП;
• Не требует обслуживания после установки — служит весь срок эксплуатации ЛЭП;
• Устойчивость к УФ-излучению и экстремальным температурам делает его пригодным для всех регионов России;
• Сохраняет изоляцию — не нужна дополнительная изолирующая лента или термоусадка.

Ограничения применения

• Не применяется для медных или многожильных проводов — только для СИП с алюминиевой жилой 70 кв.мм;
• Нельзя использовать в качестве ответвления от основного провода — только для прямого соединения двух равных сечений;
• Не предназначены для монтажа внутри помещений или в шкафах — только для открытых ЛЭП;
• Требуется точное соблюдение технологии опрессовки — неквалифицированный монтаж снижает надёжность.

Примеры использования

• Соединение двух участков СИП-4 70/70 на опоре при замене повреждённого сегмента;
• Обустройство ответвления к домашнему вводу через зажим, установленный на столбе;
• Переход между старым и новым проводом при модернизации ЛЭП;
• Подключение кабеля к трансформаторной подстанции с использованием СИП.

Практические советы

• Перед монтажом проверьте, чтобы сечение провода точно соответствовало 70 кв.мм — меньшее сечение не обеспечит плотного контакта, большее — невозможно запрессовать;
• Используйте только оригинальные клещи HT 50 или R 22 — другие инструменты деформируют корпус и нарушают герметичность;
• После опрессовки осмотрите зажим: он должен быть ровным, без трещин, симметричными вмятинами — неравномерная форма говорит о плохом монтаже;
• Храните зажимы в сухом месте — хоть они устойчивы к влаге, сырость перед монтажом может затруднить процесс;
• При работе в холод (-40 °C и ниже) согрейте зажим руками или тепловым феном — материал становится хрупким при низких температурах.
