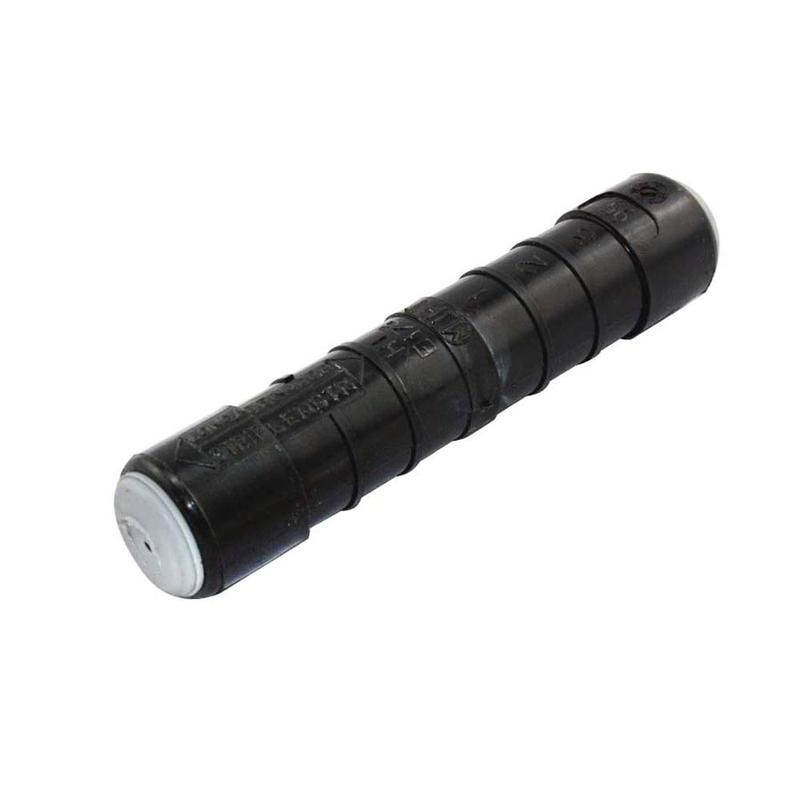

Зажим соединительный MJPT 95 МЗВА 00000000065

Зажим соединительный MJPT 95 МЗВА предназначен для надёжного соединения проводов в системах воздушной передачи электроэнергии с изолированными жилами типа СИП-2. Этот зажим обеспечивает герметичное и механически прочное соединение при монтаже на опорах ЛЭП, особенно в условиях открытой местности.

Назначение и область применения

Зажим соединительный MJPT 95 МЗВА используется для соединения фазных и нулевых проводов в сетях напряжением до 1 кВ, где применены самонесущие изолированные провода (СИП-2). Подходит для установки на столбах, в ответвлениях к домам, узлах перехода между участками ЛЭП. Применяется в городских и сельских электросетях, на объектах ЖКХ, промышленных площадках и энергообъектах.

Технические характеристики

• Тип системы: СИП-2 — совместим с изолированными проводами, имеющими одну или несколько токопроводящих жил в полиэтиленовой изоляции;
• Максимальное сечение проводника: 95 кв.мм — позволяет подключать провода сечением до этого значения, включая одножильные и многожильные варианты;
• Конструкция: металлический корпус с зажимным механизмом и герметизирующей крышкой, обеспечивающая защиту от внешней среды;
• Материал: алюминиевый сплав с антикоррозийным покрытием — устойчив к воздействию влаги, перепадам температур и атмосферным осадкам.

Совместимость и монтаж

Зажим MJPT 95 МЗВА рассчитан исключительно на провода СИП-2 сечением до 95 кв.мм. Для монтажа требуется специальный инструмент — гидравлический пресс с матрицей, соответствующей форме зажима. Установка выполняется путём вставки зачищенных концов проводов в зажим и последующего сжатия. Герметизация достигается за счёт внутреннего уплотнительного элемента — после запрессовки крышка плотно закрывается, предотвращая попадание влаги.

Не допускается использование с другими типами проводов (например, СИП-4, АВР, КГ) — это нарушает герметичность и снижает срок службы соединения.

Безопасность и стандарты

Зажим MJPT 95 МЗВА соответствует требованиям к соединительным устройствам для СИП-2, установленным в отраслевых нормах РФ. Конструкция обеспечивает безопасную работу при температурах от –50°C до +80°C. Напряжение изоляции зажима рассчитано на 1 кВ, что соответствует классу напряжения распределительных сетей 0,4 кВ.

Преимущества

• Высокая степень защиты IP67 — выдерживает пыль, дождь и временное погружение в воду;
• Устойчивость к коррозии благодаря анодированному алюминиевому корпусу;
• Механическая прочность — выдерживает нагрузки от натяжения проводов и ветровых воздействий;
• Отсутствие необходимости в обслуживании после установки — герметичная конструкция не требует периодической проверки.

Ограничения применения

• Не применяется для соединений подземных кабелей — предназначена только для воздушных линий;
• Не подходит для проводов сечением более 95 кв.мм — возможна потеря контакта и перегрев;
• Не рекомендован для частых демонтажей — зажим является одноразовым компонентом; повторное использование снижает надёжность соединения;
• Требуется точное соблюдение технологии запрессовки — неквалифицированный монтаж приведёт к пробою изоляции или плохому контакту.

Примеры использования

• Соединение основной линии СИП-2 с ответвлением к частному дому;
• Переход от трассы СИП-2 к вводу в многоэтажный жилой дом;
• Обустройство точки ответвления на опоре в сельской местности;
• Ремонт повреждённого участка воздушной линии без замены всего провода.

Практические советы

• Перед монтажом обязательно зачистите изоляцию провода на длину, указанную в инструкции — обычно 15–20 мм;
• Проверьте соответствие сечения провода и зажима — даже небольшое превышение (например, 120 кв.мм вместо 95) недопустимо;
• Используйте только оригинальный пресс и матрицу, рекомендованные производителем МЗВА — нестандартный инструмент может деформировать зажим;
• После монтажа визуально проверьте целостность крышки — она должна быть плотно закрыта без щелей;
• Храните зажимы в сухом месте — хотя они защищены от влаги, длительное хранение во влажной среде может вызвать окисление контактных поверхностей.
