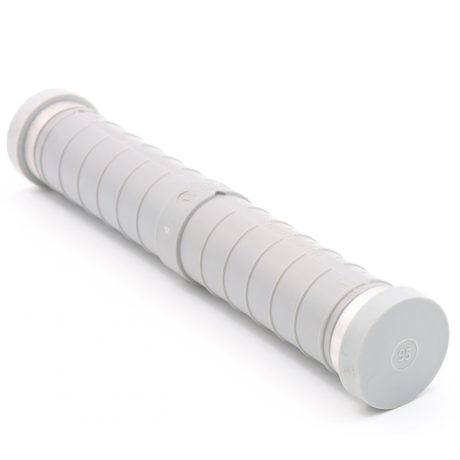

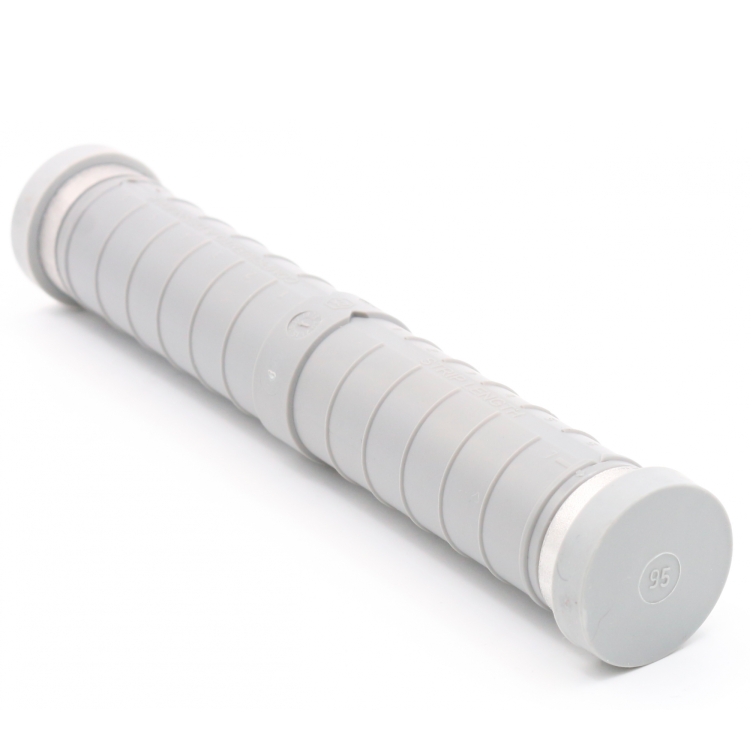

Соединительный зажим MJRP 95N | 13402282 NILED НИЛЕД

Зажим соединительный MJRP 95N (95/95 кв.мм) от бренда НИЛЕД предназначен для надёжного соединения защищённых проводов сечением 95 кв.мм в пролётах линий электропередачи. Конструкция обеспечивает высокую механическую прочность и герметичность при опрессовке, что делает его подходящим для постоянной эксплуатации в условиях открытой сети.

Назначение и область применения

Зажим соединительный MJRP 95N используется исключительно для соединения изолированных проводов в воздушных линиях электропередачи. Применяется там, где требуется надёжное, долговечное и защищённое соединение между участками кабеля — например, на опорах, при ответвлении или восстановлении повреждённого провода. Подходит для систем с напряжением до 1 кВ, где важна устойчивость к внешним воздействиям.

Технические характеристики

• Тип: зажим соединительный
• Сечение провода: 95 кв.мм (диапазон совместимости — 35–150 кв.мм, но данный типоразмер рассчитан именно на 95 кв.мм)
• Количество жил: одна (соединяет два одножильных провода)
• Материал корпуса: сплав алюминия и стеклоармированный полиамид
• Рабочая температура: от –60 °C до +50 °C
• Устойчивость к УФ-излучению: да — материал не выгорает и не теряет прочность под прямыми солнечными лучами
• Защитное покрытие: необработанная поверхность — не имеет антикоррозийного слоя, но не требует дополнительной защиты в рамках нормативов ЛЭП
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Зажим MJRP 95N монтируется только методом опрессовки специальным инструментом. Для правильного соединения необходимо использовать:

• Инструмент: HT 50 или R 22
• Матрицы: E 173 или E 215

Цвет колпачка — серый — указывает на типоразмер 95 кв.мм и отличает его от других моделей, таких как MJPT. Перед установкой проверьте соответствие сечения провода и выбранной матрицы. Опрессовка должна выполняться равномерно, без перекосов — это гарантирует достижение 95% разрывной прочности проводника.

Безопасность и стандарты

Зажим MJRP 95N соответствует требованиям к применению в распределительных сетях 0,4–1 кВ. Отсутствие защитного покрытия не является недостатком — он проектировался для работы в составе изолированного провода, где основная защита обеспечивается самой изоляцией. Сертифицирован для эксплуатации в соответствии с ГОСТ Р 50571 и отраслевыми нормами ЛЭП.

Преимущества

• Высокая механическая прочность — соединение сохраняет 95% прочности цельного провода
• Герметичность — опрессовка металлических колец предотвращает попадание влаги и окисление контактов
• Устойчивость к экстремальным температурам — работает даже в суровых климатических условиях
• Визуальная идентификация — серый цвет колпачка позволяет легко отличить от аналогов (например, MJPT)
• Долгий срок службы — 5 лет гарантии при соблюдении условий монтажа

Ограничения применения

• Не применяется для многожильных проводов — только для одножильных сечением 95 кв.мм
• Не предназначен для монтажа в помещениях или закрытых шкафах — только для наружных ЛЭП
• Требует обязательного использования специального инструмента — нельзя затянуть вручную или гаечным ключом
• Не имеет антикоррозийного покрытия — не рекомендован для агрессивных сред (промышленные зоны с химическими испарениями, побережья с солёным туманом)

Примеры использования

• Соединение двух участков СИП-1, СИП-2 или СИП-4 сечением 95 кв.мм на опоре ВЛ-0,4 кВ
• Ответвление от основной линии к домашнему вводу
• Восстановление повреждённого провода после обрыва или механического воздействия
• Подключение к трансформаторной подстанции через промежуточную точку

Практические советы

• Перед монтажом удалите изоляцию точно на длину, указанную в инструкции к матрице — слишком длинный конец снижает качество опрессовки
• Обязательно используйте оригинальные матрицы E 173/E 215 — несовместимые инструменты вызывают деформацию и риск разрушения соединения
• Проверяйте плотность опрессовки: после сжатия металл должен полностью заполнить внутреннюю полость зажима, без видимых щелей
• При работе в холодную погоду (+5…–10 °C) прогрейте зажим перед установкой — материал становится более хрупким при низких температурах
• Артикул 13402282 — единственный номер для заказа этого конкретного типа; другие артикулы НИЛЕД могут иметь другое сечение или конструкцию
