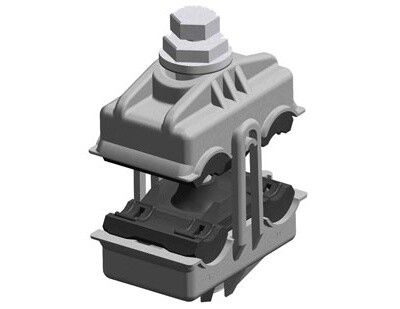

Герметичный ответвительный зажим с одновременной затяжкой болта N 70 (22-150/16-95 мм2) | 11200591 NILED НИЛЕД

Зажим ответвительный N 70 (22-150/16-95 мм2) для неизолированных проводов - надёжное решение для создания безопасного ответвления от магистральных ЛЭП, совместимый с алюминиевыми проводами и предназначенный для стационарной установки. Произведён брендом НИЛЕД, артикул 11200591.

Назначение и область применения

Зажим ответвительный N 70 используется для подключения одиночного ответвительного провода к основной воздушной линии электропередачи без нарушения её целостности. Применяется при прокладке новых вводов в дома, объекты ЖКХ, промышленные площадки и при реконструкции сетей СИП. Подходит для работы в условиях открытых линий, где требуется надёжная механическая и электрическая связь между проводами.

Технические характеристики

• Диапазон сечений: основной провод - 22–150 мм2; ответвление - 16–95 мм2
• Материал проводника: алюминий (не допускается использование медных проводов)
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - прочный, легкий, устойчивый к нагрузкам
• Тип подключения: винтовое/болтовое - требует затяжки гаечным ключом
• Изоляция: да - внутренняя изоляция защищает от пробоя и замыканий
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях
• Стойкость к УФ: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Защитное покрытие: отсутствует - поверхность не окрашена, не имеет антикоррозийного слоя
• Гарантия: 60 месяцев (5 лет)
• Количество жил: одна - предназначен для одного ответвления
• Способ монтажа: стационарный - закрепляется на опоре или несущем элементе

Совместимость и монтаж

Зажим ответвительный N 70 рассчитан исключительно на алюминиевые неизолированные провода. Для монтажа необходимо:

• Подготовить участок основной линии - освободить от напряжения и временно заземлить;
• Установить зажим на основной провод, плотно зафиксировав его в плашках;
• Вставить ответвительный провод в соответствующий канал и затянуть болт до срыва головки - это гарантирует нужный момент усилия и гарантированный контакт;
• Закрепить корпус на опоре с помощью кронштейна или хомута - он сам по себе не служит креплением.

Не используйте инструменты с перегрузкой - превышение момента затяжки повредит внутренние контакты.

Безопасность и стандарты

Зажим ответвительный N 70 соответствует требованиям к электроустановкам для воздушных линий. Его конструкция предотвращает случайное касание токоведущих частей благодаря изолированному корпусу. Отсутствие внешнего покрытия не снижает безопасность - материал корпуса не проводит ток и не подвержен коррозии в нормальных условиях эксплуатации.

Преимущества

• Высокая надёжность контакта благодаря механизму с срывным болтом - автоматически регулирует усилие затяжки
• Широкий диапазон сечений позволяет использовать один тип зажима для разных проектов
• Устойчивость к экстремальным температурам делает его пригодным для Сибири, Дальнего Востока и других холодных регионов
• Стеклоармированный полиамид обеспечивает долговечность даже при постоянном воздействии влаги и УФ
• Гарантия 5 лет подтверждает качество материалов и сборки

Ограничения применения

• Не применяется для медных проводов - риск окисления и плохого контакта
• Не предназначен для многожильных ответвлений - только одно ответвление на один зажим
• Не имеет защиты от механических ударов - требует надёжного крепления на опоре
• Отсутствие защитного покрытия - в агрессивных средах (промышленные зоны с высокой влажностью и химическими выбросами) возможна коррозия металлических деталей
• Не используется в качестве точки подключения к кабельным линиям - только для воздушных неизолированных проводов

Примеры использования

• Подключение ввода в частный дом от линии СИП 70 мм2
• Ответвление питания к насосной станции на трассе ЛЭП
• Добавление нового потребителя на существующую воздушную линию без демонтажа
• Обустройство временного энергообеспечения на стройплощадке через основную ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечений проводов - не превышайте верхний порог 150 мм2 для основного провода
• Используйте только специальный ключ для затяжки - не заменяйте его обычным гаечным ключом
• После монтажа проверьте герметичность и отсутствие люфта - при необходимости подтяните болт (до срыва!)
• При работе в районах с повышенной запылённостью периодически осматривайте зажим - пыль может попадать в щели, хотя IP-класс не указан, конструкция герметична
• Храните в сухом месте - несмотря на стойкость к УФ, длительное воздействие влаги перед установкой может повлиять на пластиковые части
