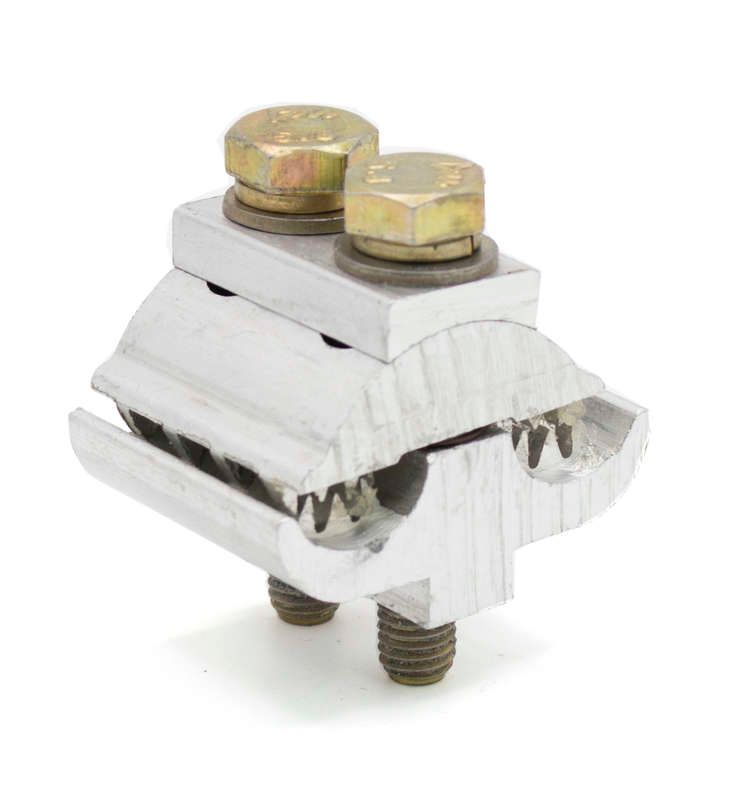

Зажим ответвительный ОЗ-35-150 (35-150/35-150кв.мм) НИЛЕД 11000122 ВК 21000052

Зажим ответвительный прокалывающий ОЗ-35-150 (35-150/35-150 кв.мм) от брендов НИЛЕД и ВК предназначен для надёжного и быстрого ответвления проводов СИП-3 от магистральной линии без демонтажа изоляции. Применяется в воздушных линиях электропередачи (ВЛ) при монтаже шлейфов на опорах.

Назначение и область применения

Зажим ответвительный прокалывающий ОЗ-35-150 используется для создания ответвлений от изолированных магистральных проводов СИП-3 без зачистки жил. Подходит для установки на опорах в шлейфах - когда требуется подключить потребителей к основному кабелю без перерыва питания. Устройство применяется исключительно в воздушных линиях электропередачи (ВЛ) напряжением до 1 кВ.

Технические характеристики

• Диапазон сечений: 35–150 мм2 - подходит для проводов СИП-3 с такими площадями поперечного сечения;
• Материал корпуса: оцинкованная сталь - обеспечивает corrosion resistance и долгий срок службы;
• Тип подключения: винтовое/болтовое - фиксация осуществляется двумя гайками M12;
• Способ монтажа: стационарный - закрепляется на кронштейне или траверсе опоры;
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях;
• Стойкость к УФ-излучению: да - материал не выгорает и не теряет прочность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - подтверждённая надёжность при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим ОЗ-35-150 совместим только с изолированными проводами типа СИП-3. Для других типов кабеля (например, СИП-1, СИП-2, голые провода) он не .

Процесс монтажа:

1. Освободите болтовую группу, чтобы раскрыть каналы для ввода проводов;
2. Вставьте магистральный провод СИП-3 в один канал, ответвление - во второй;
3. Затяните две гайки гаечным ключом на 17 с усилием 40 Нм - важно не переусиливать, чтобы не повредить прокалывающие элементы;
4. Проверьте плотность контакта - после затяжки металлические зубья пробивают изоляцию и обеспечивают контакт с токопроводящей жилой.

Инструмент: только гаечный ключ на 17. Электроинструмент допустим, но с контролем момента.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам для ВЛ. Конструкция предотвращает доступ к токоведущим частям после сборки. Материалы не поддерживают горение. Отсутствие открытых контактов снижает риск поражения током при случайном прикосновении.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает вероятность ошибок;
• Прокалывающие зубья с двух сторон - гарантируют надёжный контакт с обоими проводами одновременно;
• Наполнение смазкой внутри - препятствует окислению и продлевает срок службы контакта;
• Защита от внешних воздействий - герметичная конструкция и УФ-стойкий корпус работают даже в сыром воздухе и при температурных колебаниях;
• Высокая механическая прочность - оцинкованная сталь выдерживает нагрузки от ветра и веса проводов.

Ограничения применения

• Не для многожильных проводов сечением менее 35 мм2 - возможен плохой контакт;
• Не использовать для медных или алюминиевых голых проводов - отсутствует изоляция, что делает невозможным работу прокалывающих элементов;
• Не рекомендовано применение в помещениях - предназначен только для наружной установки на ВЛ;
• Не следует использовать в местах постоянного погружения в воду - хотя IP-класс не указан, условия работы не рассчитаны на длительное подтопление.

Примеры использования

• Подключение домашнего ввода к магистральному СИП-3 на столбе в деревне;
• Ответвление к освещению трассы вдоль дороги;
• Присоединение временной линии для строительной площадки;
• Добавление новых точек потребления в существующей ЛЭП без остановки энергоснабжения.

Практические советы

• Перед монтажом проверьте соответствие сечения провода заявленному диапазону 35–150 мм2 - слишком тонкий провод не будет надёжно проколот, слишком толстый - не войдёт;
• Обязательно используйте ключ на 17 с динамометрическим ограничителем - момент 40 Нм критически важен для качества контакта;
• Если зажим поставляется без кожуха - убедитесь, что место установки защищено от попадания воды и механических ударов;
• После монтажа проведите контрольное измерение переходного сопротивления - особенно при первом использовании нового участка сети;
• Зажим ОЗ-35-150 можно использовать как часть системы с другими изделиями НИЛЕД и ВК - они совместимы по форм-фактору и креплению.
