Герметичный ответвительный зажим Р 645 (35-150/10-35 мм2 -6кВ (16-150/6-35 - 4кВ)) | 10900361 NILED НИЛЕД

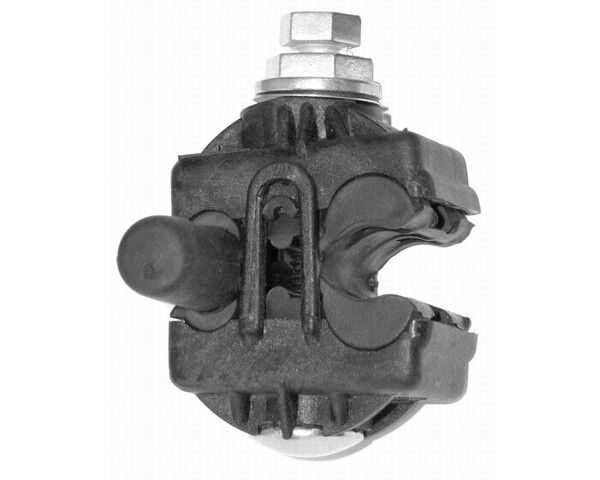

Зажим ответвительный герметичный P 645 (35-150/10-35 мм2, 6 кВ, 16-150/6-35 мм2, 4 кВ) (SLIW 15.1; P2X-95) от бренда НИЛЕД предназначен для безопасного и надёжного ответвления проводов СИП от основной линии электропередачи. Он сочетает герметичность, прочность и совместимость с алюминиевыми и медными проводами, что делает его универсальным решением для наружных сетей.

Назначение и область применения

Зажим ответвительный герметичный P 645 используется для создания ответвлений от магистральных воздушных линий электропередачи с изолированными проводами СИП. Применяется при подключении новых потребителей - например, ввода в дом, присоединения кабеля к трансформаторной подстанции или распределительного щита. Подходит для систем с напряжением до 6 кВ (при сечении 35–150 мм2) и до 4 кВ (при сечении 16–150 мм2). Устройство исключает необходимость зачистки изоляции, так как прокалывает её при установке.

Технические характеристики

• Диапазон сечений: 16–150 мм2 (ответвление) / 6–35 мм2 (магистраль); также допускается вариант 35–150 мм2 (ответвление) / 10–35 мм2 (магистраль)
• Номинальное напряжение: 6 кВ (для больших сечений) и 4 кВ (для меньших сечений)
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - устойчив к механическим нагрузкам и перепадам температур
• Тип изоляции: полностью изолированный, без открытых токоведущих частей
• Способ подключения: винтовое/болтовое - требует затяжки срывным болтом для контроля момента
• Рабочая температура: от –60 C до +50 C - подходит для сурового климата
• Стойкость к УФ: да - не теряет свойств под прямыми солнечными лучами
• Количество жил: одножильный - для одного ответвления
• Гарантия: 60 месяцев
• Защита от внешних воздействий: IP67 - полная герметизация, защита от пыли и временного погружения в воду

Совместимость и монтаж

Зажим ответвительный герметичный P 645 совместим с проводами СИП из алюминия и меди. Монтаж выполняется стационарно - на опорах ЛЭП или кронштейнах. Для установки требуется гаечный ключ подходящего размера. Ключевой этап - затяжка срывного болта: он откручивается при достижении нужного усилия, гарантируя надёжный контакт без перегрузки. Посадочные размеры рассчитаны под стандартные диаметры СИП - перед монтажом проверьте соответствие сечения провода заявленному диапазону. Не используйте для многожильных кабелей или неизолированных проводов.

Безопасность и стандарты

Зажим соответствует требованиям к изолированным ответвительным устройствам для воздушных линий. Герметичная конструкция предотвращает попадание влаги, снижает риск коррозии и пробоя. Отсутствие открытых контактов минимизирует опасность поражения током при обслуживании. Произведён в соответствии с отраслевыми нормами РФ и Европы для оборудования ЛЭП напряжением до 10 кВ.

Преимущества

• Не требует зачистки изоляции - экономит время и снижает риск повреждения жилы
• Высокая степень защиты IP67 - работает даже после дождя, снега или запыления
• Устойчив к экстремальным температурам - сохраняет работоспособность в Арктике и на юге России
• Автоматический контроль момента затяжки через срывной болт - исключает человеческий фактор
• Долговечность материала - стеклоармированный полиамид не трескается и не стареет под UV

Ограничения применения

• Не применяется для подземных кабельных линий - только для воздушных СИП
• Не подходит для многожильных проводов или кабелей с бумажной/резиновой изоляцией
• Не рекомендован для циклических нагрузок (например, вибрационные участки без демпферов)
• Не следует использовать при температурах ниже –60 C - материал становится хрупким
• Отсутствует металлическое покрытие - не предназначен для агрессивных сред (промышленные зоны с химическими выбросами)

Примеры использования

• Подключение дома к линии СИП-4 70 мм2
• Ответвление на освещение улицы от магистрали 120 мм2
• Присоединение вводного кабеля к распределительному пункту на столбе
• Обустройство временной линии питания на стройплощадке

Практические советы

• Перед установкой убедитесь, что сечение магистрального и ответвительного провода попадают в указанные диапазоны - особенно важно для варианта 35–150/10–35 мм2
• Используйте только специальный ключ для срывного болта - обычный гаечный ключ может не обеспечить точный момент
• Проверяйте плотность посадки: после затяжки зажим должен плотно прилегать к проводу без люфта
• На участках с высокой ветровой нагрузкой закрепите зажим дополнительно хомутом к опоре
• При замене старого зажима - всегда выключайте питание и используйте средства защиты
