Подвеска промежуточная ES 1500E - 10300111 НИЛЕД

Комплект промежуточной подвески ES 1500 E (25-95 кв.мм) (CS1500+PS1500) (SO 260 ES 1500) от бренда НИЛЕД предназначен для надежного крепления несущей нейтрали в воздушных изолированных линиях (ВЛИ) напряжением до 1 кВ. Комплексная конструкция обеспечивает механическую прочность и долговечную работу в суровых условиях.

Назначение и область применения

Комплект промежуточной подвески ES 1500 E применяется на промежуточных опорах воздушных изолированных линий (ВЛИ) до 1 кВ. Он служит для фиксации несущей нейтрали провода типа СИП-2 после раскатки, исключая перегрузку изоляционного слоя за счет равномерного распределения нагрузки. Подходит для установки между основными опорами, где требуется гибкая, но жесткая поддержка провода без деформации.

Технические характеристики

• Сечение проводника: 25–95 мм2 - совместим с распространёнными типами СИП-2;
• Диаметр кабеля: 8–16 мм - соответствует внешнему диаметру изолированного нейтрального провода;
• Предельная нагрузка: 12 кН - выдерживает максимальное механическое усилие при эксплуатационных нагрузках;
• Материал корпуса: сплав алюминия и стеклоармированный полиамид - легкий, коррозионностойкий, сохраняет форму при температурных колебаниях;
• Диапазон рабочих температур: от –60 C до +50 C - работает в холодном климате и летней жаре;
• Стойкость к УФ-излучению: да - материал не хрупнеет и не теряет прочность под воздействием солнца;
• Защитное покрытие: необработанное - поверхность не имеет антикоррозийного лакового или цинкового слоя, но компенсируется составом материала;
• Количество жил: одна - предназначена исключительно для крепления одной несущей нейтрали;
• Тип крепления: зажим - одноплечевой механизм с регулируемым затягиванием;
• Гарантийный срок: 60 месяцев - подтверждает длительную надежность конструкции;
• Способ монтажа: стационарный - не предусматривает перемещений после установки.

Совместимость и монтаж

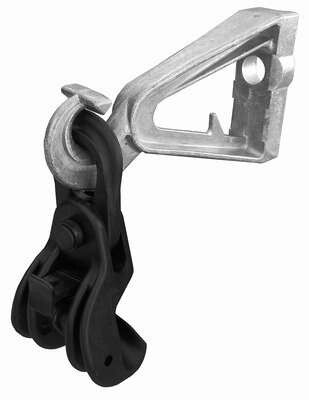

Комплект состоит из двух элементов: CS1500 (несущий кронштейн) и PS1500 (зажимной модуль). Монтаж выполняется на металлические или железобетонные промежуточные опоры. После раскатки СИП-2 и временного закрепления через ролики, ролики заменяют на этот зажим. Кабель помещается в канал зажима, затем затягивается болтом до плотного контакта с поверхностью провода - важно не переусиливать, чтобы не повредить изоляцию. Для дополнительной фиксации рекомендуют использовать бандажную ленту или анкерные винты - они указываются в проекте ВЛИ.

Безопасность и стандарты

Комплект промежуточной подвески ES 1500 E проектировался с учетом требований к безопасности воздушных ЛЭП до 1 кВ. Отсутствие открытых острых кромок снижает риск повреждения изоляции. Высокая ударная прочность и стойкость к УФ обеспечивают безопасную эксплуатацию даже при аварийных ситуациях - например, при обрыве фазы. Соответствует требованиям ГОСТ Р 54877 и внутренним нормам НИЛЕД.

Преимущества

• Высокая механическая прочность благодаря комбинированному материалу - сочетание алюминия и усиленного полиамида делает изделие легче стали, но прочнее обычных пластиков;
• Широкий диапазон сечений (25–95 мм2) позволяет применять один тип подвески для большинства СИП-2 без необходимости менять оборудование;
• Устойчивость к экстремальным температурам - особенно актуально для Сибири, Дальнего Востока и горных районов;
• Автономная работа без обслуживания - не требует смазки, проверки или замены деталей в течение всего гарантийного периода;
• Подтвержденная долговечность - 5 лет гарантии свидетельствуют о качестве материалов и технологии производства.

Ограничения применения

• Не для крепления фазных проводов - предназначен только для нулевой несущей жилы СИП-2;
• Не допускается использование на угловых или анкерных опорах - здесь нужны специализированные анкерные зажимы;
• Не рассчитан на частые вибрации или динамические нагрузки - не подходит для участков с постоянным порывистым ветром без демпферов;
• Отсутствие защитного покрытия - хотя материал сам по себе устойчив, в агрессивных средах (промышленные зоны, побережья с солью) возможна более быстрая эрозия поверхностного слоя;
• Не совместим с проводниками меньшим сечением (<25 мм2) или большим (>95 мм2) - требуется другой комплект.

Примеры использования

• Прокладка ВЛИ в населенных пунктах - крепление нейтрали на деревянных или железобетонных столбах между домами;
• Обустройство линий на сельскохозяйственных территориях - устойчивость к перепадам температур важна при зимних минусах и летней жаре;
• Монтаж на трассах рядом с дорогами - когда необходима минимальная видимость оборудования и отказ от массивных решений;
• Реконструкция старых ЛЭП - замена устаревших зажимов на современные, менее подверженные коррозии.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в интервал 8–16 мм; слишком тонкий провод будет шататься, слишком толстый - повредит зажим;
• Затягивайте болт руками до момента плотного прилегания - используйте моментный ключ только если есть точные данные по крутящему моменту (обычно не выше 15 Нм);
• На участках с повышенной ветровой нагрузкой дополнительно закрепите лентой или используйте два зажима на одном уровне;
• Проверяйте состояние зажима ежегодно - особенно после сильных storms или гололеда - наличие микротрещин или потертостей требует замены;
• Храните комплект в сухом месте перед монтажом - хоть материал и не боится влаги, грязь внутри канала может вызвать местное давление на изоляцию.
