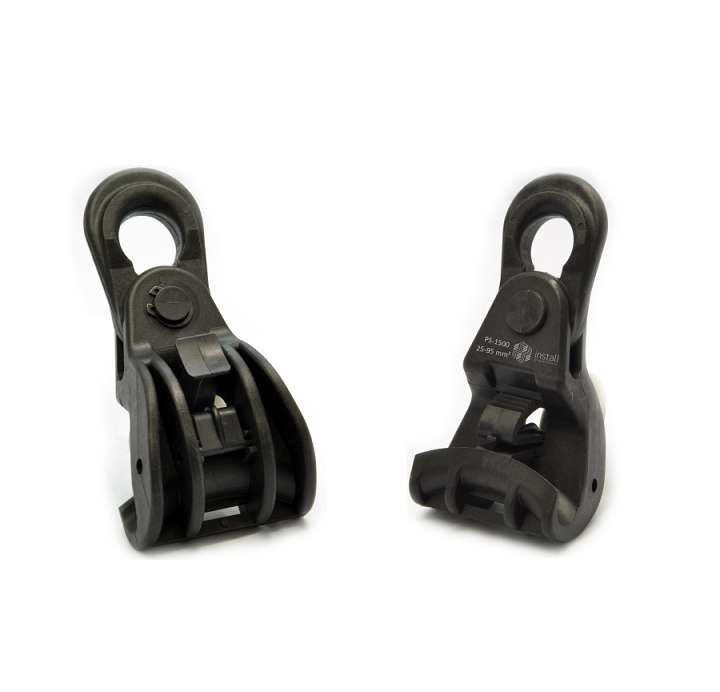

Зажим поддерживающий PS 1500 (PS 1500+LM; SO 69.95; 54; ЗПН 1500) ИНСТАЛЛ 13013

Зажим поддерживающий PS 1500 (PS 1500+LM; SO 69.95; PS 54; ЗПН 1500) от бренда ИНСТАЛЛ - это надёжный элемент крепления для изолированных проводов СИП-2, предназначенный для промежуточных опор воздушных линий электропередачи. Армированный стекловолокном пластик обеспечивает долговечность даже в условиях высокой влажности, перепадов температур и ультрафиолетового излучения.

Назначение и область применения

Зажим поддерживающий PS 1500 используется для фиксации несущей изолированной жилы провода СИП-2 на промежуточных опорах воздушных линий напряжением до 1 кВ. Применяется в сетях городской и сельской электроснабжения, где требуется прочное, быстрое и безопасное крепление без необходимости использования инструментов. Подходит для установки на кронштейнах с крюком до 16 мм.

Технические характеристики

• Тип системы: СИП-2
• Предельная нагрузка: 12 кН
• Номинальное сечение проводника: 10 кв.мм
• Максимальное сечение проводника: 95 кв.мм
• Материал корпуса: пластик, армированный стекловолокном
• Тип ушка: неразборное
• Стандарт: соответствие СТО 34.01-2.2-002 ПАО «Россети» (обозначение ЗП-12)

Совместимость и монтаж

Зажим PS 1500 совместим с кронштейнами, имеющими крюк диаметром до 16 мм. Монтаж выполняется вручную - защёлкивание происходит без гаечных ключей, отверток или других инструментов. Неразборное ушко исключает риск раскрытия при эксплуатации. Для правильной работы необходимо, чтобы диаметр крюка кронштейна не превышал указанный предел - иначе возможна потеря удерживающей способности.

Безопасность и стандарты

Зажим PS 1500 прошёл сертификацию и соответствует требованиям СТО ПАО «Россети». Произведён в соответствии с нормами безопасности для электроустановок до 1 кВ. Материал устойчив к старению, химическим воздействиям и механическим повреждениям, что снижает риск аварийных ситуаций.

Преимущества

• Высокая прочность: выдерживает нагрузку до 12 кН - достаточна для всех типов СИП-2
• Устойчивость к внешним факторам: не трескается от УФ-излучения, не теряет форму при минусовых температурах и не деформируется под нагревом
• Быстрая установка: не требует инструментов, экономит время при монтаже
• Долговечность: армированный пластик служит дольше обычного полиэтилена, особенно в агрессивных климатических зонах

Ограничения применения

Зажим PS 1500 не предназначен для крепления проводов СИП-1, СИП-3, СИП-4 - он рассчитан исключительно на СИП-2. Также запрещено использовать его на опорах с крюками более 16 мм в диаметре. Не применяется в качестве основного анкерного крепления - только как промежуточный поддерживающий элемент. Не рекомендован для установки в местах постоянного контакта с острыми металлическими поверхностями - возможен абразивный износ материала.

Примеры использования

• Крепление СИП-2 на промежуточных деревянных и железобетонных опорах в населённых пунктах
• Подвеска проводов на участках ВЛ с малыми и средними пролётами
• Реконструкция старых ЛЭП с заменой голых проводов на изолированные СИП-2
• Монтаж в регионах с суровым климатом - от -50C до +80C

Практические советы

• Перед установкой проверьте диаметр крюка кронштейна - он должен быть ≤16 мм
• Не используйте зажим с проводниками меньше 10 кв.мм - возможно проскальзывание
• При монтаже на кронштейны с ржавчиной или шероховатостями - предварительно зачистите поверхность
• При замене старых зажимов - сравнивайте обозначение по СТО «Россети»: новый должен иметь метку ЗП-12
• Артикул 13013 (ИНСТАЛЛ) - единственный номер, который гарантирует соответствие заявленным характеристикам
