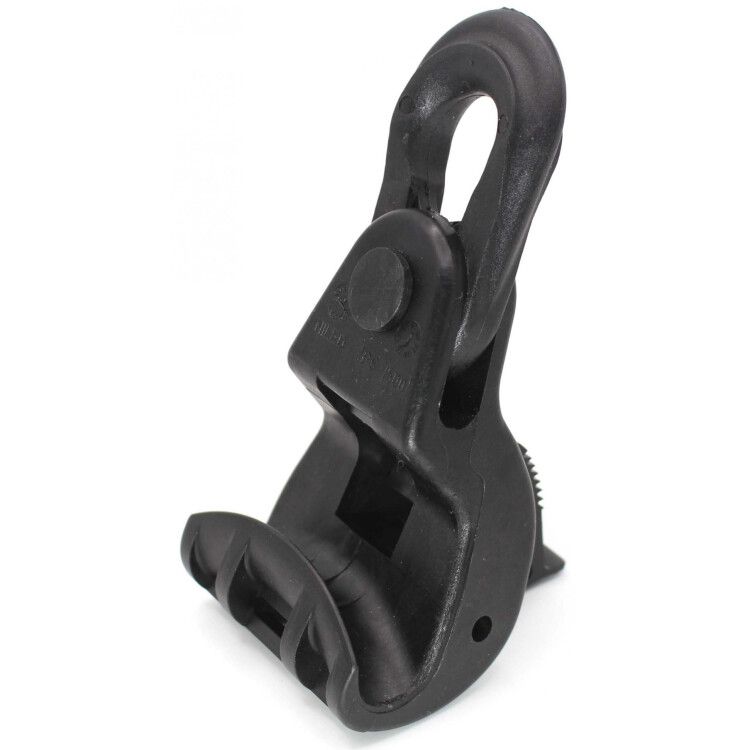

Зажим поддерживающий PS 1500 - 10200071 НИЛЕД

Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) от НИЛЕД предназначен для надёжного крепления СИП-2 на промежуточных опорах воздушных линий электропередачи. Он сочетает функции подвеса и поддержки, обеспечивая безопасную фиксацию провода с учётом термических расширений и механических нагрузок.

Назначение и область применения

Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) используется исключительно для установки самонесущего изолированного провода СИП-2 на промежуточных опорах ЛЭП. Применяется в сетях напряжением до 1 кВ, где требуется одновременная фиксация токоведущих жил и нулевой несущей жилы. Подходит для городских и сельских районов, участков с высокими ветровыми и гололёдными нагрузками.

Технические характеристики

• Сечение проводника: 16–95 мм2 - совместим с основными типами СИП-2;
• Предельная нагрузка: 12 кН - выдерживает максимальные механические усилия при обледенении и порывах ветра;
• Материал корпуса: стеклоармированный полиамид - устойчив к химическим воздействиям, не проводит ток, долговечен;
• Рабочий температурный диапазон: от –60 C до +50 C - работает в условиях суровых зим и жаркого лета;
• УФ-стойкость: да - не трескается и не выцветает под прямыми солнечными лучами;
• Количество жил: одна - рассчитан на одноцепную сборку с одной несущей нулевой жилой;
• Гарантийный срок: 60 месяцев - соответствует требованиям длительной эксплуатации в открытых условиях.

Совместимость и монтаж

Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) монтируется на кронштейнах и штыревых опорах. Крепление осуществляется болтовым соединением - требуются гайки и шайбы M12 (не входят в комплект). Особенность: при установке желоб зажима должен быть направлен **в сторону опоры**, чтобы предотвратить соскальзывание провода. Монтаж не требует специального инструмента - фиксация нулевой жилы происходит за счёт внутреннего механизма сжатия. Для правильной установки соблюдайте посадочные размеры: внешний диаметр СИП-2 должен находиться в пределах 16–95 мм2.

Безопасность и стандарты

Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) выполнен из диэлектрического материала - полностью изолирует несущую жилу от металлических элементов крепления. Это снижает риск пробоя и замыканий. Конструкция соответствует требованиям ГОСТ 31943-2012 и IEC 61284 для подвесных зажимов. Устройство не содержит токопроводящих частей вне контактной зоны.

Преимущества

• Автоматическая фиксация нулевой жилы без инструментов - экономит время при монтаже;
• Звено ограниченной прочности - при перегрузках разрушается первым, защищая всю линию от обрыва;
• Подвижное звено - снижает усталостные деформации несущей жилы при колебаниях температуры и ветре;
• Высокая устойчивость к экологическим факторам - не боится влаги, соли, ультрафиолета и перепадов температур;
• Долгий срок службы - гарантия 5 лет подтверждает надёжность материалов.

Ограничения применения

Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) нельзя использовать:

• Для других типов проводов - несовместим с СИП-1, СИП-3, СИП-4, АВК, АС;
• На анкерных опорах - не рассчитан на значительные горизонтальные тянущие усилия;
• В местах с постоянным движением или вибрацией - не является демпфером;
• При температурах ниже –60 C - материал становится хрупким;
• Для многожильных систем - предназначен только для одного СИП-2.

Примеры использования

• Крепление СИП-2 между двумя промежуточными деревянными опорами в сельской сети;
• Установка на железобетонные столбы в населённых пунктах с повышенной влажностью;
• Фиксация провода на переходах через дороги, когда нужна минимальная вертикальная свобода движения;
• Обустройство временных линий при аварийном восстановлении после обледенения.

Практические советы

• Перед монтажом проверьте соответствие сечения СИП-2 - если провод меньше 16 мм2, он будет люфтить; больше 95 мм2 - не войдёт в зажим;
• Не затягивайте крепёж слишком сильно - достаточно плотного контакта, иначе повредите изоляцию;
• При использовании на кронштейнах всегда ориентируйте желоб в сторону опоры - так провод не выпадет даже при сильном ветре;
• Проверяйте состояние зажима ежегодно - особенно после зимних осадков - наличие трещин или потёртостей требует замены;
• Зажим подвесной и поддерживающий PS 1500 (16-95 мм2, 12 кН) можно применять в паре с другими изделиями серии PS - все элементы совместимы по размерам и материалам.
