Комплект поддерживающий ES-1500 - 13029 ИНСТАЛЛ

Комплект промежуточной подвески ES 1500 (ES 1500 E, SO 260, ES 54-14, КОМ П 1500) от бренда Инсталл предназначен для фиксации проводов СИП-2 на несущих тросах в воздушных линиях электропередачи без опор. Артикул 13029 обеспечивает надежное крепление при отклонениях трассы до 45°, выдерживает напряжение до 1000 В и работает в экстремальных температурах.

Назначение и область применения

Комплект промежуточной подвески ES 1500 используется для промежуточного крепления проводов типа СИП-2 к несущим тросам в воздушных линиях электропередачи (ВЛИ) без установки опор. Применяется в системах наружного и внутреннего тросового освещения, где требуется гибкая и прочная фиксация проводов. Подходит для участков трассы с углом отклонения до 45°, включая повороты, переходы через препятствия и участки с перепадами высот.

Технические характеристики

• Номинальное напряжение: 1000 В
• Максимальная и предельная разрушающая нагрузка: 12 кН
• Максимальное сечение проводника: 95 мм2
• Диапазон рабочих температур: от -60 C до +50 C
• Материал корпуса: алюминий и пластик
• Стойкость к ультрафиолету: да - материал не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев (5 лет)
• Обозначение по СТО 34.01-2.2-002 ПАО «Россети»: КПП-12

Совместимость и монтаж

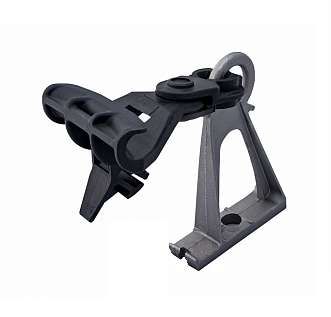

Комплект промежуточной подвески ES 1500 состоит из двух разборных элементов: поддерживающего зажима ES-1500 и поддерживающего кронштейна ES-1500. Монтаж осуществляется на несущий трос с помощью монтажной ленты и скрепы либо болта диаметром 14–16 мм. Зажим плотно фиксирует провод СИП-2 сечением до 95 мм2, кронштейн обеспечивает жесткую связь с тросом. Комплект не требует сварки или специального оборудования - сборка выполняется вручную.

Безопасность и стандарты

Продукция соответствует требованиям СТО ПАО «Россети» и имеет сертификат соответствия. Конструкция рассчитана на работу в условиях высокой влажности, перепадов температур и UV-излучения, что исключает хрупкость материала и снижает риск аварий. Напряжение 1000 В позволяет применять комплект в сетях до 1 кВ, включая бытовые и коммунальные ЛЭП.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 12 кН, что достаточно для большинства ВЛИ
• Устойчивость к внешним факторам: не деформируется при морозах, не стареет под солнцем
• Разборная конструкция - удобна для замены отдельных деталей без демонтажа всей системы
• Не требует дополнительных крепежных элементов - совместим со стандартными болтами и монтажными лентами
• Срок службы превышает гарантийный - благодаря защите от УФ и широкому температурному диапазону

Ограничения применения

• Не предназначена для крепления проводов сечением более 95 мм2 - возможен проскальзывание или повреждение зажима
• Не рекомендуется использовать в качестве основной точки крепления на прямых участках - лучше подходят анкерные подвески
• Запрещено применять в средах с агрессивными химическими веществами (например, рядом с промышленными выбросами)
• Не подходит для подземной прокладки - продукт рассчитан только на воздушные линии

Примеры использования

• Крепление СИП-2 между двумя опорами на участке с изгибом трассы
• Подвеска проводов освещения над проездами, парковками, внутри дворовых территорий
• Фиксация линий на деревянных или металлических тросах в сельской местности
• Временные линии питания на строительных площадках с ограниченным доступом к опорам

Практические советы

• Перед монтажом проверьте диаметр несущего троса - он должен позволять свободно установить кронштейн с болтом 14–16 мм
• При использовании монтажной ленты затягивайте ее равномерно, чтобы избежать перекоса зажима
• Не используйте саморезы или гвозди вместо болта - они не обеспечивают нужной прочности и герметичности
• Проверяйте состояние зажима после первых 3–6 месяцев эксплуатации - особенно в регионах с частыми перепадами температур
• Для длинных пролетов (>80 м) рекомендуется увеличивать количество комплектов ES 1500 - один комплект на каждые 30–40 метров
