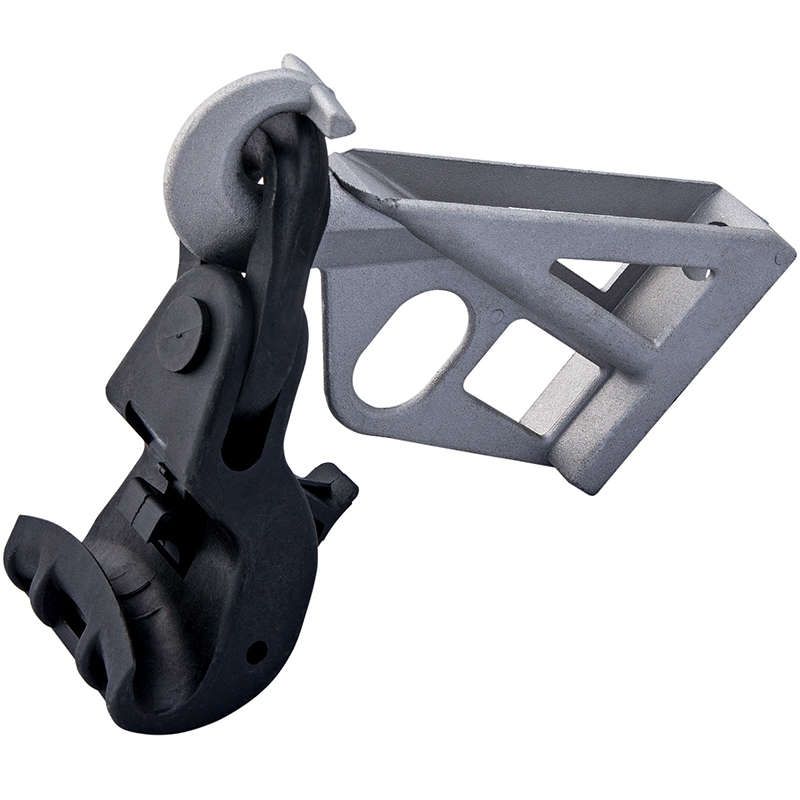

Комплект поддерживающий PS-1500 ИНСТАЛЛ 13030

Комплект поддерживающий PS-1500 от Инсталл (арт. 13030) - это надёжное решение для фиксации изолированных проводов СИП-2 на линиях электропередачи. Комплект обеспечивает удержание провода при отклонении трассы до 45° и выдерживает нагрузку до 12 кН, что делает его подходящим для стационарной установки на опорах ВЛ.

Назначение и область применения

Комплект поддерживающий PS-1500 используется для промежуточного крепления несущей изолированной жилы провода СИП-2 на воздушных линиях электропередачи. Применяется там, где требуется зафиксировать провод с возможным углом отклонения трассы до 45° - например, на поворотах ЛЭП, участках с перепадами высот или при переходах через препятствия. Подходит для городских и сельских сетей, а также для новых и реконструируемых линий.

Технические характеристики

• Напряжение: до 1000 В
• Тип провода: СИП-2
• Сечение проводника: 10–95 кв. мм
• Максимальная нагрузка: 12 кН
• Материал: алюминий и пластик (корпус и элементы крепления)
• Диапазон рабочих температур: от –60 C до +50 C
• Стойкость к УФ-излучению: да - материал не теряет прочность под прямыми солнечными лучами
• Способ монтажа: стационарный
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Комплект поддерживающий PS-1500 состоит из двух разборных элементов: поддерживающего зажима и поддерживающего кронштейна. Монтаж выполняется на опору с помощью:

• монтажной ленты и скрепы - для быстрой фиксации на деревянных или железобетонных опорах;
• болта диаметром 14–16 мм - для более жёсткого крепления на металлических конструкциях.

Зажим плотно фиксирует изолированную жилу СИП-2 без повреждения изоляции. Обязательно проверяйте соответствие сечения провода (10–95 кв. мм) перед установкой - использование вне этого диапазона недопустимо.

Безопасность и стандарты

Комплект поддерживающий PS-1500 соответствует требованиям СТО 34.01-2.2-002 ПАО «Россети» и имеет официальный сертификат соответствия. Обозначение по нормативу: КПП-12. Конструкция рассчитана на безопасную работу в условиях повышенной влажности, перепадов температур и длительного UV-воздействия.

Преимущества

• Высокая механическая прочность - выдерживает нагрузку до 12 кН, что покрывает большинство типичных нагрузок на ВЛ
• Устойчивость к экстремальным температурам - работает в суровых климатических условиях, включая Сибирь и Дальний Восток
• Защита от УФ-излучения - не хрупнеет и не выцветает под солнцем, сохраняя целостность на протяжении всего срока службы
• Разборная конструкция - позволяет заменить отдельные части без демонтажа всей системы
• Совместимость со стандартными крепёжными элементами - не требует специальных инструментов или адаптеров

Ограничения применения

• Не предназначена для крепления проводов СИП-1, СИП-3, СИП-4 - только для СИП-2
• Не применяется в качестве анкерного крепления - только для промежуточных опор
• Не допускается использование при нагрузках выше 12 кН - риск деформации зажима
• Не подходит для горизонтального крепления без угла отклонения - конструкция рассчитана именно на угловые нагрузки

Примеры использования

• Фиксация СИП-2 на промежуточных опорах в населённом пункте с частыми поворотами трассы
• Установка на деревянных столбах в сельской местности при реконструкции старой ЛЭП
• Поддержка провода на участке между двумя опорами с перепадом высоты до 45°
• Крепление в регионах с зимними температурами ниже –50 C - например, в Якутии или Чукотке

Практические советы

• Перед монтажом проверьте, чтобы изоляция провода СИП-2 была целой - повреждённая изоляция снижает надёжность фиксации
• При использовании болтового крепления затягивайте до упора, но без перегрузки - не используйте ударные инструменты
• При установке на деревянные опоры предварительно просверлите отверстие под монтажную ленту - так исключается раскалывание древесины
• Проверяйте совпадение номера артикула 13030 с документацией - аналоги других производителей могут иметь отличную геометрию
• При работе в районах с сильным ветром и гололёдом - дополнительно контролируйте состояние крепёжных элементов каждые 2 года
