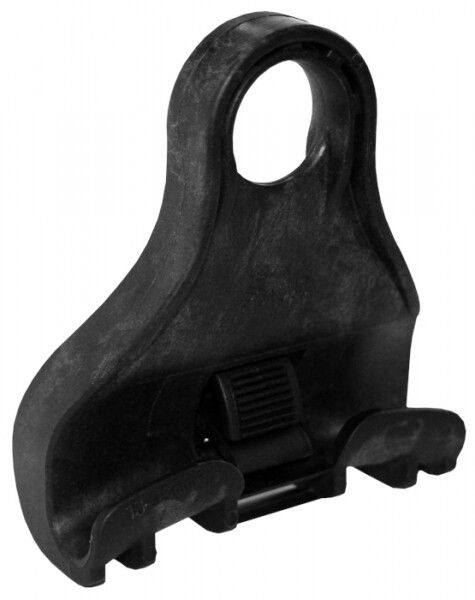

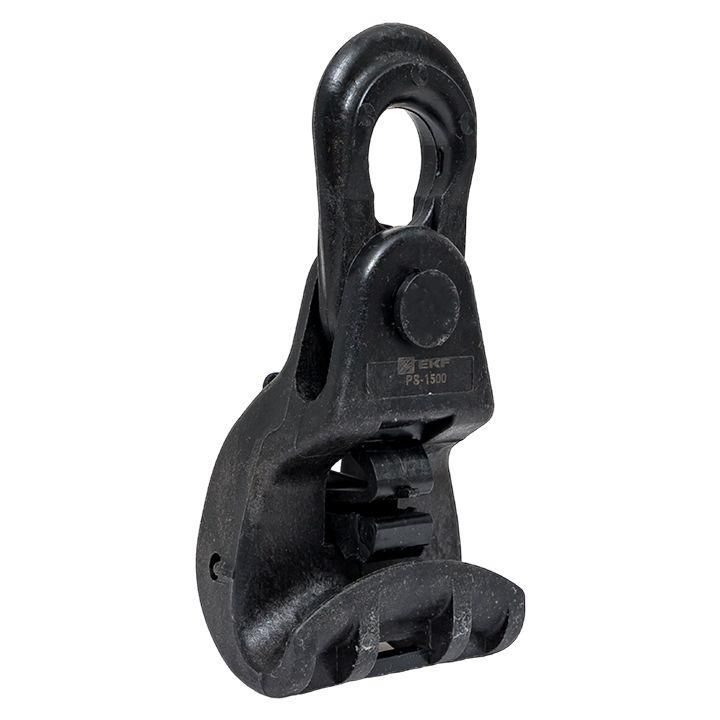

Зажим промежуточный PS1500 PROxima 1x16-95 мм2 EKF ps-1500

Зажим промежуточный PS1500 1x16-95 мм2 от EKF используется для фиксации изолированных несущих жил СИП-2 на промежуточных опорах воздушных линий электропередачи. Этот зажим обеспечивает надежную поддержку кабеля при широком диапазоне температур и агрессивных условиях эксплуатации.

Назначение и область применения

Зажим промежуточный PS1500 1x16-95 мм2 предназначен исключительно для крепления изолированной несущей жилы кабеля СИП-2 на промежуточных опорах ЛЭП. Он не подходит для других типов кабелей, таких как АВР, АВВГ или силовые провода без изоляции. Применяется в системах распределения электроэнергии напряжением до 1 кВ, где требуется механическая фиксация кабеля без перегрузки жилы.

Технические характеристики

• Сечение жилы: 16 мм2 - соответствует одножильному кабелю СИП-2 с медной или алюминиевой несущей жилой указанного сечения;
• Диаметр кабеля: 3,5–11 мм - совместим с кабелями СИП-2, имеющими внешний диаметр в этом диапазоне;
• Предельная нагрузка: 11 800 Н - выдерживает максимальное растягивающее усилие, эквивалентное весу около 1,2 тонны; позволяет использовать на участках с большими пролётами;
• Материал корпуса: термостойкий пластик с антикоррозийным покрытием - устойчив к УФ-излучению, влаге, химическим осадкам и перепадам температур;
• Диапазон рабочих температур: от –60 C до +60 C - работает в суровых климатических условиях, включая Арктику и южные регионы;
• Цвет: черный - снижает нагрев от солнца, маскирует загрязнения;
• Тип соединения: отверстие - предназначено для установки на кронштейны или крюки через болтовые соединения;
• Гарантийный срок: 84 месяца - один из самых длинных в классе аналогичных изделий.

Совместимость и монтаж

Зажим PS1500 1x16-95 мм2 совместим только с кабелями СИП-2 и крепится на предварительно установленные металлические крюки или кронштейны. Крепежное кольцо - неразборное, поэтому перед монтажом необходимо продеть кабель через него. Инструкция производителя рекомендует не применять инструменты для затяжки - достаточно равномерно зафиксировать кабель в кольце и закрепить зажим на крюке. Для правильной работы важно соблюдать посадочный диаметр кабеля: менее 3,5 мм - риск проскальзывания, более 11 мм - невозможна установка.

Безопасность и стандарты

Зажим PS1500 1x16-95 мм2 соответствует требованиям ГОСТ 31943-2012 для комплектующих СИП-систем. Отсутствие открытых металлических частей минимизирует риск короткого замыкания. Пластиковое покрытие исключает образование гальванических пар с алюминиевыми жилами, что повышает долговечность системы. Соответствует нормам безопасности для работ вблизи под напряжением при условии соблюдения минимальных расстояний.

Преимущества

• Устойчивость к УФ-излучению - не трескается и не выгорает даже после 10+ лет эксплуатации на открытом воздухе;
• Высокая прочность на разрыв - 11 800 Н обеспечивают безопасность при больших пролётах и снежных нагрузках;
• Не требует специальных инструментов - монтаж выполняется руками, экономит время и трудозатраты;
• Долгий гарантийный срок - 84 месяца свидетельствуют о качественной материаловой базе и контроле производства;
• Антикоррозийная конструкция - не нуждается в обслуживании, не ржавеет, не окисляется.

Ограничения применения

• Не для многожильных кабелей, кабелей без изоляции, бухты или временных линий;
• Не допускается использование в качестве основного анкерного элемента - только промежуточная фиксация;
• Не рассчитан на динамические нагрузки, такие как удары, вибрации или перемещение кабеля;
• Не подходит для кабелей с сечением выше 95 мм2 - возможен выход из строя при превышении нагрузки;
• Запрещена установка на деревянные опоры без металлических крепежных элементов - пластик не обеспечивает достаточной фиксации.

Примеры использования

• Подвеска СИП-2 между двумя промежуточными железобетонными опорами на сельской ЛЭП;
• Фиксация кабеля на столбе городского освещения при модернизации сети;
• Крепление ответвлений от главной линии к домам в малоэтажном секторе;
• Установка на опорах в регионах с зимними температурами ниже –40 C - например, Якутия, Чукотка.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в интервал 3,5–11 мм. Использование слишком тонкого или толстого кабеля снижает надежность;
• Не используйте этот зажим вместо анкерного - он не воспринимает горизонтальные нагрузки от угловых точек;
• При групповом монтаже нескольких зажимов PS1500 1x16-95 мм2 на одной опоре сохраняйте равномерный шаг - не реже чем через 1 метр;
• Проверяйте состояние зажима ежегодно: при появлении трещин, деформаций или потери цвета - замените его вне зависимости от срока службы;
• Храните запасные единицы в сухом месте - хотя они устойчивы к условиям эксплуатации, длительное хранение во влажности может вызвать микроскопическое набухание материала.
