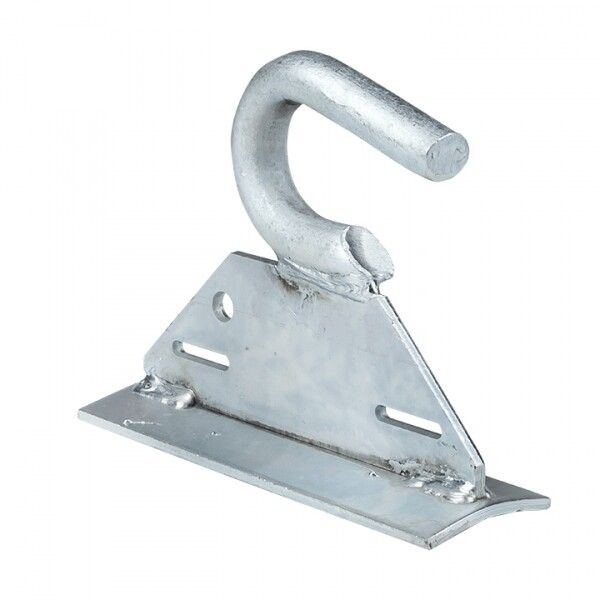

Крюк универсальный CF16 PROxima М16, 119 мм EKF cf-16

Крюк универсальный CF16 PROxima от EKF - надёжный элемент крепления для анкерных и поддерживающих зажимов, предназначенный для установки на опорах и фасадах зданий. Прочная конструкция из алюминиевого сплава и широкий температурный диапазон делают его подходящим для постоянного использования в сложных условиях.

Назначение и область применения

Крюк универсальный CF16 PROxima используется для фиксации кабельных систем, трубопроводов, проводов и других элементов через анкерные и поддерживающие зажимы. Подходит для внешней и внутренней установки на вертикальных и горизонтальных поверхностях: бетонных стенах, металлических конструкциях, опорах ЛЭП, фасадах зданий. Часто применяется в энергетике, телекоммуникациях, жилищном строительстве и промышленности.

Технические характеристики

• Предельная нагрузка: 17 600 Н (около 1,8 тонн силы)
• Размер резьбы: M16 - совместим с болтами и гайками стандарта М16
• Материал: алюминиевый сплав - лёгкий, коррозионностойкий, не требует антикоррозийной обработки
• Температура эксплуатации: от –60 C до +50 C - работает в суровых климатических условиях, включая Арктику и тропики
• Гарантийный срок: 84 месяца (7 лет) - подтверждает долговечность материала и технологии производства
• Покрытие: необработанная поверхность - отсутствие лакокрасочного слоя, что исключает риск отслаивания, но требует осторожности при контакте с агрессивными средами
• Тип крепления: пластинчатое основание - обеспечивает равномерную передачу нагрузки на поверхность
• Тип соединения: прочее - крепление выполняется через бандажную ленту, не предполагает сварку или заклёпки

Совместимость и монтаж

Крюк универсальный CF16 PROxima монтируется с использованием стальной бандажной ленты, которая обхватывает опору и фиксируется хомутом. Для этого необходимо:

• Выбрать бандажную ленту соответствующей ширины и толщины (обычно 10–15 мм)
• Убедиться, что диаметр опоры позволяет плотно обхватить её лентой без перегрузки
• Затянуть ленту так, чтобы крюк был установлен строго перпендикулярно направлению нагрузки
• Избегать перекосов - они снижают несущую способность

Резьба M16 позволяет легко подсоединить стандартные анкерные зажимы, кронштейны и другие комплектующие EKF и сторонних производителей.

Преимущества

• Высокая прочность при малом весе благодаря алюминиевому сплаву - удобен для работы на высоте
• Стойкость к УФ-излучению и атмосферным воздействиям - не теряет свойств под прямыми солнечными лучами
• Широкий температурный диапазон - сохраняет форму и прочность даже при замерзании
• Длительная гарантия - 7 лет - указывает на качество материалов и контроль производства
• Отсутствие покрытия - не откалывается, не выгорает, не требует обслуживания

Ограничения применения

• Не рекомендуется использовать в средах с постоянным контактом с кислотами, щелочами или соляными растворами - алюминиевый сплав может подвергаться химической коррозии
• Не предназначен для сварки, клепки или механической обработки после изготовления - изменение формы нарушает несущую способность
• Пластинчатое основание требует ровной поверхности для монтажа - не подходит для сильно деформированных или пористых оснований (например, старый кирпич с осыпающейся штукатуркой)
• Не следует применять вместо креплений с металлическими корпусами при наличии значительных ударных нагрузок - алюминий менее устойчив к импульсным нагрузкам, чем сталь

Примеры использования

• Крепление кабельных лотков на фасаде офисного здания
• Фиксация оптоволоконных кабелей на столбах ЛЭП
• Подвеска трубопровода холодного водоснабжения на стене цеха
• Установка антенного оборудования на крыше здания в условиях сильного ветра
• Монтаж сигнализационных кабелей на железобетонных опорах в северных регионах

Практические советы

• Перед монтажом проверьте целостность резьбы M16 - повреждённая резьба снижает безопасность крепления
• При использовании в местах с повышенной влажностью или солёным воздухом (прибрежные районы) регулярно осматривайте крюк на предмет следов окисления
• Не затягивайте бандажную ленту слишком сильно - это может вызвать деформацию алюминиевой пластины
• Для многократного демонтажа используйте ленту с быстроразъёмными застёжками - это продлит срок службы крюка
• CF16 PROxima от EKF совместим с другими изделиями серии PROxima - можно собирать единую систему крепления без адаптеров
