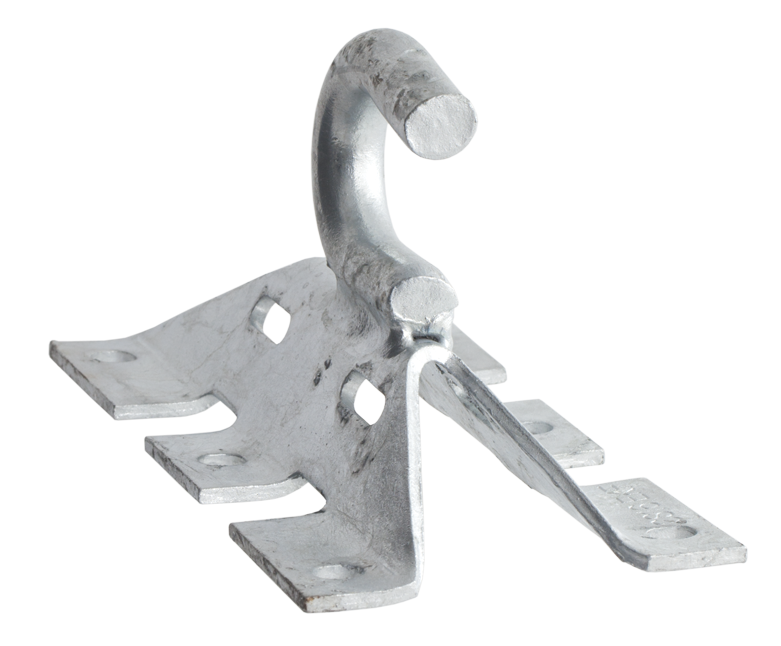

Крюк универсальный CS16 инд. упак. | cs-16-r EKF

Крюк универсальный CS16 от EKF - это надёжный элемент крепления для проводов СИП, предназначенный для установки на опоры ЛЭП и фасады зданий. Артикул cs-16-r представлен в розничной упаковке, что позволяет закупать нужное количество без излишних затрат.

Назначение и область применения

Крюк универсальный CS16 используется для крепления самонесущих изолированных проводов (СИП) к опорам, стенам зданий и другим несущим конструкциям. Применяется в сетях напряжением до 1 кВ, особенно там, где требуется быстрая и безопасная фиксация провода без повреждения изоляции. Подходит для монтажа на столбы, фасады жилых и промышленных объектов, а также для переходов через перекрытия.

Технические характеристики

• Максимальный диаметр крепимого провода СИП: до 16 мм
• Материал: оцинкованная сталь - устойчив к коррозии
• Установочное отверстие: стандартный диаметр для болта M8
• Рабочая температура: от -45 C до +40 C
• Стандарт соответствия: ГОСТ Р 59000-2020 (требования к арматуре СИП)

Совместимость и монтаж

Крюк CS16 совместим со всеми типами СИП, включая СИП-1, СИП-2, СИП-4. Для монтажа требуется болт М8 с шайбой и гайкой, которые не входят в комплект - их необходимо приобрести отдельно. Устанавливается на кронштейн, анкерную планку или прямо на бетонную/металлическую поверхность с помощью крепёжного отверстия. Не требует специальных инструментов - достаточно гаечного ключа.

Безопасность и стандарты

Крюк CS16 соответствует требованиям ГОСТ Р 59000-2020, регламентирующим применение арматуры для воздушных линий электропередачи с изолированными проводами. Оцинкованное покрытие защищает от электрохимической коррозии, снижает риск возникновения точечных дефектов при длительном воздействии влаги и агрессивной среды.

Преимущества

• Универсальная форма - подходит для горизонтального и вертикального крепления
• Высокая механическая прочность - выдерживает нагрузку от веса провода и ветровых усилий
• Индивидуальная розничная упаковка - исключает повреждения при транспортировке и хранении
• Не требует дополнительной защиты - оцинкование обеспечивает долговечность без покраски

Ограничения применения

• Не предназначен для крепления проводов с диаметром более 16 мм - возможна проскальзывание и повреждение изоляции
• Не рекомендован для использования в условиях постоянного контакта с морской водой или агрессивными химическими веществами
• Не заменяет анкерные крепления при значительных натяжениях - применяется только для поддерживающих участков

Примеры использования

• Крепление СИП к стене дома при вводе электроснабжения
• Фиксация провода на деревянной опоре в сельской местности
• Переход с воздушной линии на фасад многоэтажного здания
• Подвеска провода между двумя соседними столбами на пролёте менее 50 метров

Практические советы

• При монтаже проверьте, чтобы провод СИП плотно лег в канавку крюка - это предотвращает трение и износ изоляции
• Используйте пластиковую или резиновую прокладку между крюком и проводом, если есть риск механического давления
• Учитывайте посадочный диаметр отверстия - он рассчитан под болт М8; другие размеры не подходят
• При групповой установке нескольких крюков CS16 соблюдайте равномерный шаг - не более 1,5–2 метра на прямом участке
• Запасайтесь запасными крюками - они легко выходят из строя при неправильной затяжке или ударных нагрузках
