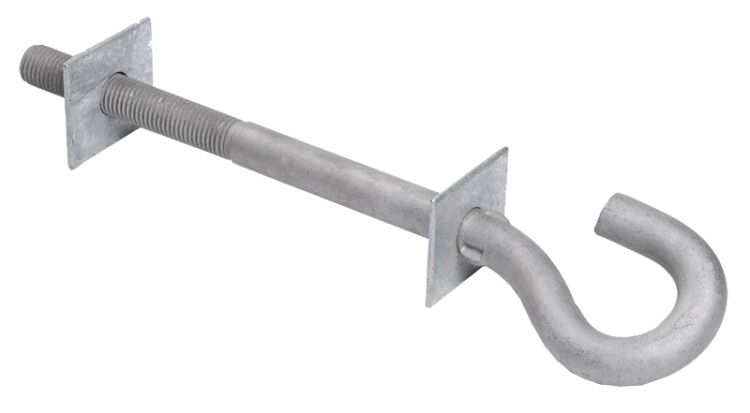

Крюк КМ16-240/119/24 (SOT21.116) | UKK-12-16-240-119-24 IEK

Крюк КМ16-240/119/24 (SOT21.116) от IEK предназначен для промежуточного и анкерного крепления кабельных линий на опорах, стенах и фасадах зданий. Благодаря горячему цинкованию и прочной стальной конструкции, этот крюк обеспечивает долговечную эксплуатацию даже в суровых условиях.

Назначение и область применения

Крюк КМ16-240/119/24 (SOT21.116) используется для фиксации абонентских ответвлений силовых и слаботочных сетей. Подходит для установки на бетонные, кирпичные и металлические поверхности. Применяется в линиях электропередачи, телефонных и телекоммуникационных сетях, а также при монтаже кабелей на столбах и фасадах зданий.

Технические характеристики

• Диаметр стержня: 16 мм
• Резьба: M16 — совместима с гайками и крепежными элементами стандарта М16
• Длина прямой части: 240 мм — обеспечивает достаточный вылет для надежного удержания кабеля
• Длина резьбы: 120 мм — позволяет закрепить крюк через стену или опору с помощью гайки
• Внутренний диаметр кольца и проушины: 38 мм — подходит для кабелей с внешним диаметром до 35 мм
• Общая длина: 355 мм
• Материал: сталь — высокая механическая прочность
• Защитное покрытие: горячее цинкование — защищает от коррозии, срок службы до 40 лет
• Диапазон рабочих температур: от -60 °C до +80 °C — работает в холодном климате и жарких условиях

Совместимость и монтаж

Крюк КМ16-240/119/24 (SOT21.116) монтируется с использованием гайки M16 и шайбы. Для сквозного крепления просверливается отверстие в опоре или стене, после чего крюк продевается и фиксируется гайкой. Учитывайте посадочный диаметр 16 мм — он соответствует стандартным метизам. Гарантирована совместимость с крепежом IEK и другими производителями, соответствующими ГОСТ 1759-70.

Безопасность и стандарты

Крюк изготовлен из стали, соответствующей требованиям к материалам для электроустановок. Горячее цинкование обеспечивает защиту согласно ГОСТ 9.306. Нагрузочные возможности рассчитаны на длительную эксплуатацию в соответствии с нормами для крепежных элементов ЛЭП. Сертификация соответствует требованиям к изделиям для наружных электросетей.

Преимущества

• Высокая прочность стального корпуса — выдерживает значительные нагрузки от веса кабелей и воздействия ветра
• Горячее цинкование — более устойчиво к повреждениям при монтаже, чем гальванизация
• Увеличенная длина резьбы — удобна для монтажа на толстых конструкциях
• Долгий срок службы — до 40 лет без замены, снижает затраты на обслуживание
• Широкий температурный диапазон — подходит для регионов с экстремальным климатом

Ограничения применения

• Не предназначен для крепления тяжелых оборудования или механизмов — только для кабельных линий
• Не рекомендован для использования в агрессивных химических средах (например, поблизости от заводов с кислотными выбросами)
• Запрещено использовать при температурах ниже -60 °C или выше +80 °C — возможна потеря прочностных характеристик
• Не следует применять вместо специализированных анкерных креплений для высоковольтных линий

Примеры использования

• Фиксация кабеля АСУ на деревянной опоре ЛЭП 0,4 кВ
• Крепление волоконно-оптического кабеля на фасаде многоэтажного дома
• Промежуточная точка крепления между двумя столбами в городской сети связи
• Установка на железобетонной опоре для распределительного щита

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему диаметру кольца (38 мм) — кабель не должен быть слишком толстым
• При сверлении отверстия используйте перфоратор с победитовым сверлом — сталь крюка требует усилия для фиксации
• После монтажа затяните гайку с моментом, соответствующим M16 — избегайте перегрузки резьбы
• Проверяйте целостность цинкового покрытия перед установкой — при наличии сколов рекомендуется обработать антикоррозийным составом
• Для многожильных кабелей используйте дополнительные пластиковые вставки внутри кольца — предотвращают перетирание изоляции
