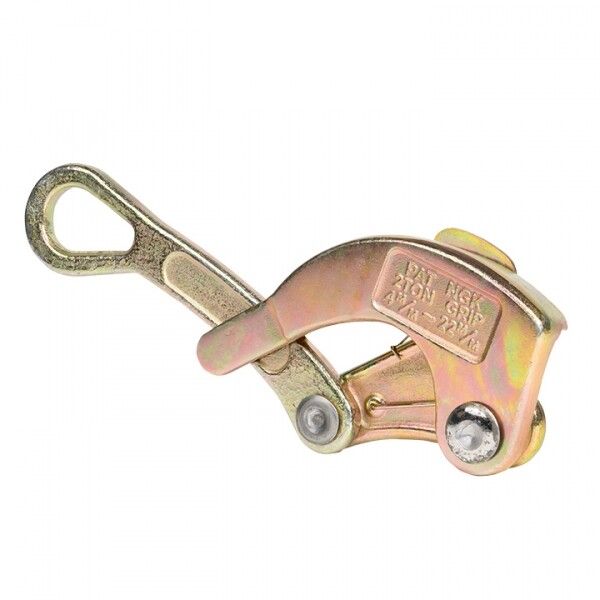

Зажим монтажный (лягушка) CT105.20 (3-22мм) EKF PROxima | ct-105.20

Зажим монтажный (лягушка) CT105.20 от EKF - надёжный инструмент для фиксации и регулировки проводов СИП в процессе монтажа. Он обеспечивает безопасный захват сечений от 3 до 22 мм2 без повреждения изоляции, подходит как для силовых линий, так и для оптоволоконных кабелей.

Назначение и область применения

Зажим монтажный (лягушка) CT105.20 используется для временного удерживания и точной регулировки стрелы провеса при установке самонесущих изолированных проводов (СИП). Применяется при монтаже воздушных линий электропередачи, особенно там, где важна сохранность изоляции. Также совместим с оптоволоконными кабелями, что расширяет сферу использования.

Технические характеристики

• Диапазон сечений: 3–22 мм2 - подходит для большинства распространённых проводов СИП
• Максимальный внутренний диаметр: 3 мм - позволяет захватывать тонкие жилы
• Максимальный наружный диаметр: 22 мм - рассчитан на крупногабаритные кабели
• Грузоподъёмность: 2000 кг - выдерживает значительные механические нагрузки
• Тип изделия: зажим рычажного типа - преобразует усилие тяги в равномерное давление на поверхность кабеля

Совместимость и монтаж

CT105.20 совместим со всеми типами СИП, имеющими сечение в пределах 3–22 мм2. Для правильного монтажа необходимо:

• Убедиться, что внешний диаметр кабеля не превышает 22 мм
• Равномерно расположить кабель между губками зажима перед затяжкой
• Не перегружать механизм - максимальная нагрузка составляет 2 тонны

Рычажный механизм требует минимального усилия оператора, что снижает утомляемость при длительной работе.

Безопасность и стандарты

Зажим CT105.20 не содержит острых кромок и не повреждает изоляционный слой при правильном применении. Соответствует требованиям безопасности при работах на высоте. Произведён в рамках серийной линейки PROxima от EKF, соответствующей промышленным стандартам качества.

Преимущества

• Защита изоляции - специальная форма губок исключает порезы и деформацию покрытия
• Высокая грузоподъёмность - 2 тонны позволяют работать даже с тяжёлыми многожильными кабелями
• Эргономичный рычаг - удобное управление одним человеком, минимум усилий
• Универсальность - один зажим заменяет несколько моделей для разных сечений

Ограничения применения

• Не предназначена для постоянной фиксации - только для временных операций при монтаже
• Не использовать при температуре ниже -40C - материал может стать хрупким
• Не допускается использование с кабелями, имеющими металлический сердечник вне диапазона 3–22 мм2
• Не рекомендуется применять на сильно изношенных или повреждённых участках кабеля

Примеры использования

• Регулировка провеса СИП-4 16 мм2 при установке ЛЭП в городской черте
• Фиксация оптоволоконного кабеля при прокладке по опорам
• Подтягивание провода во время натяжения на анкерной опоре
• Временная фиксация при замене старых проводов на новые в условиях ограниченного доступа

Практические советы

• Перед каждым использованием проверяйте состояние губок - наличие трещин или износа требует замены
• Не используйте инструмент как рычаг для демонтажа - это может вызвать деформацию механизма
• При работе с несколькими кабелями одновременно - убедитесь, что суммарный диаметр не превышает 22 мм
• Храните зажим CT105.20 в сухом месте - влага способствует коррозии деталей
• Для частого использования рекомендуется периодически смазывать ось рычага универсальной смазкой
