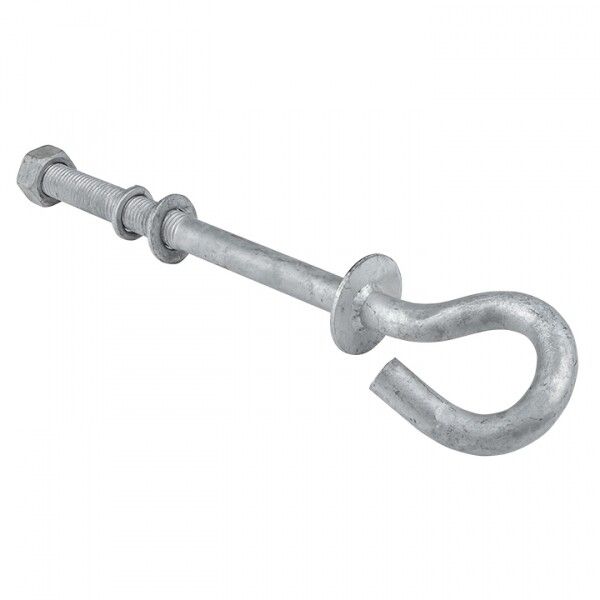

Крюк монтажный B20 PROxima 2000 кН, 360 мм EKF b-20

Крюк монтажный B20 от EKF - надёжный элемент крепления для проводов СИП на опорах и фасадах, рассчитанный на нагрузку до 2000 Н. Благодаря оцинкованной стали и широкому температурному диапазону, крюк B20 подходит для эксплуатации в суровых климатических условиях, особенно в составе систем распределения электроэнергии до 1 кВ.

Назначение и область применения

Крюк монтажный B20 используется для крепления самонесущего изолированного провода (СИП) к опорам ЛЭП, стенам зданий, консолям и другим несущим конструкциям. Применяется при монтаже воздушных линий напряжением до 1 кВ - при вводе в дома, подключении абонентов, переходе с ВЛ на СИП и в трансформаторных подстанциях. Подходит как для новых сетей, так и для реконструкции существующих.

Технические характеристики

• Диаметр стержня: 20 мм
• Общая длина: 360 мм
• Длина стержня (прямая часть): 240 мм
• Длина резьбы: 120 мм
• Внутренний диаметр проушины: 40 мм
• Внутренний диаметр кольца: 40 мм
• Предельная нагрузка: 2000 Н (≈200 кг)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование
• Цвет: серый
• Рабочий температурный диапазон: от –60 C до +60 C
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Крюк B20 совместим с проводами СИП всех типов (СИП-1, СИП-2, СИП-4) и крепится через резьбовое соединение к анкерным болтам, штырям или кронштейнам с внутренней резьбой М20. Проушина диаметром 40 мм позволяет использовать стандартные захваты, хомуты и крепёжные элементы для СИП. Для установки требуется гаечный ключ на 30 мм. Рекомендуется предварительно проверить глубину резьбового отверстия в крепёжном узле - длина резьбы крюка составляет 120 мм, что требует достаточного запаса для полного завинчивания.

Безопасность и стандарты

Крюк монтажный B20 произведен в соответствии с европейскими нормами и соответствует требованиям ГОСТ 31946-2012 (класс защиты ОМ) и категории размещения УХЛ-1. Это гарантирует долговременную работу в условиях повышенной влажности, перепадов температур и агрессивной среды. Горячее цинкование обеспечивает антикоррозийную защиту даже при механическом повреждении поверхности.

Преимущества

• Высокая прочность: выдерживает нагрузку до 2000 Н - достаточно для большинства бытовых и коммунальных ЛЭП.
• Устойчивость к коррозии: горячее цинкование защищает металл на протяжении всего срока службы, включая условия солевых брызг и осадков.
• Широкий температурный диапазон: работает в Arctic-условиях и жарком климате без потери свойств.
• Стандартные размеры: совместим с распространёнными комплектующими для СИП - снижает сложность замены и сборки.

Ограничения применения

• Не предназначен для крепления голых проводов выше 1 кВ - применяется исключительно в сетях до 1 кВ.
• Не следует использовать в качестве основного крепления для тяжёлых оборудования (например, трансформаторов) - максимальная нагрузка ограничена 2000 Н.
• Запрещено применять при температурах ниже –60 C или выше +60 C - возможна потеря пластичности материала.
• Не рекомендуется для многократного демонтажа - после нескольких разборок резьба может износиться.

Примеры использования

• Крепление СИП к столбу ЛЭП через анкерный кронштейн.
• Фиксация входа СИП в дом через фасадную планку.
• Подвеска провода между двумя опорами с использованием поддерживающего зажима в проушине.
• Переход с ВЛ на СИП в районе ввода в трансформаторную будку.

Практические советы

• При монтаже используйте шайбы и гайки, соответствующие классу прочности 8.8 - они обеспечивают равномерное распределение нагрузки.
• Проверьте посадочный диаметр проушины перед выбором крепёжных элементов - 40 мм требуют специализированных зажимов, а не универсальных хомутов.
• При установке на деревянные опоры - просверливайте отверстие с учётом диаметра стержня (20 мм) и допуска на тепловое расширение.
• При длительной эксплуатации в соляной среде (прибрежные районы) периодически осматривайте покрытие - при появлении белого налёта (цвета оксида цинка) замена не требуется, это естественный процесс пассивации.
• Крюк B20 от EKF PROxima - одинаково эффективен как в городских, так и в сельских сетях; выбирайте его как базовый вариант для массовой закладки.
