Гайка крюкообразная PD 20 (20кН) (PD 2.2) ВК 20801341

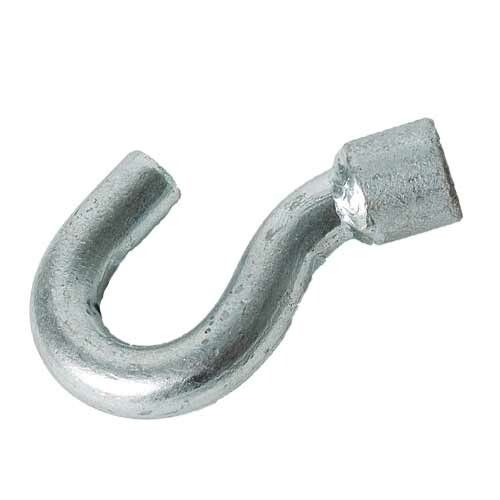

Гайка крюкообразная PD 20 (20кН) (PD 2.2) ВК - это прочное соединительное устройство из оцинкованной стали, предназначенное для фиксации гирлянд изоляторов на линиях электропередачи. Благодаря высокой надёжности и устойчивости к внешним воздействиям, этот элемент используется там, где важна долговечность и безопасность при экстремальных условиях.

Назначение и область применения

Гайка крюкообразная PD 20 (20кН) (PD 2.2) ВК применяется исключительно в энергетической сфере - для сборки и крепления гирлянд изоляторов на многоцепных ЛЭП. Она работает совместно с проходными болтами или сквозными крюками, обеспечивая механическую связь между опорой и проводами. Подходит для установки на воздушных линиях напряжением до 110 кВ и выше, особенно в регионах с суровым климатом.

Технические характеристики

• Предельная нагрузка: 20 кН - максимальная рабочая нагрузка, которую можно безопасно применять в эксплуатации;
• Максимальная разрушающая нагрузка: 40 кН - предел прочности материала перед разрушением; запас прочности составляет 100%
• Материал: сталь оцинкованная - защищает от коррозии, увеличивает срок службы;
• Марка стали: ВК - специальная конструкционная сталь с повышенной ударной вязкостью;
• Диапазон рабочих температур: от -60 до +50 C - позволяет использовать изделие в Арктике и жарком климате;
• Стойкость к УФ-излучению: да - поверхность не выгорает и не теряет прочность под прямыми солнечными лучами;
• Гарантийный срок: 60 месяцев - официально подтверждённый срок службы при соблюдении условий эксплуатации.

Совместимость и монтаж

Гайка крюкообразная PD 20 (20кН) (PD 2.2) ВК предназначена для работы с проходными болтами стандарта ГОСТ 2932 и аналогичными сквозными крюками. Для правильного монтажа необходимо:

• Подбирать болты с соответствующим диаметром резьбы - совпадение должно быть точным;
• Не допускать перекосов при затяжке - равномерное распределение нагрузки снижает риск деформации;
• Использовать шайбу под головку болта для защиты поверхности изолятора;
• Закручивать гайку моментом, соответствующим рекомендациям производителя ЛЭП - переусиливать нельзя.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к электрооборудованию для ЛЭП и соответствует нормам безопасности, регламентирующим механическую прочность крепёжных элементов. Материал ВК и цинковое покрытие обеспечивают соответствие требованиям ГОСТ 1759 и ГОСТ 24379.1. Применение в сетях высокого напряжения требует сертифицированных комплектующих - эта гайка им соответствует.

Преимущества

• Высокий коэффициент запаса прочности - разрушающая нагрузка вдвое превышает рабочую;
• Устойчивость к коррозии благодаря двухслойному цинковому покрытию;
• Работоспособность при экстремально низких температурах - не становится хрупкой при -60 C;
• Долгий гарантийный срок - 5 лет без потери характеристик;
• Не требует обслуживания после установки - полностью автономна в работе.

Ограничения применения

• Не предназначена для использования в качестве самостоятельного крепёжного элемента - обязательно требуется парный болт или крюк;
• Не подходит для динамических нагрузок с частыми колебаниями - например, на вибрирующих участках без демпферов;
• Не следует применять в средах с высокой концентрацией кислот или щелочей - цинк будет разъедаться;
• Не заменяет специализированные анкерные зажимы для тросов - только для гирлянд изоляторов.

Примеры использования

• Крепление двойных и тройных гирлянд изоляторов на железобетонных опорах ЛЭП 110–500 кВ;
• Сборка переходных участков между воздушными и кабельными линиями;
• Фиксация ответвлений на трансформаторных подстанциях;
• Установка на опорах в районах Крайнего Севера и Дальнего Востока, где зимние температуры достигают -55…-60 C.

Практические советы

• Перед монтажом проверьте наличие повреждений на резьбе - даже маленькая забоина может стать причиной отказа;
• При использовании в солёном воздухе (прибрежные районы) дополнительно смазывайте резьбу антикоррозийной paste;
• Не используйте гайку PD 20 (20кН) (PD 2.2) ВK вместо более мощных моделей - её предельная нагрузка не должна превышаться ни при каких обстоятельствах;
• Артикул 20801341 - единственный номер для заказа этой модели; другие гайки схожей формы, но другого артикула, не являются взаимозаменяемыми.
