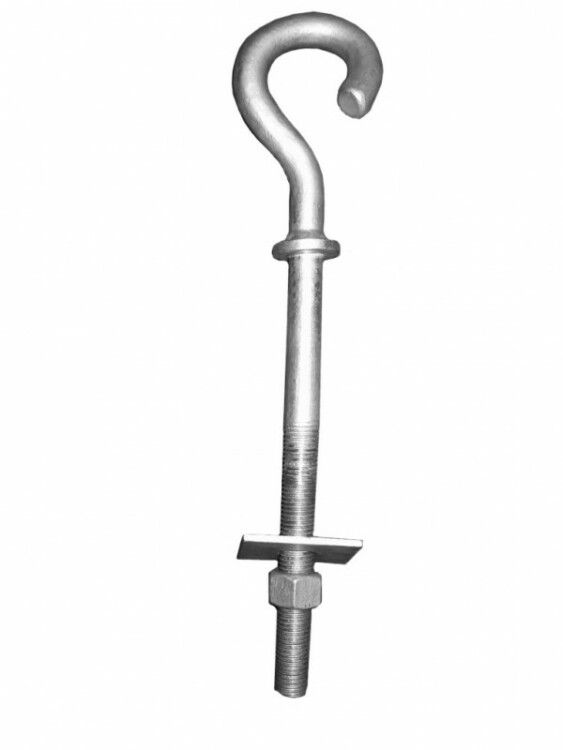

Крюк сквозной В 20/240 (17кН) (SOT 21.1; GHW 20\200) ВК 20801301

Крюк сквозной B 20/240 (17кН) (SOT 21.1; GHW 20/200) ВК - это надёжный элемент крепления для анкерных зажимов и оттяжек на опорах ЛЭП, выполненный из оцинкованной стали с высокой устойчивостью к коррозии. Артикул 20801301, бренд ВК.

Назначение и область применения

Крюк сквозной B 20/240 (17кН) (SOT 21.1; GHW 20/200) ВК предназначен для установки на концевые и угловые опоры воздушных линий электропередачи с монтажными отверстиями. Он используется для крепления анкерных зажимов, поддерживающих устройств и оттяжек, обеспечивая механическую связь между проводниками и конструкцией опоры. Применяется в условиях сурового климата - от Arctic до жарких регионов.

Технические характеристики

• Предельная рабочая нагрузка: 17 кН
• Максимальная разрушающая нагрузка: 24 кН
• Марка изделия: B 20/240
• Материал: сталь с оцинкованным покрытием толщиной более 60 мкм
• Рабочий температурный диапазон: от -60 C до +50 C
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Крюк сквозной B 20/240 (17кН) (SOT 21.1; GHW 20/200) ВК совместим со стандартными монтажными отверстиями на железобетонных и металлических опорах ЛЭП, соответствующими требованиям SOT 21.1 и GHW 20/200. Для установки требуется болт М20 или аналогичный крепёж, проходящий через сквозное отверстие крюка. Убедитесь, что диаметр отверстия в опоре позволяет свободную установку крюка без перекосов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52900-2008 для крепёжных элементов ЛЭП. Предельная нагрузка 17 кН обеспечивает запас прочности 1,4x перед разрушением (24 кН). Сертифицирован для работы в электроустановках напряжением до 110 кВ.

Преимущества

• Высокая коррозионная стойкость благодаря толстому слою цинка (>60 мкм) - продлевает срок службы в агрессивных средах (промышленные зоны, побережья, северные районы).
• Увеличенный коэффициент безопасности: разрушающая нагрузка на 41% выше рабочей, снижает риск аварий.
• Широкий температурный диапазон позволяет использовать крюк в любых климатических зонах России и стран СНГ.
• Простая установка за счёт стандартизированного сквозного исполнения - не требует специальных инструментов.

Ограничения применения

• Не предназначен для использования в качестве основного несущего элемента в динамически нагруженных системах (например, вибрационные участки, частые перегрузки).
• Запрещено применять при температурах ниже -60 C или выше +50 C - возможна хрупкость материала или потеря прочности цинкового покрытия.
• Не рекомендуется для монтажа на деревянных или композитных опорах - отсутствие жесткости основания может вызвать деформацию крепления.

Примеры использования

• Крепление анкерных зажимов на конце ВЛ-35 кВ на угловой опоре в Якутии.
• Фиксация оттяжки на металлической опоре ЛЭП-110 кВ в районе Новороссийска с высокой влажностью воздуха.
• Установка поддерживающего устройства на ЖБ-опоре в зоне зимних морозов в Чукотском АО.

Практические советы

• Перед монтажом проверьте целостность цинкового покрытия - повреждённые участки можно обработать антикоррозийным составом на основе цинка.
• При затяжке болта используйте момент, указанный в документации к зажиму - переусилие может деформировать резьбу крюка.
• Для длительной эксплуатации в соляном климате рекомендуется ежегодный осмотр на предмет высыпания цинка и образования белого налёта - при необходимости замените крюк.
• Артикул 20801301 - единственный номер для заказа оригинала от бренда ВК. Аналоги могут иметь отличную геометрию и не подходить по посадке.
