Кронштейн универсальный CF-16.1 - 13090 ИНСТАЛЛ

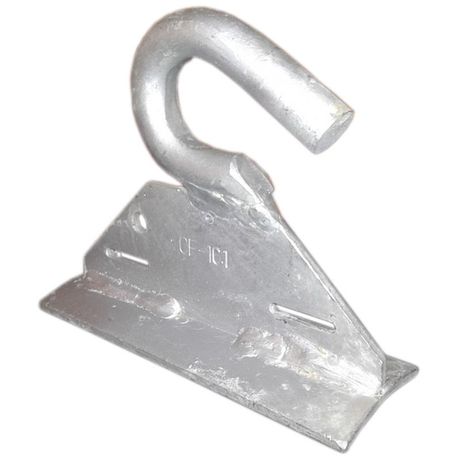

Крюк бандажный CF-16.1 гальваника - это надёжный элемент крепления для анкерных и поддерживающих зажимов на опорах воздушных линий электропередачи напряжением до 1000 В. Произведённый компанией Инсталл, артикул 13090, рассчитан на длительную эксплуатацию в суровых климатических условиях благодаря оцинкованной стали и повышенной стойкости к УФ-излучению.

Назначение и область применения

Крюк бандажный CF-16.1 гальваника используется для фиксации зажимов на опорах воздушных линий электропередачи (ВЛ) типа СИП-2 и СИП-4. Применяется в сетях напряжением до 1000 В, включая городские и сельские ЛЭП. Подходит для установки на деревянные, железобетонные и металлические опоры. Также обеспечивает точечное крепление провода заземления через дополнительное отверстие.

Технические характеристики

• Тип системы: СИП-2 / СИП-4
• Максимальная нагрузка: 18 кН
• Напряжение: до 1000 В
• Материал: сталь с гальваническим цинковым покрытием
• Диапазон рабочих температур: от -60 C до +50 C
• Стойкость к ультрафиолету: да
• Гарантийный срок: 60 месяцев
• Обозначение по СТО 34.01-2.2-003 ПАО «Россети»: УК-18

Совместимость и монтаж

Крюк бандажный CF-16.1 гальваника монтируется стационарно с использованием монтажной ленты и скрепы. Крепление осуществляется к опоре без необходимости сверления или штатного крепёжа. Для заземления предусмотрено отдельное отверстие - совместимо с зажимами ЗП-1М и ЗП-2М. Монтаж выполняется при температуре выше -40 C; при более низких значениях рекомендуется предварительный прогрев комплектующих.

Безопасность и стандарты

• Соответствует требованиям СТО ПАО «Россети»
• Имеет сертификат соответствия
• Цинковое покрытие защищает от коррозии в агрессивной среде

Преимущества

• Высокая прочность - выдерживает нагрузку до 18 кН, что достаточно для большинства типов СИП
• Защита от коррозии - оцинкованная сталь сохраняет целостность даже в высокой влажности и при перепадах температур
• Устойчивость к UV-излучению - не теряет механические свойства под воздействием солнца
• Универсальное крепление - совместим с основными типами опор и зажимами
• Встроенное отверстие для заземления - исключает необходимость дополнительных деталей

Ограничения применения

• Не предназначена для использования на ВЛ выше 1000 В
• Не подходит для временного или мобильного крепления - только стационарная установка
• Запрещается применять при температурах ниже -60 C - возможна хрупкость материала
• Не заменяет анкерные зажимы - служит лишь крепёжным элементом для них

Примеры использования

• Крепление анкерного зажима на угловой опоре ВЛ СИП-4 в северных регионах России
• Фиксация поддерживающего зажима на промежуточной опоре в прибрежной зоне с высокой влажностью
• Подключение провода заземления ЗП-2М к опоре в населённом пункте с частыми грозами
• Монтаж на деревянной опоре в лесной местности с высоким уровнем УФ-излучения

Практические советы

• Перед монтажом проверьте соответствие диаметра монтажной ленты и скрепы - они должны плотно фиксировать крюк без люфта
• При работе в холодную погоду (ниже -30 C) избегайте ударных нагрузок на изделие - оцинкованная сталь становится менее пластичной
• Используйте крюк CF-16.1 гальваника только с зажимами, одобренными ПАО «Россети» - несовместимые модели снижают безопасность
• Проверяйте наличие отверстия для заземления перед установкой - оно должно быть свободным и без деформаций
• Артикул 13090 от Инсталл - единственный вариант с этим обозначением по СТО УК-18; другие аналоги не гарантируют соответствие нормам
