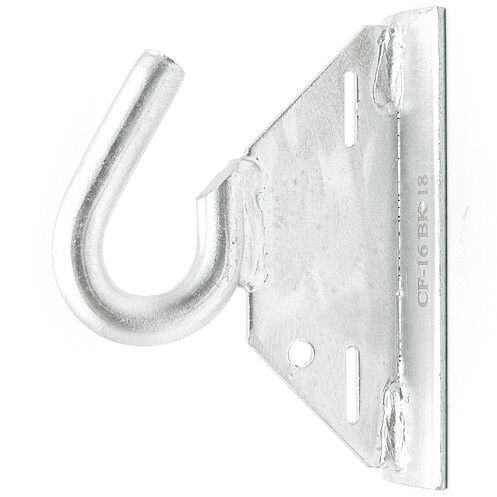

Крюк монтажный CF 16 (18кН) (CF16; SOT 29.10; HEL-5661) ВК 20801271

Крюк монтажный CF 16 (18 кН) (CF16; SOT 29.10; HEL-5661) ВК - надёжный элемент для крепления проводов и тросов на воздушных линиях электропередачи. Изготовлен из оцинкованной стали, выдерживает максимальную нагрузку 18 кН, рассчитан на длительную эксплуатацию в суровых условиях.

Назначение и область применения

Крюк монтажный CF 16 (18 кН) (CF16; SOT 29.10; HEL-5661) ВК предназначен для фиксации грузонесущих элементов на воздушных линиях электропередачи. Применяется при монтаже на стены зданий, деревянные, металлические и железобетонные опоры. Подходит для установки на участках с высокой влажностью, перепадами температур и повышенным уровнем УФ-излучения.

Технические характеристики

• Тип изделия: Крюк монтажный
• Максимальная разрушающая нагрузка: 18 кН
• Предельная рабочая нагрузка: 18 кН
• Материал: Сталь с горячим цинкованием
• Рабочий температурный диапазон: от -60 C до +50 C
• Устойчивость к УФ-излучению: Да
• Гарантийный срок: 60 месяцев
• Обозначения: CF 16, SOT 29.10, HEL-5661

Совместимость и монтаж

Крюк монтажный CF 16 (18 кН) (CF16; SOT 29.10; HEL-5661) ВК совместим со стандартными крепёжными элементами ЛЭП: штырями, болтовыми соединениями, траверсами и анкерными устройствами. Для монтажа требуется предварительно просверлить отверстие соответствующего диаметра в опоре. Рекомендуется использовать гайки и шайбы, соответствующие классу прочности материала крюка. Не допускается использование с повреждённым покрытием - даже небольшие царапины снижают коррозионную стойкость.

Безопасность и стандарты

Крюк монтажный CF 16 (18 кН) (CF16; SOT 29.10; HEL-5661) ВК изготовлен в соответствии с требованиями к механической прочности и долговечности для электроустановок. Горячее цинкование обеспечивает соответствие ГОСТ 1479–2015. Нагрузочные испытания проведены в соответствии с нормами для оборудования ЛЭП напряжением до 110 кВ.

Преимущества

• Высокая прочность: способен выдерживать нагрузку до 18 кН без деформаций
• Защита от коррозии: горячее цинкование увеличивает срок службы в агрессивной среде
• Устойчивость к УФ-излучению: не теряет прочность под прямыми солнечными лучами
• Широкий температурный диапазон: работает в условиях Арктики и жаркого юга
• Долгий гарантийный срок: 5 лет - свидетельство качества производства

Ограничения применения

• Не предназначен для динамических ударных нагрузок - не используется в качестве элемента амортизации
• Запрещено применять при наличии трещин, вмятин или повреждений цинкового слоя
• Не рекомендован для постоянного погружения в воду - хотя защищён от брызг и влаги, не является герметичным
• Не следует использовать в контакте с хлорированными или кислотными средами - цинк может подвергнуться активной коррозии

Примеры использования

• Крепление несущих тросов к стене здания при прокладке ВЛ через дворовые территории
• Фиксация провода на железобетонной опоре в условиях сильного ветра
• Установка на деревянных столбах в лесных районах с высокой влажностью
• Монтаж на промышленных объектах с экстремальными зимними температурами

Практические советы

• Перед установкой проверьте целостность цинкового покрытия - при повреждении используйте антикоррозийный состав на основе цинка
• При монтаже на бетон применяйте анкерные болты M16-M20, соответствующие нагрузке крюка
• Не затягивайте крепёж слишком сильно - это может вызвать пластическую деформацию резьбы
• Проверяйте состояние крюка ежегодно - особенно после снегопадов, гололёда или штормов
• Артикул 20801271 - единственный идентификатор для заказа запасных частей. Сохраняйте его при замене
