Промежуточный зажим ЗПС 2х25-4х120/1800/30 (SO130.02) | UZA-15-D25-D120-30-60-18 IEK

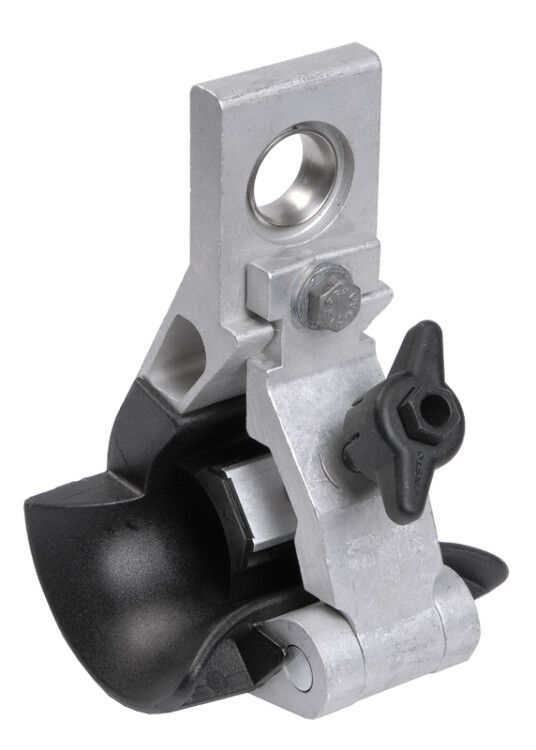

Зажим промежуточный ЗПС 2х25-4х120/1800/30 (SO130.02) от IEK предназначен для крепления и подвеса изолированных проводов СИП на промежуточных опорах линий электропередачи до 1000 В. Благодаря регулируемому шарниру и прочному корпусу из оцинкованной стали, этот зажим обеспечивает надежное крепление даже при значительных механических нагрузках и экстремальных температурах.

Назначение и область применения

Зажим промежуточный ЗПС 2х25-4х120/1800/30 (SO130.02) используется для подвеса самонесущих изолированных проводов (СИП) на промежуточных опорах воздушных линий электропередачи напряжением до 1 кВ. Подходит для СИП с изолированной нейтральной жилой. Применяется в сетях городской и сельской электросетевой инфраструктуры, на участках с высокой ветровой нагрузкой, в районах с суровым климатом.

Технические характеристики

• Диаметр кабеля: 25 мм - соответствует типовым сечениям СИП-1, СИП-2, СИП-4
• Диапазон сечений: 25–120 мм2 - совместим с проводами от 25 до 120 квадратных миллиметров
• Предельная нагрузка: 18 Н - максимальная допустимая осевая нагрузка на зажим
• Резьба: М8 - метрическая резьба для крепления к опоре
• Материал: сталь с горячим цинкованием - защищает от коррозии, повышает долговечность
• Напряжение: до 1000 В - рассчитан на работу в сетях низкого напряжения
• Температурный диапазон: от –60 C до +80 C - работает в условиях Арктики и пустынь
• Срок службы: 40 лет - гарантирует длительную эксплуатацию без замены
• Количество жил: 4 - позволяет одновременно закрепить четыре провода (три фазы + ноль)
• Шарнир: регулируемый - позволяет изменять угол установки без демонтажа

Совместимость и монтаж

Зажим промежуточный ЗПС 2х25-4х120/1800/30 (SO130.02) монтируется на промежуточные опоры через резьбу M8. Для установки требуется гаечный ключ на 13 мм. Шарнир позволяет выставить нужный угол наклона кабеля перед затяжкой, снижая риск перегрузки изоляции. Каждый провод фиксируется отдельно с помощью срывного болта - после достижения необходимого момента затяжки он автоматически отламывается, предотвращая перетягивание. Разборные головки болтов позволяют демонтировать зажим при необходимости ремонта или замены кабеля.

Безопасность и стандарты

Зажим соответствует требованиям к применению в ЛЭП до 1 кВ. Горячее цинкование обеспечивает электроизоляционную безопасность и защиту от коррозии. Устройство не содержит токсичных материалов, безопасно для окружающей среды. Работает в соответствии с ГОСТ Р 50571 и нормами ПУЭ для воздушных линий.

Преимущества

• Регулируемый шарнир - точная настройка положения кабеля без дополнительных элементов
• Высокая коррозионная стойкость - сталь с горячим цинкованием служит десятилетиями даже во влажном воздухе
• Фиксация срывным болтом - исключает перетяжку и обеспечивает одинаковое усилие на всех проводах
• Поддержка четырех жил - одно устройство заменяет несколько одиночных зажимов
• Долгий срок службы - 40 лет работы без обслуживания

Ограничения применения

• Не предназначен для крепления на угловых опорах - для таких задач используйте модели с пометкой /90 (например, ЗПС 2х25-4х120/4000/90)
• Максимальная нагрузка 18 Н - не применяйте там, где ожидаются динамические нагрузки выше этого значения (например, в зонах частых порывов ветра >15 м/с без учета запаса)
• Не рекомендован для прямого крепления к металлическим конструкциям без изолирующих прокладок - возможен контакт между токоведущей частью и опорой
• Не подходит для кабелей с диаметром более 25 мм - превышение вызывает повреждение изоляции

Примеры использования

• Подвес СИП-4 3×70+25 на промежуточной деревянной опоре в сельском населённом пункте
• Крепление трёх фаз и нулевой жилы на железобетонной опоре в городе при прокладке новой ЛЭП
• Замена старых зажимов на линии в Якутии - выдерживает зимние минусы до –55 C
• Монтаж на опорах вдоль автодороги с повышенной влажностью и соляным туманом

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 25 мм - не используйте для кабелей 35 мм и больше
• При установке на бетонные опоры используйте изолирующую прокладку между зажимом и конструкцией
• Затягивайте болты равномерно - начинайте с нейтрали, затем фазы
• Проверяйте целостность срывного болта после монтажа - если он не отломился, значит, момент недостаточен
• Для районов с сильным ветром - убедитесь, что суммарная нагрузка на все жилы не превышает 18 Н
• Зажим ЗПС 2х25-4х120/1800/30 (SO130.02) от IEK совместим с другими комплектующими серии ЗПС - легко заменяется при модернизации сети
