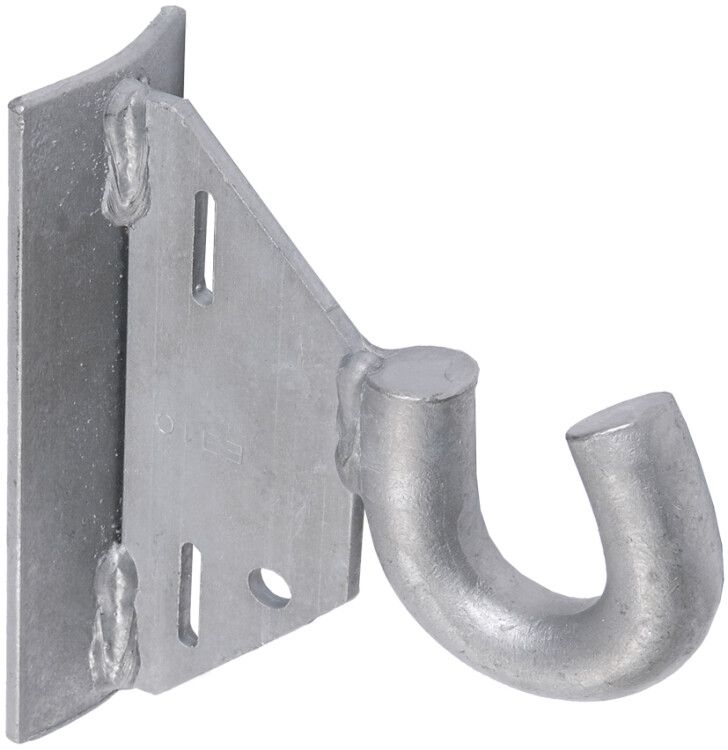

Крюк КМ-1800 (HEL-5661, SOT29.1, KP16) | UKK-12-3-1800 IEK

Крюк КМ-1800 (HEL-5661, SOT29.1, KP16) от IEK предназначен для промежуточного и анкерного крепления абонентских кабельных линий на опорах и фасадах зданий. Изготовлен из оцинкованной стали, обеспечивает долговечную работу в суровых условиях и совместим с проводами сечением 10–30 мм2.

Назначение и область применения

Крюк КМ-1800 (HEL-5661, SOT29.1, KP16) используется для крепления силовых и слаботочных кабелей на внешних поверхностях - стенах, столбах, фасадах зданий. Применяется в сетях уличного освещения, телефонии, телевидения, а также при прокладке абонентских ответвлений от воздушных ЛЭП. Подходит как для временного, так и для постоянного монтажа.

Технические характеристики

• Тип изделия: крюк односторонний
• Материал: сталь оцинкованная с покрытием 80 мкм
• Диапазон сечений кабеля: 10–30 мм2
• Рабочий температурный диапазон: от –60 C до +80 C
• Цвет: серебристый
• Срок службы: 40 лет

Совместимость и монтаж

Крюк КМ-1800 (HEL-5661, SOT29.1, KP16) крепится через отверстия в основании с помощью болтов или шпилек к бетонным, кирпичным или металлическим поверхностям. Для надёжного крепления используйте крепёж соответствующего диаметра - рекомендовано проверить посадочные размеры перед установкой. Учитывайте, что изделие рассчитано на механическую нагрузку, соответствующую сечению кабеля до 30 мм2; перегрузка может вызвать деформацию.

Безопасность и стандарты

Крюк КМ-1800 (HEL-5661, SOT29.1, KP16) соответствует требованиям к электроустановкам для наружного монтажа. Цинковое покрытие защищает от коррозии, что снижает риск аварий из-за разрушения крепления. Нет требований к электрической изоляции - не применяется в качестве изолирующего элемента.

Преимущества

• Высокая коррозионная стойкость благодаря толщине цинкового слоя 80 мкм
• Устойчивость к экстремальным температурам - работает даже в северных регионах
• Долгий срок службы - 40 лет без замены
• Простая установка и совместимость со стандартными крепёжными элементами

Ограничения применения

• Не предназначен для крепления кабелей сечением более 30 мм2 - возможна потеря прочности
• Не является изолирующим элементом - не заменяет изоляторы при напряжении выше 1 кВ
• Не рекомендуется использовать в средах с высокой химической агрессивностью (например, поблизости от химических заводов)
• Односторонняя форма исключает возможность двустороннего крепления - требуется точное расположение точки крепления

Примеры использования

• Фиксация кабеля АСУ от столба к фасаду жилого дома
• Анкерное крепление светового кабеля на стене административного здания
• Промежуточная подвеска на опоре ЛЭП 0,4 кВ
• Монтаж сигнальных кабелей на заборе или ограждении

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстия в крюке соответствовал диаметру крепёжа - не допускайте люфта
• При использовании в районах с повышенной влажностью или солёным воздухом дополнительно контролируйте состояние цинкового покрытия каждые 5–7 лет
• Не затягивайте крепёж слишком сильно - это может повредить резьбу или деформировать крюк
• Для кабелей с большим весом (например, многожильные АСУ) комбинируйте несколько крюков КМ-1800 (HEL-5661, SOT29.1, KP16) для равномерного распределения нагрузки
