Промежуточный зажим ЗПС 4х25/10000 | UZA-15-D25-10000 IEK

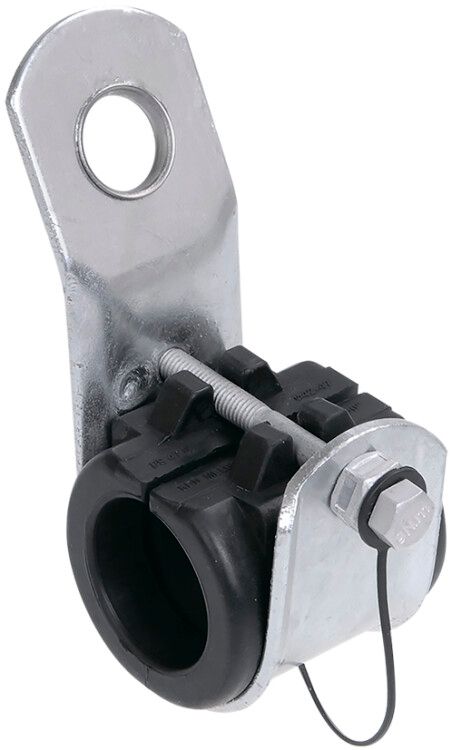

Зажим промежуточный ЗПС 4х25/10000 от IEK предназначен для крепления и подвеса четырёхжильных СИП-проводов сечением 25 мм2 на промежуточных опорах воздушных линий напряжением до 1 кВ. Благодаря шарнирному механизму и защите от коррозии, этот зажим обеспечивает долговечную работу в сложных климатических условиях.

Назначение и область применения

Зажим промежуточный ЗПС 4х25/10000 используется для фиксации самонесущих изолированных проводов (СИП) на промежуточных опорах ЛЭП. Подходит для проводов с четырьмя жилами, где одна из них - несущая нейтраль. Применяется в сетях напряжением до 1000 В, включая системы с изолированной нейтралью. Не предназначен для анкерного крепления или угловых опор - для этих задач используются другие типы зажимов.

Технические характеристики

• Количество жил: 4
• Сечение провода: 25 мм2
• Диаметр кабеля: 5,65 мм
• Предельная нагрузка: 10 Н
• Напряжение: до 1000 В
• Материал корпуса: сталь с горячим цинкованием
• Размер резьбы: М8
• Диапазон рабочих температур: от –60 C до +80 C
• Срок службы: 40 лет
• Тип крепления: зажим с регулируемым шарниром
• Тип соединения: резьбовое

Совместимость и монтаж

Зажим промежуточный ЗПС 4х25/10000 совместим с СИП-проводами типа СИП-1, СИП-2, СИП-4, имеющими сечение 25 мм2 и внешний диаметр около 5,65 мм. Для установки требуется гаечный ключ на 13 мм для затяжки болта М8. Шарнир позволяет выставлять угол крепления в пределах допустимой осевой нагрузки. Установка выполняется на промежуточные опоры - не на угловые или анкерные. После монтажа проверьте плотность прилегания провода к контактным поверхностям и отсутствие перекоса.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционной прочности для напряжения до 1000 В. Горячее цинкование обеспечивает электроизоляцию металлических элементов и снижает риск коррозии. Конструкция исключает случайное раскрытие при нормальной эксплуатации. Срывные болты гарантируют безопасную фиксацию, а разборные головки позволяют демонтировать зажим без повреждения провода - важно при ремонте или замене участка ЛЭП.

Преимущества

• Регулируемый шарнир позволяет компенсировать деформации провода и точно выставить положение крепления.
• Горячее цинкование защищает сталь от коррозии даже в агрессивных средах (промышленные зоны, побережья).
• Устойчивость к экстремальным температурам (-60…+80 C) делает зажим пригодным для работы в Сибири и на Крайнем Севере.
• Срок службы 40 лет снижает частоту обслуживания и замены оборудования.
• Разборная конструкция снимаемых болтов упрощает ремонт и модификацию линии.

Ограничения применения

• Не применяется на угловых опорах - максимальный угол поворота не предусмотрен конструкцией.
• Предельная нагрузка 10 Н ограничивает использование на длинных пролётах или при высоком механическом натяжении.
• Подходит только для проводов сечением 25 мм2; для других значений (например, 35 или 50 мм2) требуются другие модели серии ЗПС.
• Не рекомендован для крепления неизолированных проводов или медных жил без оболочки.

Примеры использования

• Подвес СИП-4 4×25 между двумя деревянными промежуточными столбами в сельской местности.
• Фиксация нейтрали и фазных жил на железобетонной опоре в городском микрорайоне.
• Крепление проводов на временных линиях при реконструкции энергообъектов.

Практические советы

• Перед монтажом проверьте соответствие диаметра провода (5,65 мм) - отклонение более +-0,3 мм может вызвать проскальзывание.
• Затягивайте болт М8 равномерно, без резких усилий - перетяжка может повредить внутренние контакты.
• При работе в холодном климате (ниже –30 C) используйте смазку на основе силикона для облегчения сборки.
• Артикулы uza15d2510000 и uza-15-d25-10000 - это один и тот же продукт от IEK; различия лишь в формате записи.
• Для группового крепления нескольких проводов используйте одновременно несколько зажимов - не пытайтесь запихнуть больше 4 жил в один.
