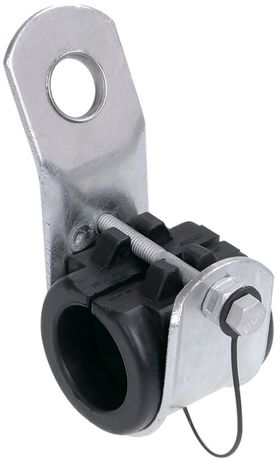

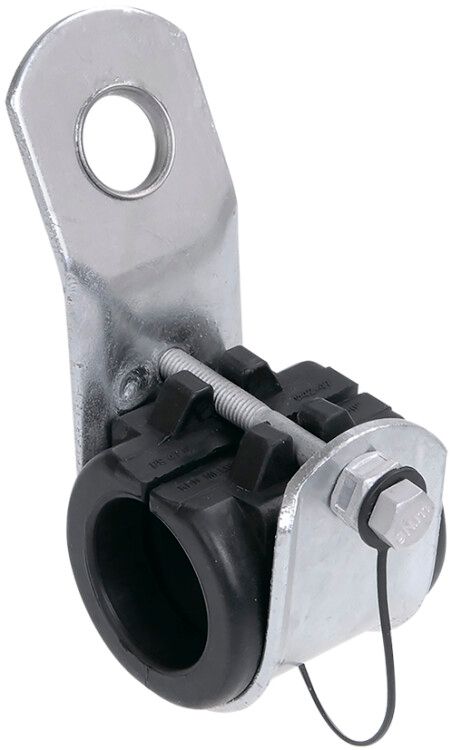

Промежуточный зажим ЗПС 4х95/10000 (PS 495) | UZA-15-D95-10000 IEK

Зажим промежуточный ЗПС 4х95/10000 (PS 495) от IEK предназначен для крепления и подвеса четырёхжильных СИП-проводов сечением 95 мм2 на промежуточных опорах воздушных линий напряжением до 1 кВ. Благодаря шарнирному механизму и защите от коррозии, этот зажим обеспечивает долговременную и безопасную работу в сложных климатических условиях.

Назначение и область применения

Зажим промежуточный ЗПС 4х95/10000 (PS 495) используется для фиксации самонесущих изолированных проводов (СИП) на промежуточных опорах ЛЭП. Подходит для СИП с изолированной нейтральной жилой. Применяется в сетях напряжением до 1000 В, включая городские и сельские распределительные сети. Не предназначен для установки на угловых опорах - для этого используются специальные угловые зажимы.

Технические характеристики

• Количество жил: 4
• Диапазон сечений: 95 мм2
• Диаметр кабеля: 10,96 мм
• Предельная нагрузка: 10 Н
• Материал корпуса: сталь с горячим цинкованием
• Метрическая резьба: М8
• Тип соединения: резьбовое
• Тип крепления: зажим
• Угол регулировки: шарнирный, с возможностью поворота
• Рабочий температурный диапазон: от –60 C до +80 C
• Срок службы: 40 лет
• Напряжение: до 1000 В

Совместимость и монтаж

Зажим промежуточный ЗПС 4х95/10000 (PS 495) совместим с СИП-проводами типа СИП-1, СИП-2, СИП-4, имеющими сечение 95 мм2 и внешний диаметр около 10,96 мм. Для монтажа требуется гаечный ключ на 13 мм для затяжки резьбового соединения M8. Шарнир позволяет выставить нужный угол наклона зажима перед фиксацией - это важно при неравномерном натяжении провода между опорами. Установка выполняется на кронштейны или траверсы опор с предварительно установленным крепёжным элементом.

Безопасность и стандарты

Зажим соответствует требованиям к изоляционной прочности для напряжения до 1000 В. Горячее цинкование обеспечивает электроизоляцию металлических частей от окружающей среды, снижает риск коррозии и продлевает срок службы. Конструкция исключает контакт токоведущих жил с металлом зажима - изоляция провода сохраняется полностью. Срывные болты гарантируют надёжную фиксацию, а разборные головки позволяют безопасно демонтировать зажим без повреждения провода.

Преимущества

• Шарнир с регулировкой - позволяет компенсировать перекосы и натяжение провода без деформации
• Горячее цинкование - высокая стойкость к коррозии даже в агрессивных средах (прибрежные районы, промзоны)
• Срок службы 40 лет - снижает потребность в заменах и обслуживании
• Разборная конструкция - возможность демонтажа без срезания провода
• Устойчивость к экстремальным температурам - работает в северных регионах и южных зонах

Ограничения применения

• Не применяется на угловых опорах - требуются специализированные угловые зажимы
• Предельная нагрузка 10 Н ограничивает использование на длинных пролётах с большим натяжением - проверяйте расчетные усилия на участке
• Подходит только для СИП с сечением 95 мм2; для других значений (например, 70 или 120 мм2) нужны другие модели
• Не предназначен для внутренней проводки или помещений - только для наружного монтажа на ЛЭП

Примеры использования

• Подвес СИП-4 4×95 на промежуточных деревянных или железобетонных опорах в населённых пунктах
• Фиксация нейтрали в трёхфазной линии с изолированной нулевой жилой
• Крепление проводов на участках с колебаниями температуры - Сибирь, Крайний Север, Юг России
• Обустройство новых линий электроснабжения в сельской местности

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля (10,96 мм) - слишком толстый или тонкий провод не будет надёжно зафиксирован
• При затяжке резьбы используйте момент, указанный в документации IEK - переусиливать нельзя, чтобы не повредить срывные болты
• Учитывайте посадочный диаметр крепёжного элемента на опоре - он должен соответствовать типу кронштейна
• При работе в холодную погоду (ниже –40 C) не допускайте ударных нагрузок на зажим - материал становится хрупче
• Для многократного демонтажа рекомендуется запасать новые срывные болты - они одноразовые
