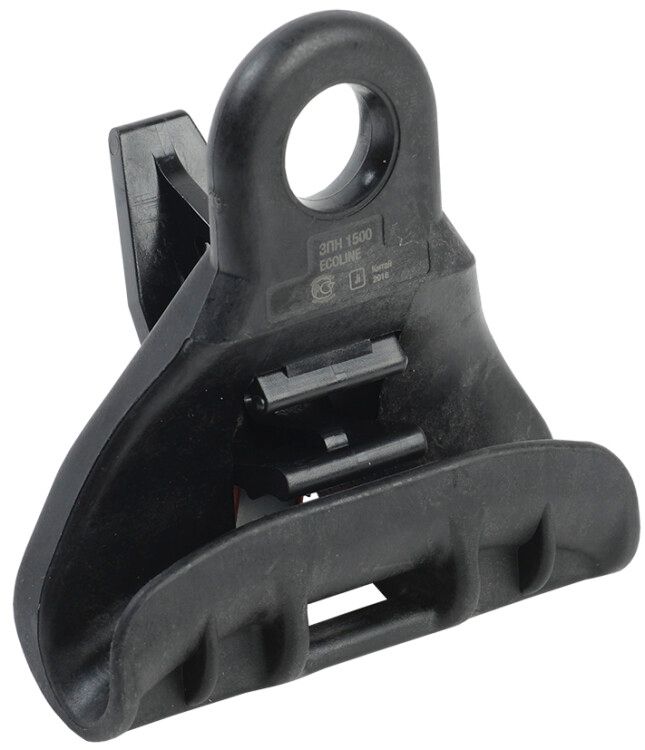

Зажим промежуточный ЗПН 1500 ECOLINE 16-95 мм² GENERICA UZA-15-D16-D95-0-ECLN

Промежуточный зажим ЗПН 1500 от IEK (ИЭК) - это надёжный элемент крепления для изолированной несущей нейтрали СИП в воздушных линиях до 1 кВ. Артикул uza-15-d16-d95-0-ecln входит в серию ECOLINE и сочетает прочную конструкцию с долговечностью, рассчитанной на 25 лет эксплуатации.

Назначение и область применения

Промежуточный зажим ЗПН 1500 используется для фиксации нулевой жилы СИП на промежуточных опорах ЛЭП напряжением до 1 кВ. Он обеспечивает механическую поддержку провода, предотвращая его провисание и перегрузку. Применяется в сетях городской и сельской электросети, на участках с высокими ветровыми нагрузками или при необходимости компенсации температурных удлинений.

Технические характеристики

• Диапазон сечений кабеля: 16–95 мм2
• Диаметр кабеля: 4,5 – 10,96 мм
• Количество жил: одна (для нейтральной жилы СИП)
• Тип соединения: клемма с зажимным механизмом
• Тип крепления: зажимной, с возможностью перемещения
• Резьба для крепления: М8
• Предельная нагрузка: 9000 Н (около 900 кг силы)
• Материал корпуса: усиленный полимер с стекловолокном
• Срок службы: 25 лет

Совместимость и монтаж

Промежуточный зажим ЗПН 1500 совместим с кронштейном КОПМ 1500 - основным элементом крепления, который устанавливается на опору. Зажим крепится к кронштейну через резьбу М8, после чего нейтральная жила СИП помещается в зажим и затягивается. Благодаря подвижному соединению, зажим свободно перемещается вдоль и поперёк оси кабеля, что снижает риск повреждения изоляции при термическом расширении. Кронштейн КОПМ 1500 можно закрепить на опоре анкерными болтами или бандажной лентой - благодаря фаскам на поверхности монтаж проще и быстрее.

Безопасность и стандарты

Промежуточный зажим ЗПН 1500 соответствует требованиям к применению в воздушных линиях до 1 кВ. Полимерный материал устойчив к УФ-излучению, перепадам температур, влаге и химически активной среде. Конструкция исключает контакт между металлическими частями и токоведущей жилой - безопасность обеспечивается за счёт диэлектрической оболочки. Соответствие стандартам IEC и ГОСТ для оборудования СИП подтверждается испытаниями производителя.

Преимущества

• Подвижная конструкция компенсирует тепловые деформации кабеля, снижая риск разрыва изоляции
• Усиленный полимер с стекловолокном сохраняет форму и прочность даже при длительной эксплуатации
• Высокая предельная нагрузка (9000 Н) гарантирует надёжность на ветреных участках
• Не требует периодического обслуживания - срок службы 25 лет
• Лёгкий вес и простота установки снижают трудозатраты при монтаже

Ограничения применения

• Не предназначен для крепления фазных проводов - только для нейтральной жилы СИП
• Не работает автономно: обязательно требуется кронштейн КОПМ 1500
• Не рекомендован для установки в местах постоянного контакта с острыми кромками или в условиях механического воздействия (например, рядом с движущимися механизмами)
• Не следует использовать в системах выше 1 кВ - превышение напряжения недопустимо

Примеры использования

• Крепление нейтрали СИП на деревянных и железобетонных опорах в населённых пунктах
• Установка на промежуточных столбах в сельских районах с большими пролётами
• Монтаж в регионах с суровым климатом - зимние морозы и летняя жара не влияют на целостность материала
• Обновление старых ЛЭП при замене проводов на СИП без изменения крепёжной системы

Практические советы

• Перед установкой проверьте соответствие диаметра нейтрального провода (4,5–10,96 мм) и сечения (16–95 мм2) - не используйте для более толстых или тонких кабелей
• Затягивайте зажим равномерно, чтобы не повредить изоляцию; не применяйте инструменты с острыми гранями
• При использовании бандажной ленты для крепления кронштейна - выбирайте антикоррозийные ленты с пластиковым покрытием
• Проверяйте состояние зажима каждые 5–7 лет: при наличии трещин, потёртостей или деформаций - замените
• Артикул uza-15-d16-d95-0-ecln всегда заказывайте в комплекте с кронштейном КОПМ 1500 - они работают как единая система
