Комплект промежуточной подвески КОПМ 1500 ECOLINE 16-95 мм² GENERICA UKA-31-D16-D95-ECLN

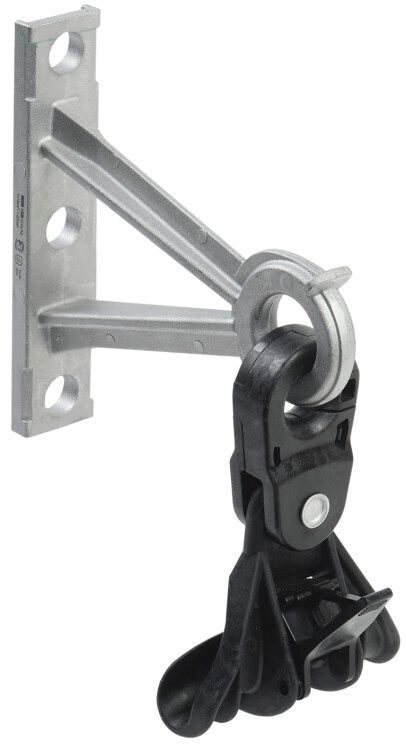

Комплект промежуточной подвески КОПМ 1500 от GENERICA предназначен для надежного крепления изолированной несущей нейтрали СИП на воздушных линиях напряжением до 1 кВ. Артикул uka-31-d16-d95-ecln сочетает прочный алюминиевый кронштейн и полимерный зажим ЗПН 1500, обеспечивая долговечную работу в условиях открытого воздуха.

Назначение и область применения

Комплект промежуточной подвески КОПМ 1500 используется для промежуточного крепления нулевой несущей жилы СИП к опорам ЛЭП. Применяется на участках между основными точками крепления, где требуется компенсация провисания и предотвращение механических повреждений. Подходит для установки на деревянные, железобетонные и металлические опоры в городской и сельской сетях.

Технические характеристики

• Предельная нагрузка: 9000 Н - способен выдерживать значительное натяжение нейтрали даже при сильном ветре или гололеде;
• Диаметр кабеля: 4,5–10,96 мм - совместим с СИП-2, СИП-4 и аналогичными типами изоляции;
• Диапазон сечений жил: 16–95 мм2 - соответствует распространённым сечениям нейтральных проводников;
• Тип крепления: зажим с регулируемым захватом - позволяет точно фиксировать кабель без повреждения изоляции;
• Тип соединения: клемма - обеспечивает надёжный контакт без необходимости сварки или болтовых соединений;
• Количество жил: одна - предназначен исключительно для нулевой несущей жилы;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию в агрессивной среде;
• Материал кронштейна: алюминиевый сплав с антикоррозийной защитой - устойчив к влаге, соли, химическим осадкам;
• Материал зажима: усиленный стекловолокном полимер - не трескается под УФ-излучением, не теряет форму при температурных колебаниях.

Совместимость и монтаж

Комплект промежуточной подвески КОПМ 1500 работает в паре с промежуточным зажимом ЗПН 1500 - он поставляется отдельно и требует самостоятельной установки. Монтаж выполняется в три этапа:

1. Установить кронштейн на опору с помощью анкерных винтов или бандажной ленты - фаски на кронштейне упрощают затяжку ленты;
2. Вставить нейтраль СИП в зажим ЗПН 1500 и закрутить механизм до плотного контакта - не переусердствуйте, чтобы не деформировать изоляцию;
3. Зафиксировать зажим в кронштейне - выступ вверху кронштейна препятствует выпадению зажима при перегрузке.

Подвижное соединение позволяет зажиму свободно перемещаться вдоль и поперёк кабеля - снижает риск разрыва при тепловом расширении.

Безопасность и стандарты

Комплект промежуточной подвески КОПМ 1500 соответствует требованиям ГОСТ Р 58630-2019 для оборудования воздушных линий. Материалы не поддерживают горение, не выделяют токсичных веществ при нагреве. Отсутствие металлических частей в зажиме исключает образование гальванических пар с медью или алюминием СИП.

Преимущества

• Антикоррозийный алюминиевый кронштейн - не нуждается в покраске и служит дольше стального аналога;
• Стекловолоконный полимер в зажиме - сохраняет эластичность при минус 40C и не стареет под солнцем;
• Регулируемый зажим - легко адаптируется под разный диаметр кабеля без замены детали;
• Гибкая система крепления - можно использовать как анкерные винты, так и бандажную ленту - удобно при ограниченном доступе к опоре;
• Высокая предельная нагрузка - безопасно применяется на длинных пролётах и в районах с высокими ветровыми нагрузками.

Ограничения применения

• Не предназначен для крепления фазных проводов - только для нейтральной несущей жилы СИП;
• Не рекомендован для установки на опорах с постоянными вибрациями (например, рядом с железнодорожными путями);
• Запрещено применять при температуре ниже -50C - материал становится хрупким;
• Не следует использовать в качестве основной точки крепления - только как промежуточную подвеску между главными анкерами.

Примеры использования

• Крепление нейтрали на пролёте между двумя опорами в сельской местности;
• Подвеска СИП на деревянных столбах в населённых пунктах с повышенной влажностью;
• Обустройство временных линий при аварийном восстановлении после шторма;
• Монтаж на металлических опорах в промышленных зонах с агрессивной атмосферой.

Практические советы

• Перед монтажом проверьте диаметр нейтрали - он должен попадать в диапазон 4,5–10,96 мм; если кабель слишком тонкий, используйте дополнительную прокладку;
• При использовании бандажной ленты - протяните её через фаски кронштейна, это уменьшает усилие затяжки и предотвращает перетирание;
• Не допускайте перекоса зажима - он должен располагаться строго перпендикулярно кабелю, иначе возникнет локальное напряжение;
• Проверяйте состояние зажима каждые 3–5 лет - особенно в регионах с сильными зимними нагрузками;
• КОПМ 1500 совместим с другими изделиями серии ECOLINE - можно собирать единые цепочки креплений без несовместимости материалов.
