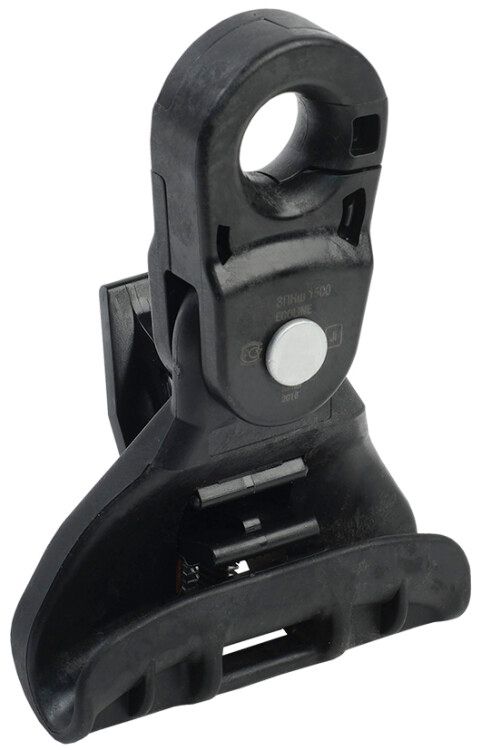

Зажим промежуточный ЗПНш 1500 ECOLINE | UZA-15-D16-D95-1-ECLN GENERICA IEK

Зажим промежуточный ЗПНш 1500 - это надёжный элемент крепления для изолированной несущей нейтрали СИП до 1 кВ, совмещённый с кронштейном КОПМ 1500. Бренд GENERICA и серия ECOLINE обеспечивают соответствие требованиям к долговечности и устойчивости в условиях открытой проводки. Артикул uza-15-d16-d95-1-ecln указывает на спецификацию, подходящую для кабелей сечением 16–95 мм2.

Назначение и область применения

Зажим промежуточный ЗПНш 1500 используется исключительно для фиксации нейтрального провода СИП (самонесущего изолированного провода) на промежуточных опорах воздушных линий напряжением до 1 кВ. Он работает в паре с кронштейном КОПМ 1500, обеспечивая механическую поддержку и компенсацию температурных деформаций. Применяется в сетях ЖКХ, сельских и городских ЛЭП, где требуется надёжное и безопасное крепление без дополнительных натяжных устройств.

Технические характеристики

• Тип изделия: зажим промежуточный (не является клеммой для электрического контакта)
• Диапазон сечений кабеля: 16–95 мм2
• Диаметр кабеля: 4,5 – 10,96 мм
• Резьба для крепления: М8
• Предельная нагрузка: 9000 Н (эквивалент ~900 кг силы)
• Материал корпуса: усиленный полимер с стекловолокном, устойчивый к УФ-излучению
• Количество жил: один (для нейтрального провода СИП)
• Срок службы: 25 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Зажим промежуточный ЗПНш 1500 предназначен исключительно для установки на кронштейн КОПМ 1500. Он не крепится напрямую к опоре. Кронштейн фиксируется к деревянному или железобетонному столбу анкерными болтами или бандажной лентой. Зажим легко вставляется в выступ кронштейна и защёлкивается - он может свободно перемещаться вдоль и поперёк оси кабеля, что снижает риск повреждения изоляции при колебаниях. Резьба М8 позволяет подсоединить кронштейн к штанге или другому крепёжному элементу через гайку. Не используйте зажим отдельно от кронштейна - он не обеспечивает достаточную прочность.

Безопасность и стандарты

Зажим промежуточный ЗПНш 1500 соответствует требованиям ГОСТ Р 50571 и нормам для оборудования ВЛ-0,4 кВ. Полимерный материал не проводит ток, не горит и не поддерживает распространение пламени. Конструкция предотвращает случайное соскальзывание кабеля даже при максимальной нагрузке. Сертифицирован для работы в диапазоне температур от −50C до +60C.

Преимущества

• Уникальная подвижная система - компенсирует удлинение кабеля при нагреве и ветровые колебания
• Высокая прочность: способен выдерживать нагрузку до 9000 Н, что достаточно для всех типов СИП
• Стойкость к внешним воздействиям: полимер с стекловолокном не трескается под УФ, не корродирует, не боится влаги
• Простота монтажа: не требует инструментов для фиксации к кронштейну - защёлкивается одним движением
• Долгий срок службы - 25 лет без замены, что снижает затраты на обслуживание

Ограничения применения

• Не применяется для фазных проводов - только для нулевой несущей нейтрали СИП
• Не допускается использование без кронштейна КОПМ 1500 - сам по себе не обеспечивает крепление к опоре
• Не подходит для кабелей сечением менее 16 мм2 или более 95 мм2 - возможен проскальзывание или разрушение
• Не рекомендован для мест с постоянным механическим воздействием (например, рядом с проездами, где возможны удары)
• Не предназначен для высоких напряжений выше 1 кВ

Примеры использования

• Крепление нейтрали СИП между двумя опорами в сельской электросети
• Подвеска нулевого провода на промежуточных столбах в жилых микрорайонах
• Обустройство временных линий при ремонте или модернизации ВЛ-0,4 кВ
• Установка на деревянных столбах с использованием бандажной ленты вместо анкерных болтов

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в интервал 4,5–10,96 мм. Слишком тонкий кабель будет хуже фиксироваться, слишком толстый - повредит зажим.
• При использовании бандажной ленты плотно затягивайте её, чтобы кронштейн не раскачивался. Используйте антикоррозийные ленты для металлических столбов.
• Не перегибайте кабель при введении в зажим - изгиб должен быть плавным, радиус не меньше 10×диаметр кабеля.
• Проверяйте состояние зажима каждые 3–5 лет: при появлении трещин, потёртостей или изменении цвета материала - замените его.
• Артикул uza-15-d16-d95-1-ecln всегда указывает на совместимость с KOPM 1500 - не путайте с другими моделями ЗПН.
