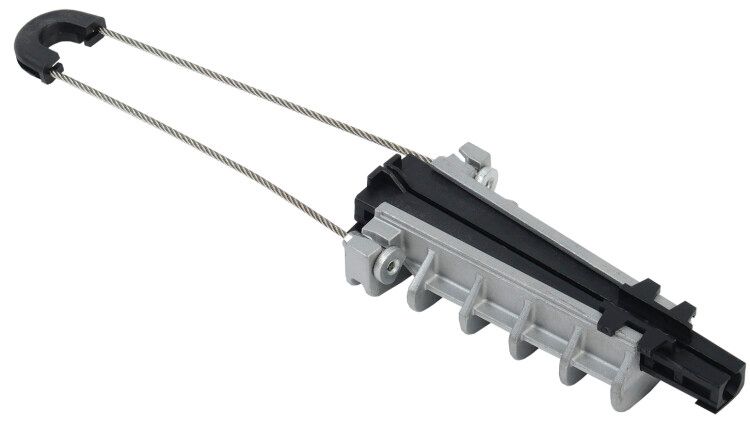

Зажим анкерный ЗАН 50-70/1500 ECOLINE 50-70 мм² GENERICA UZA-14-D50-D70-1500-ECLN

Зажим анкерный ЗАН 50-70/1500 от GENERICA предназначен для крепления и натяжения самонесущих изолированных проводов с изолированной нейтральной жилой. Этот зажим применяют на воздушных линиях электропередачи, где важна надежная фиксация без повреждения изоляции. Артикул uza-14-d50-d70-1500-ecln соответствует серии ECOLINE.

Назначение и область применения

Зажим анкерный ЗАН 50-70/1500 используется для закрепления одиночного силового кабеля с сечением жилы 50–70 мм2. Он работает в системах СИП (самонесущий изолированный провод), где нейтральная жила выполняет функцию несущего элемента. Применяется на опорах ЛЭП, при переходах через дороги, пересечениях с другими коммуникациями, а также там, где требуется механическая фиксация без дополнительных поддерживающих устройств.

Технические характеристики

• Диапазон сечений кабеля: 50–70 мм2
• Диаметр натяжного троса: 10,8–13,3 мм
• Максимальная растягивающая нагрузка: 11 700 Н (~1,2 тс)
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием
• Клинья: полимерные, устойчивые к УФ-излучению и экстремальным температурам
• Количество кабелей: один
• Срок службы: до 25 лет
• Исполнение: EV019449

Совместимость и монтаж

Зажим анкерный ЗАН 50-70/1500 совместим со всеми типами СИП, имеющими сечение 50–70 мм2 и подходящий диаметр натяжного троса. Монтаж осуществляется вручную без инструментов: достаточно вставить кабель между клиньями и затянуть за язычок. Клинья автоматически регулируют давление, плотно фиксируя проводник. Отсутствие выпадающих деталей исключает потерю комплектующих во время работы на высоте.

Безопасность и стандарты

Зажим соответствует требованиям к электроустановкам напряжением до 1 кВ. Конструкция предотвращает повреждение изоляции даже при максимальной нагрузке. Алюминиевый корпус и полимерные клинья обеспечивают долговечность в условиях повышенной влажности, солевых брызг и перепадов температур. Сертифицирован для эксплуатации в соответствии с ГОСТ Р 50571 и ПУЭ.

Преимущества

• Не требует специнструмента - монтаж возможен даже на высоте без гаечных ключей
• Автоматическая регулировка усилия зажима снижает риск пережима изоляции
• Антикоррозийный алюминиевый корпус увеличивает срок службы в агрессивной среде
• Полимерные клинья сохраняют эластичность при минусовых температурах
• Отсутствие болтовых соединений и шпильок - меньше точек отказа

Ограничения применения

• Не многожильными кабелями - рассчитан только на один провод
• Не рекомендован для установки в местах постоянного трения или контакта с острыми поверхностями
• Работает только с натяжными тросами диаметром 10,8–13,3 мм; при меньшем или большем диаметре - недостаточная фиксация
• Не предназначен для использования в качестве распределительного или ответвительного устройства

Примеры использования

• Крепление СИП-4 50/70 на угловых опорах ВЛ-0,4 кВ
• Фиксация нулевой жилы на конце пролета перед входом в дом
• Закрепление провода на столбовой опоре при замене старого крепления
• Удержание кабеля в месте прохода через дерево или металлический кронштейн

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - использование вне диапазона 50–70 мм2 снижает безопасность
• Обязательно убедитесь, что диаметр натяжного троса попадает в интервал 10,8–13,3 мм
• При установке на вертикальном участке направьте клинья вниз - так лучше задерживается влага
• Не используйте смазочные материалы - они нарушают адгезию полимерных клиньев
• Проверяйте состояние зажима ежегодно: при появлении трещин в пластике или деформации корпуса - замена обязательна
