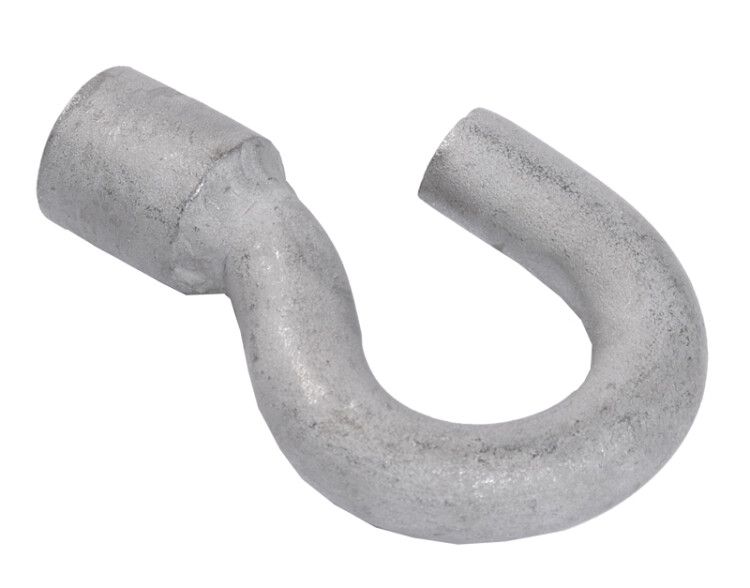

Крюк съемный КС-16-155/20 (PD2.3) M16 IEK (ИЭК) UKK-12-16-154-20

Крюк съемный КС-16-155/20 (PD2.3) от IEK предназначен для промежуточного и анкерного крепления кабельных линий на опорах, стенах и фасадах зданий. Благодаря горячему цинкованию и прочной стальной конструкции, этот крюк обеспечивает долговечную эксплуатацию даже в суровых условиях.

Назначение и область применения

Крюк съемный КС-16-155/20 (PD2.3) используется для крепления абонентских ответвлений силовых и слаботочных сетей. Подходит для установки на бетонные, кирпичные и металлические поверхности. Применяется в энергетике, телекоммуникациях и жилищно-коммунальном хозяйстве. Может использоваться как элемент системы крепления кабеля на столбах, стенах зданий или специальных опорах.

Технические характеристики

• Резьба: M16 - позволяет закрепить крюк через гайку на шпильке или болте
• Диаметр стержня: 25 мм - обеспечивает высокую механическую прочность
• Внутренний диаметр кольца и проушины: 38 мм - достаточен для пропуска кабелей и тросов до 30 мм в диаметре
• Длина прямой части: 155 мм - расстояние от точки крепления до начала изгиба
• Длина стержня: 155 мм - совпадает с длиной прямой части, указывает на общую форму крюка
• Длина резьбы: 18 мм - достаточно для надежного соединения с метрической резьбой M16
• Общая длина: 111 мм - измеряется от конца резьбы до верха изгиба, важна при расчете свободного пространства
• Материал: сталь - высокопрочная конструкция, выдерживающая значительные нагрузки
• Защитное покрытие: горячее цинкование - устойчиво к коррозии, срок службы до 40 лет
• Диапазон рабочих температур: от -60 C до +80 C - работает в холодных регионах и при нагреве от солнца или оборудования

Совместимость и монтаж

Крюк съемный КС-16-155/20 (PD2.3) монтируется с помощью гайки M16 и шайбы. Для крепления требуется предварительно просверленное отверстие в основании с соответствующим крепежом. Учитывайте посадочный диаметр 25 мм - он должен совпадать с внутренним диаметром крепежной планки или хомута. Гарантирована совместимость с болтами, шпильками и анкерными системами стандарта M16. Не требует специального инструмента - достаточно рожкового или накидного ключа.

Безопасность и стандарты

Производится в соответствии с требованиями к изделиям для крепления кабельных линий. Горячее цинкование соответствует ГОСТ 9.306, обеспечивающему антикоррозийную защиту минимум 80 мкм. Сертифицирован для работы в условиях повышенной влажности и агрессивной среды. Соответствует нормам безопасности для электроустановок до 1000 В.

Преимущества

• Высокая несущая способность за счет толстостенного стержня Ø25 мм
• Устойчивость к внешней среде благодаря глубокому слою цинка
• Долгий срок службы - до 40 лет без замены
• Простота монтажа и демонтажа - возможность снятия без повреждения крепежа
• Широкий температурный диапазон - подходит для всех регионов России

Ограничения применения

Не предназначен для крепления тяжелого оборудования или динамических нагрузок, превышающих допустимую массу кабельной линии. Не рекомендуется использовать в качестве точечного крепления для тросов с ударными нагрузками (например, при перетяжке). Недопустимо применение в контакте с кислотами, щелочами или морской водой - хотя цинк защищает, длительный контакт с агрессивными веществами снижает срок службы.

Примеры использования

• Крепление ВЛ-0,4 кВ к стене многоквартирного дома
• Фиксация оптического кабеля на фасаде офисного здания
• Анкерное крепление на железобетонной опоре ЛЭП
• Подвеска сигнальных проводов на столбе телефонной сети

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в основе и длины резьбы - 18 мм должны полностью войти в гайку с запасом
• При установке используйте плоскую шайбу под головку крюка для равномерного распределения нагрузки
• Не затягивайте слишком сильно - это может деформировать резьбу или изгиб крюка
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений заделайте их цинкосодержащим составом
• Для кабелей большего диаметра (>30 мм) используйте дополнительные хомуты - сам крюк не является зажимом
