Промежуточный зажим ЗПС 2х25-4х120/4000/90 (SO136.02) | UZA-15-D25-D120-90-40 IEK

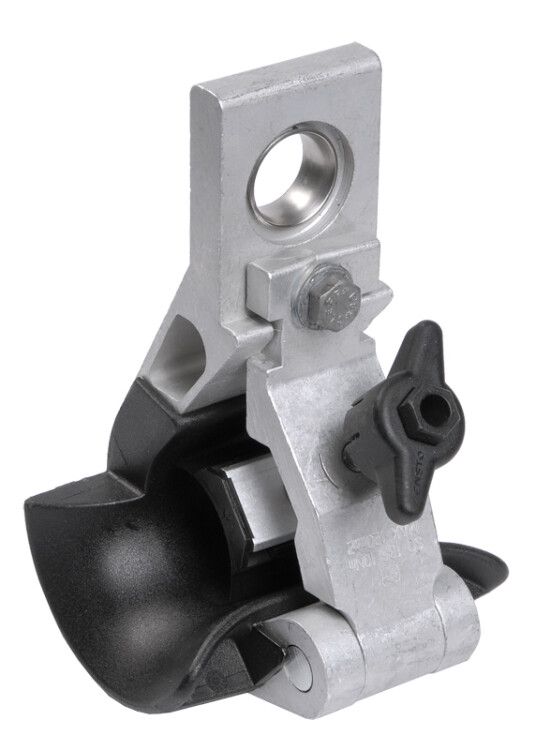

Зажим промежуточный ЗПС 2х25-4х120/4000/90 (SO136.02) от IEK предназначен для крепления и подвеса самонесущих изолированных проводов СИП на промежуточных и угловых опорах. Этот зажим сочетает прочную металлическую основу с долговечным покрытием и позволяет безопасно фиксировать кабели сечением от 25 до 120 мм2 при напряжении до 1000 В.

Назначение и область применения

Зажим промежуточный ЗПС 2х25-4х120/4000/90 (SO136.02) используется для подвеса кабелей СИП на промежуточных опорах воздушных линий электропередачи напряжением до 1 кВ. Подходит для проводов с изолированной нейтральной жилой. Может применяться на угловых опорах с поворотом до 90°. Также допускается использование в качестве промежуточного крепления на прямолинейных участках трассы.

Технические характеристики

• Диаметр кабеля: 25 мм
• Диапазон сечений кабелей: 25–120 мм2
• Количество жил: 4 (для четырёхжильных СИП)
• Напряжение: до 1000 В
• Предельная нагрузка: 40 Н
• Материал корпуса: сталь с горячим цинкованием
• Резьба: М8
• Угол регулировки: до 90°
• Рабочая температура: от –60 C до +80 C
• Срок службы: 40 лет
• Тип соединения: резьбовое
• Шарнир: да, регулируемый

Совместимость и монтаж

Зажим промежуточный ЗПС 2х25-4х120/4000/90 (SO136.02) совместим с кабелями СИП-1, СИП-2, СИП-4, где сечение каждой жилы соответствует указанному диапазону. Для установки требуется предварительно подготовить место на опоре - закрепить зажим через резьбовое отверстие М8 с помощью гайки и шайбы. Шарнир позволяет выставить нужный угол наклона перед затяжкой. Благодаря срывным болтам фиксация провода происходит надёжно; при необходимости демонтаж возможен за счёт разборной конструкции головок болтов.

Безопасность и стандарты

Зажим соответствует требованиям к эксплуатации в условиях открытых ЛЭП. Горячее цинкование обеспечивает антикоррозийную защиту, а полимерные элементы устойчивы к УФ-излучению и перепадам температур. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50571.15. Все материалы сертифицированы для работы в средах с высокой влажностью и агрессивной атмосферой.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу с цинковым покрытием
• Регулируемый шарнир позволяет точно выставлять положение кабеля даже на сложных участках трассы
• Долговечность - срок службы 40 лет снижает необходимость замены
• Поддержка демонтажа без повреждения компонентов - удобно при ремонте или модернизации
• Универсальная совместимость с большинством типов СИП-проводов

Ограничения применения

• Не предназначен для крепления силовых кабелей с неметаллической броней или многожильными проводами без изоляционной оболочки
• Максимальная нагрузка 40 Н исключает применение на опорах с высоким натяжением - не подходит для анкерных точек
• Не рекомендован для установки в местах постоянного контакта с химически активными веществами (например, рядом с промышленными выбросами)
• Работает только с кабелями диаметром 25 мм - не подходит для более толстых или тонких проводов вне диапазона 25–120 мм2

Примеры использования

• Подвес СИП-4 4×70 на промежуточной деревянной опоре в сельской сети
• Крепление кабеля на угловой опоре с поворотом 60° между двумя участками ЛЭП
• Фиксация нулевой жилы в системе СИП-2 на железобетонной опоре в городском районе
• Альтернатива классическому зажиму типа КС при модернизации старых линий

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля 25 мм - слишком толстый провод не войдёт, слишком тонкий будет люфтить
• При установке на угловых опорах используйте шарнир для равномерного распределения нагрузки - не затягивайте сразу в крайнем положении
• При сборке используйте гайки и шайбы того же класса прочности, что и оригинальные - не применяйте бытовые метизы
• Проверяйте состояние цинкового покрытия после длительной эксплуатации - при наличии глубоких царапин рекомендуется замена
• Зажим ЗПС 2х25-4х120/4000/90 (SO136.02) от IEK лучше всего комбинируется с другими элементами серии ЗПС - так достигается единая система крепления
