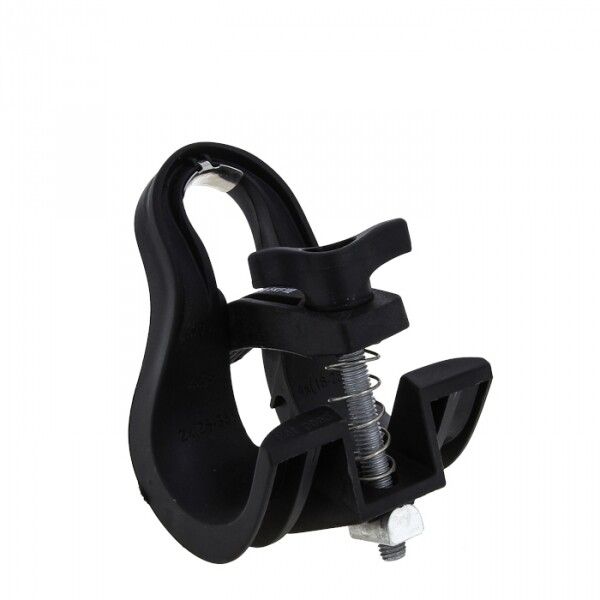

Зажим промежуточный SO270 2x25-35 мм2, 4x16-120 мм2 EKF - EKF"

Зажим промежуточный SO270 от EKF - надёжный элемент крепления для самонесущих изолированных проводов СИП-4, обеспечивающий механическую устойчивость при угловых отклонениях трассы до 30°. Артикул 4x16-120 мм2 соответствует диапазону сечений, для которого создан этот зажим.

Назначение и область применения

Зажим промежуточный SO270 используется для промежуточного крепления СИП-4 на воздушных линиях электропередачи. Применяется на опорах, где требуется фиксация провода при поворотах трассы - например, на уголках, переходах между участками или там, где меняется направление линии. Подходит для установки на столбы, башенные и анкерные опоры. Не предназначен для основной несущей функции - только для поддержки и предотвращения перегрузки на изоляторы.

Технические характеристики

• Диаметр провода: 18–47 мм - подходит для СИП-4 сечением 2×25–35 мм2 и 4×16–120 мм2
• Предельная нагрузка: 6900 Н - выдерживает максимальное механическое усилие при натяжении
• Материал корпуса: полиамид - устойчив к УФ-излучению, химическим веществам и перепадам температур
• Элементы крепления: стальные болты и гайки - прочные, антикоррозийные
• Покрытие: пластиковое - защищает от внешних воздействий, снижает риск электрохимической коррозии
• Температура эксплуатации: от –60 C до +50 C - работает в условиях сурового климата
• Шарнирное исполнение: да - позволяет проводу свободно перемещаться в плоскости, компенсируя колебания и ветровые нагрузки
• Тип соединения: резьбовое - обеспечивает плотную фиксацию без необходимости сварки или клепки
• Гарантийный срок: 84 месяца - подтверждает долговечность материалов

Совместимость и монтаж

Зажим SO270 совместим с любыми типами СИП-4, имеющими диаметр в пределах 18–47 мм. Для монтажа необходимо:

• Установить зажим на опору через кронштейн или специальный крепёж
• Вставить провод в канал зажима, соблюдая ориентацию согласно меткам производителя
• Затянуть резьбовые элементы равномерно, без перекоса - момент затяжки не регламентирован, но важно избежать деформации корпуса
• Не допускать перегиба провода внутри зажима - он должен входить прямо, без изломов

При использовании нескольких зажимов на одной опоре расстояние между ними должно быть не менее 1,5 м для равномерного распределения нагрузки.

Преимущества

• Шарнирная конструкция снижает напряжение в месте крепления, продлевая срок службы изоляции СИП
• Полиамидный корпус не требует окраски, не ржавеет и не теряет форму под UV-облучением
• Высокая предельная нагрузка делает зажим подходящим даже для длинных пролётов и районов с сильными ветрами
• Стандартный резьбовой механизм позволяет заменить или демонтировать зажим без специнструментов

Ограничения применения

• Не применяется как основной несущий зажим - не рассчитан на постоянное натяжение всей линии
• Не подходит для кабелей других типов (например, АВК, КЛ, медных жил без изоляции)
• Не рекомендован для установки в местах с частыми ударными нагрузками (например, рядом с дорогами с тяжёлой техникой)
• При температуре ниже –60 C возможна потеря эластичности материала - использование вне этого диапазона недопустимо

Примеры использования

• Крепление СИП-4 4×35 мм2 на угловой опоре в сельской сети
• Фиксация провода на деревянном столбе при изменении направления ЛЭП на 25°
• Промежуточная точка крепления на железобетонной опоре в зоне с повышенной влажностью
• Участок трассы, проходящий через лесной массив, где есть ветровые порывы

Практические советы

• Перед монтажом проверьте диаметр провода - если он меньше 18 мм, используйте другой зажим; если больше 47 мм - примените усиленную версию
• При установке на металлический кронштейн обязательно используйте изолирующие прокладки между зажимом и опорой
• Проверяйте состояние резьбовых элементов каждые 2 года - особенно в прибрежных районах с солёным воздухом
• Не закручивайте болты слишком сильно - это может вызвать растрескивание полиамида
• Артикул 4x16-120 мм2 от EKF - это один из самых распространённых вариантов для городских и сельских сетей, поэтому запас всегда актуален
