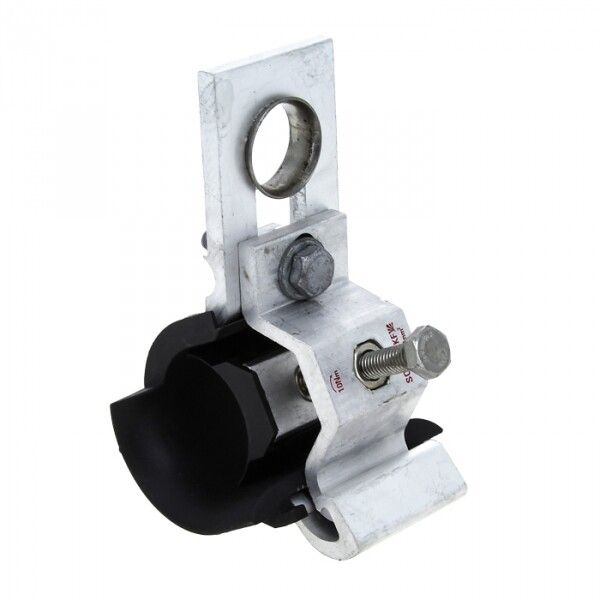

Зажим промежуточный SO130 2-4x16-120 мм2 EKF - so-130

Зажим промежуточный SO130 2-4x16-120 мм2 от EKF - надёжный элемент крепления для самонесущих изолированных проводов СИП-4, обеспечивающий механическую поддержку при изменении направления трассы. Артикул SO-130 применяется в воздушных линиях электропередачи и совместим с проводами сечением от 16 до 120 мм2.

Назначение и область применения

Зажим промежуточный SO130 используется для фиксации и поддержки СИП-4 на опорах при поворотах трассы до 30 градусов. Он предотвращает перегрузку изоляторов и снижает риск повреждения провода за счёт равномерного распределения усилий. Применяется в ЛЭП напряжением до 1 кВ, в том числе в городской и сельской инфраструктуре, на промышленных объектах и в условиях повышенной влажности.

Технические характеристики

• Диапазон сечений провода: 16–120 мм2 (соответствует типу 2-4x16-120 мм2)
• Предельная нагрузка: 17 600 Н - выдерживает значительные механические усилия
• Диаметр провода: 15–47 мм - подходит для большинства СИП-4 с различными конструкциями
• Метрическая резьба: М22 - обеспечивает прочное крепление к кронштейну или штырю
• Материал корпуса: алюминиевый сплав - лёгкий, коррозионностойкий, не требует обслуживания
• Защитное покрытие: горячее цинкование - усиливает долговечность в агрессивной среде
• Температурный режим: от –60 C до +50 C - работает в суровых климатических условиях
• Шарнирное соединение: да - позволяет проводу свободно перемещаться при колебаниях и ветровых нагрузках
• Гарантийный срок: 84 месяца - подтверждает высокую надёжность материала и сборки

Совместимость и монтаж

Зажим SO130 совместим с любыми СИП-4 проводами, соответствующими ГОСТ 31943-2012. Для установки требуется стандартный кронштейн с резьбой М22. Установка выполняется в два этапа:

1. Установите зажим на кронштейн через резьбовое соединение, затяните до упора.
2. Вставьте СИП-4 в канал зажима и закрепите с помощью болтового механизма - не переусиливайте, чтобы не повредить изоляцию.

Не используйте инструменты с острыми кромками при работе с проводом - возможна деформация изоляционного слоя.

Безопасность и стандарты

Зажим промежуточный SO130 соответствует требованиям к электроустановкам для воздушных линий. Произведён в соответствии с внутренними стандартами EKF PROxima, которые учитывают нормы ГОСТ Р 50571 и IEC 60831. Горячее цинкование обеспечивает соответствие классу защиты от коррозии C4 по ISO 12944.

Преимущества

• Шарнирное устройство компенсирует вибрации и термическое удлинение провода - продлевает срок службы изоляции.
• Алюминиевый сплав исключает образование гальванической пары с медью или алюминием провода - снижает риск электрохимической коррозии.
• Высокая нагрузочная способность (17 600 Н) позволяет применять зажим даже на длинных пролётах и в районах с сильными ветрами.
• Цинковое покрытие сохраняет целостность даже после длительного контакта с влагой и солью - идеально для побережья и промзон.

Ограничения применения

• Не предназначена для крепления СИП-1, СИП-2 или других типов проводов - только СИП-4.
• Не рекомендуется использовать при угле отклонения более 30° - требуется переход на анкерный зажим.
• Не подходит для многожильных проводов без изоляции - только для изолированных СИП.
• Не следует применять в местах постоянного контакта с химически активными жидкостями (например, кислоты, щёлочи) - даже с цинкованием есть риск локальной коррозии.

Примеры использования

• Крепление СИП-4 на угол поворота ЛЭП в жилом массиве.
• Фиксация провода на деревянной опоре в сельской местности.
• Поддержка линии на промышленном предприятии с частыми перепадами температур.
• Участки трассы рядом с морским побережьем - благодаря антикоррозийному покрытию.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен попадать в диапазон 15–47 мм. Слишком тонкий провод может проскальзывать, слишком толстый - повредить зажим.
• При использовании нескольких зажимов на одной опоре соблюдайте одинаковый момент затяжки - это предотвратит перекос и неравномерную нагрузку.
• Проверяйте состояние покрытия перед установкой - при наличии сколов цинка рекомендуется обработать участок специальным составом для восстановления защиты.
• SO130 можно использовать в зимних условиях - материал не становится хрупким при –60 C, что важно для Сибири и Дальнего Востока.
