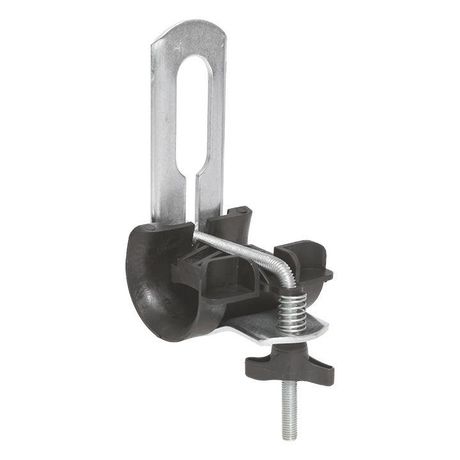

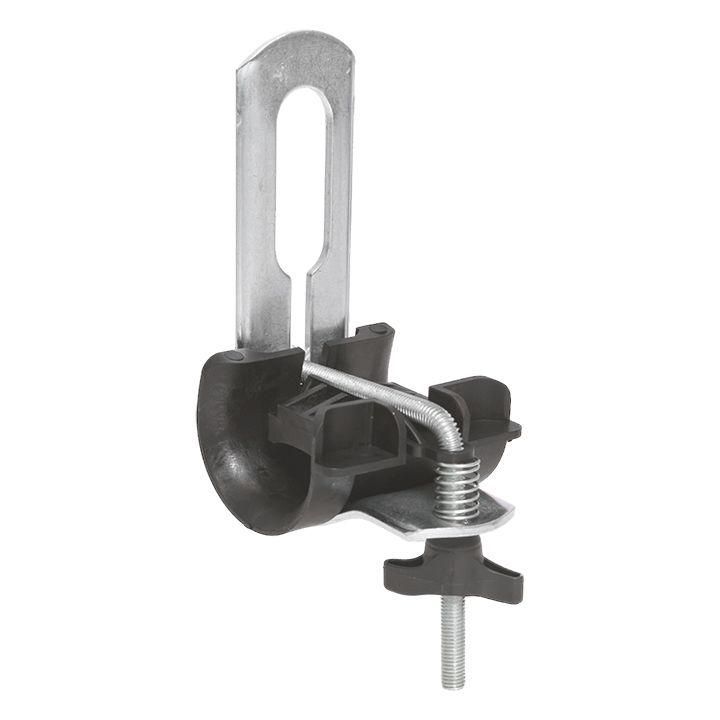

Зажим поддерживающий PS416-120 4х16-120 мм2 EKF PROxima | ps-416-120

Зажим поддерживающий PS416-120 4х16-120 мм2 от EKF предназначен для надежного крепления самонесущих изолированных проводов (СИП-4) на опорах ЛЭП, обеспечивая механическую устойчивость при нагрузках и перепадах температур. Артикул PS-416-120 соответствует требованиям промышленного монтажа в условиях сурового климата.

Назначение и область применения

Зажим поддерживающий PS416-120 4х16-120 мм2 используется для фиксации СИП-4 на опорах воздушных линий электропередачи, особенно там, где есть углы поворота до 30 градусов. Применяется в городской и сельской энергетике, при реконструкции старых ЛЭП, а также на новых объектах с использованием изолированных проводов. Подходит для установки на железобетонные, деревянные и металлические опоры.

Технические характеристики

• Тип изделия: поддерживающий зажим (подвесной)
• Диапазон сечений кабеля: 4×16–120 мм² — позволяет использовать с четырёхжильными СИП-4, включая варианты с жилами 16, 25, 35, 50, 70, 95 и 120 мм²
• Диаметр кабеля: 4,5–12,3 мм — совместим со стандартными диаметрами СИП-4
• Материал: сталь оцинкованная — защищена от коррозии, долговечна в агрессивной среде
• Номинальное напряжение: 1000 кВ — рассчитан на работу в сетях высокого напряжения
• Температура эксплуатации: от –60 °C до +50 °C — работает в условиях крайнего севера и юга России
• Гарантийный срок: 84 месяца (7 лет) — подтверждает высокую надёжность материала и конструкции

Совместимость и монтаж

Зажим PS416-120 4х16-120 мм2 совместим исключительно с СИП-4. Для монтажа требуется стандартный набор инструментов: ключи, плоскогубцы, возможно — специальный инструмент для затяжки. Крепление осуществляется через болтовые соединения к кронштейну или траверсе опоры. Убедитесь, что диаметр кабеля попадает в указанный диапазон — слишком тонкий или толстый провод не будет плотно зафиксирован. Монтаж выполняется без предварительного снятия изоляции — зажим проектировался для работы с изолированными проводами.

Безопасность и стандарты

Зажим PS416-120 4х16-120 мм2 соответствует требованиям ГОСТ Р 50571 и нормам безопасности для оборудования ВЛ. Оцинкованная сталь обеспечивает электроизоляцию от опоры, снижая риск протекания тока. Номинальное напряжение 1000 кВ гарантирует безопасную работу даже в высоковольтных системах.

Преимущества

• Устойчивость к УФ-излучению — не выгорает и не теряет прочность под прямыми солнечными лучами
• Высокая коррозионная стойкость — благодаря цинковому покрытию служит десятилетиями даже в coastal и промзонах
• Работает при экстремальных температурах — сохраняет форму и функциональность зимой и летом
• Не требует обслуживания — после установки больше ничего делать не надо

Ограничения применения

• Не применяется для крепления других типов проводов — только СИП-4
• Не предназначен для горизонтального натяжения — только для поддерживающей функции при углах до 30°
• Не заменяет анкерные зажимы — не воспринимает значительные продольные усилия
• Не следует использовать в местах постоянного контакта с химически активными жидкостями (например, рядом с промышленными выбросами без защиты)

Примеры использования

• Крепление СИП-4 на угол поворота трассы между двумя опорами
• Фиксация провода на промежуточной опоре в сельской сети
• Установка на столбах в районах с частыми осадками и перепадами температур
• Монтаж на новостройках с подводом электричества по воздуху

Практические советы

• Перед монтажом проверьте диаметр кабеля — он должен точно входить в диапазон 4,5–12,3 мм
• Не перетягивайте болты — это может повредить изоляцию СИП-4
• При установке на деревянные опоры используйте прокладки для равномерного распределения нагрузки
• PS416-120 4х16-120 мм2 можно комбинировать с другими элементами EKF — все комплектующие сертифицированы как единая система
• Храните в сухом месте перед установкой — хотя изделие устойчиво к влаге, длительное намокание может вызвать окисление резьбы
