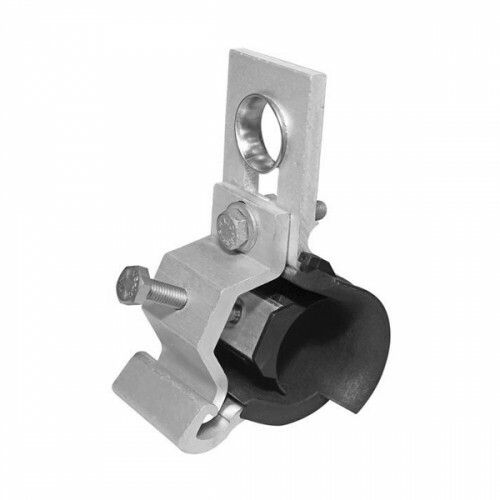

Поддерживающий зажим (PSP 25/120.M) - 10702811 НИЛЕД

Поддерживающий зажим PSP 25/120.M от бренда НИЛЕД предназначен для фиксации и поддержки силовых проводов на воздушных линиях электропередачи. Он выдерживает высокую механическую нагрузку, обеспечивает надёжную изоляцию и работает в экстремальных климатических условиях - от -60 C до +50 C.

Назначение и область применения

Зажим PSP 25/120.M используется для крепления одножильных проводов сечением до 120 мм2 на опорах ЛЭП. Его применяют при монтаже новых линий и замене старых кабелей. Подходит для участков с высокими механическими нагрузками - например, где провода проходят через пересечения дорог, рек или сложные рельефы. Материал корпуса и изоляционные элементы обеспечивают долговечность даже при постоянном воздействии погодных факторов.

Технические характеристики

• Тип: поддерживающий, стационарный
• Максимальное сечение проводника: 120 мм2 (совместим с 4×25 мм2 и 4×120 мм2)
• Предельная нагрузка: 18 кН
• Материал корпуса: сплав алюминия
• Изоляция: пластиковые элементы, предотвращающие контакт с токоведущей частью
• Рабочий температурный диапазон: от -60 C до +50 C
• Устойчивость к УФ-излучению: да
• Гарантийный срок: 60 месяцев
• Количество жил: одна

Совместимость и монтаж

PSP 25/120.M совместим со всеми типами одножильных проводов, соответствующих заявленному сечению. Для установки требуется закрепить зажим на опорной конструкции болтами или штырями, после чего поместить провод внутрь и затянуть зажимной механизм. Контактные поверхности внутри зажима не требуют смазки - они уже покрыты антикоррозийным составом. Монтаж осуществляется только в стационарном положении, без возможности регулировки натяжения после установки.

Безопасность и стандарты

Конструкция зажима исключает риск пробоя изоляции благодаря встроенному пластиковому экрану между металлическим корпусом и проводником. Применяемые материалы соответствуют требованиям безопасности для работы на ЛЭП напряжением до 35 кВ. Устойчивость к ультрафиолету позволяет использовать зажим без защиты от солнца, что снижает необходимость в дополнительных мерках по обслуживанию.

Преимущества

• Высокая прочность - способен выдерживать нагрузку до 18 кН, что делает его подходящим для длинных пролётов и тяжёлых проводов
• Алюминиевый корпус легкий и устойчив к коррозии, особенно важен в регионах с повышенной влажностью
• Пластиковая изоляция защищает внешнюю оболочку провода от истирания и порезов при монтаже и эксплуатации
• Широкий температурный диапазон гарантирует работу в суровых климатах - от Арктики до южных районов России
• Не требует периодического техобслуживания благодаря UV-защите и герметичной конструкции

Ограничения применения

Zажим PSP 25/120.M нельзя применять для многожильных проводов, так как он рассчитан только на один проводник. Также запрещено использование в качестве грузового крепления - он не предназначен для подвеса оборудования, труб или других объектов. Не следует применять в средах с химически активными испарениями (например, рядом с химическими заводами), поскольку материал корпуса не имеет специальной кислотостойкой обработки.

Примеры использования

• Крепление АС-95/16 на опорах ВЛ-10 кВ в Сибири
• Фиксация провода СИП-4 4×120 на переходе через автодорогу
• Установка на анкерных опорах в районах с частыми зимними гололёдами
• Замена устаревших медных зажимов на современные алюминиевые в рамках модернизации ЛЭП

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не используйте провод меньше 25 мм2, чтобы избежать проскальзывания
• Обязательно соблюдайте момент затяжки, указанный в документации завода-производителя; переутяжка может деформировать пластиковый изолятор
• При использовании в холодном климате не допускайте ударного нагружения зажима ниже -40 C - металл становится более хрупким
• Проверяйте состояние изоляционных вставок ежегодно - трещины или потёртости требуют немедленной замены
• Arтикул 10702811 всегда заказывайте вместе с сертифицированными комплектующими (болты, гайки, шайбы) того же производителя - НИЛЕД - для гарантированной совместимости
