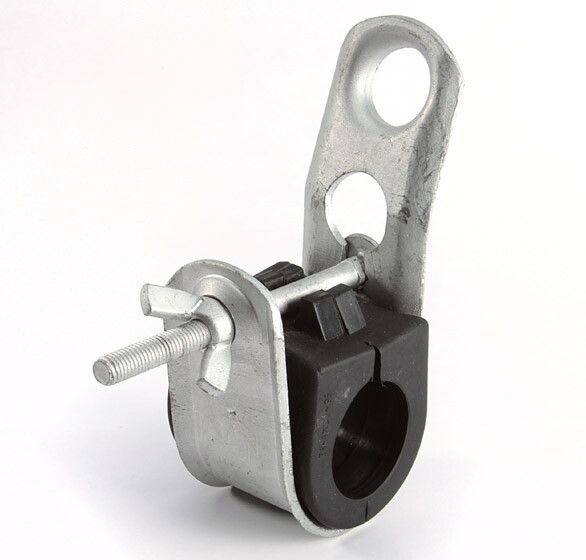

Зажим поддерживающий промежуточный ППЗ-4 - 59370 КВТ

Зажим поддерживающий промежуточный ППЗ-4 исполнение 1 КВТ от КВТ предназначен для надежного крепления самонесущих изолированных проводов СИП 4 на промежуточных опорах. Артикул EV019450 обеспечивает совместимость со стандартными крепежными элементами и соответствует требованиям монтажа распределительных сетей напряжением до 1 кВ.

Назначение и область применения

Зажим поддерживающий промежуточный ППЗ-4 исполнение 1 КВТ используется для фиксации одного провода СИП 4 между опорами ЛЭП. Он применяется исключительно в качестве промежуточной точки крепления - не для анкерных участков или угловых поворотов линии. Подходит для воздушных линий электропередачи в населенных пунктах, на территориях предприятий и вдоль дорог.

Технические характеристики

• Диаметр натяжного троса: 25–120 мм - подходит для всех типов СИП 4 сечением до 120 мм2
• Сечение жилы: 25–120 мм2 - совпадает с диапазоном допустимых проводов СИП 4
• Материал корпуса: сталь с горячим цинкованием - защищена от коррозии в условиях повышенной влажности
• Изолирующая вставка: эластомер - предотвращает контакт металла с изоляцией провода
• Цвет: серый - визуально отличается от цвета провода, упрощает осмотр
• Масса: 0,35 кг - легкий, удобен для переноски и установки на высоте
• Диаметр крюка для монтажа: до 21 мм - совместим с большинством стандартных кронштейнов и крюков

Совместимость и монтаж

Зажим ППЗ-4 исполнение 1 КВТ крепится на круглые крюки диаметром не более 21 мм. Установка выполняется вручную: провод помещается в ложе зажима, затем фиксируется барашковой гайкой - инструмент не требуется. Гайка затягивается до плотного контакта с изоляцией провода, но без деформации оболочки. Для проверки правильности монтажа убедитесь, что провод не выскальзывает при легком усилии.

Безопасность и стандарты

Зажим ППЗ-4 исполнение 1 КВТ соответствует требованиям к изоляционным материалам и механической прочности для систем СИП. Электроизоляция обеспечивается эластомерной вставкой, которая предотвращает пробой через металл. Наличие цинкового покрытия снижает риск электрохимической коррозии при длительном воздействии атмосферных факторов.

Преимущества

• Удобная барашковая гайка позволяет выполнять монтаж без инструментов даже на высоте
• Горячецинкованная сталь увеличивает срок службы в агрессивной среде
• Эластомерная вставка защищает изоляцию СИП от механических повреждений
• Один зажим обслуживает один провод - минимизация лишних элементов

Ограничения применения

• Не предназначены для анкерных креплений - нельзя использовать на углах поворота линии без дополнительных мер
• При углах отклонения линии более 60° необходимо устанавливать два зажима ППЗ-4 одновременно
• Не рекомендовано использование на крюках диаметром более 21 мм - возможна потеря устойчивости
• Не подходит для многожильных проводов или других типов СИП (например, СИП-1, СИП-2)

Примеры использования

• Фиксация СИП 4 на промежуточных деревянных или железобетонных опорах в городских районах
• Поддержка провода между столбами в сельской местности при прокладке новых ЛЭП
• Ремонтные работы на действующих линиях - замена старых зажимов на новые с сохранением существующих крюков

Практические советы

• Перед монтажом проверьте диаметр крюка - он должен быть ≤21 мм; если больше - используйте переходник или другой тип крепления
• При установке на угол более 45° заранее подготовьте второй зажим - это предотвратит перегрузку первого
• Не затягивайте барашковую гайку слишком сильно - достаточно плотного контакта, чтобы провод не двигался
• Проверяйте состояние эластомерной вставки перед каждым использованием - трещины или деформации требуют замены зажима
• Артикул EV019450 и модель ППЗ-4 исполнение 1 КВТ всегда указываются в спецификациях проекта - убедитесь, что заказывается именно эта версия
