Зажим поддерживающий промежуточный ППЗ-90 - 59369 КВТ

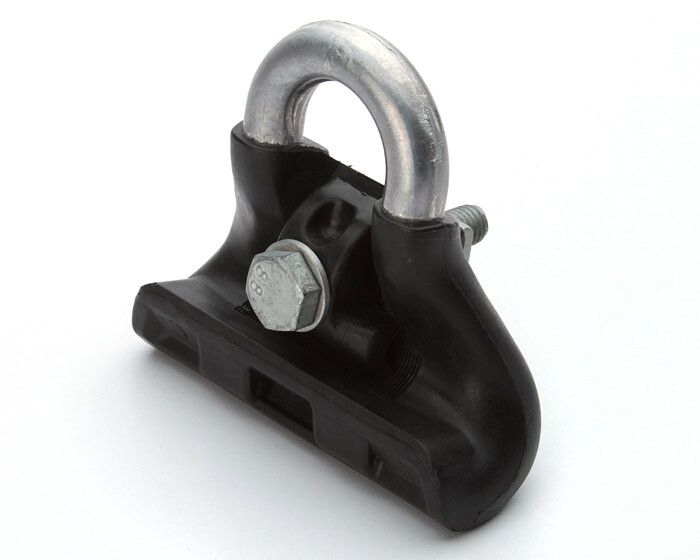

Зажим поддерживающий промежуточный ППЗ-90 исполнение 1 КВТ от бренда КВТ предназначен для надежного крепления изолированной несущей нейтрали СИП на промежуточных и угловых опорах линий до 1 кВ. Артикул EV019450 обеспечивает совместимость со стандартными системами воздушных линий электропередачи.

Назначение и область применения

Зажим поддерживающий промежуточный ППЗ-90 исполнение 1 КВТ используется для фиксации нулевой жилы СИП на промежуточных опорах и в местах поворота ЛЭП под углом до 90 градусов. Применяется в сетях напряжением до 1 кВ, где требуется механическая поддержка изолированной нейтрали без перегрузки провода. Удобен для монтажа на деревянных, железобетонных и металлических опорах с крюками или кронштейнами.

Технические характеристики

• Тип изделия: зажим поддерживающий промежуточный
• Диаметр натяжного троса: 25–120 мм
• Сечение жилы: 25–120 мм2
• Материал корпуса: погодо- и УФ-стойкий полимер с армированием стекловолокном
• Подвесная петля: алюминиевый сплав, диаметр 30 мм
• Количество жил: одна (для нейтрали СИП)
• Цвет: черный
• Вес: 0,31 кг
• Модель: EV019450

Совместимость и монтаж

Зажим ППЗ-90 исполнение 1 КВТ крепится к опорам через подвесную петлю диаметром 30 мм - на крюки или специальные кронштейны. Для фиксации нейтрали СИП используется регулируемый болтовой механизм, который позволяет плотно затянуть изоляцию без повреждения жилы. Монтаж выполняется при температуре от -40C до +60C. Не требует специальных инструментов - достаточно гаечного ключа подходящего размера.

Безопасность и стандарты

Зажим соответствует требованиям к эксплуатации в условиях открытых воздушных линий электропередачи. Полимерный корпус выдерживает воздействие ультрафиолета, влаги, перепадов температур и химически активных осадков. Алюминиевая петля обеспечивает долговечность и устойчивость к коррозии. Соответствует нормам безопасности для оборудования до 1 кВ.

Преимущества

• Усиленная стекловолоконная структура корпуса предотвращает деформацию под нагрузкой
• Регулируемый болтовой зажим позволяет точно адаптировать усилие к толщине изоляции СИП
• Алюминиевая петля легче стали, не ржавеет и легко монтируется
• Черный цвет корпуса снижает нагрев от солнца и маскирует загрязнения
• Низкий вес (0,31 кг) упрощает транспортировку и работу на высоте

Ограничения применения

• Не предназначен для крепления фазных проводов - только для нейтрали СИП
• Не рекомендован для установки в местах с постоянным механическим ударным воздействием (например, рядом с дорогами с частым движением крупногабаритного транспорта)
• Не следует использовать при температурах ниже -40C или выше +60C - возможна потеря эластичности материала
• Не подходит для линий напряжением свыше 1 кВ

Примеры использования

• Крепление нейтрали СИП на промежуточной деревянной опоре в сельской сети
• Фиксация изолированной нейтрали в месте поворота ЛЭП на 60° между двумя столбами
• Установка на железобетонный кронштейн в городских условиях при реконструкции старых ЛЭП
• Подвеска нейтрали на временных опорах при ремонте воздушной линии

Практические советы

• Перед монтажом проверьте соответствие диаметра нейтрали СИП заявленному диапазону 25–120 мм - слишком тонкий или толстый провод может вызвать проскальзывание или повреждение изоляции
• Затягивайте болт равномерно, не допуская перекоса зажима - это сохраняет герметичность и распределение нагрузки
• При использовании на угловых опорах убедитесь, что угол поворота не превышает 90° - иначе потребуется другой тип крепления
• Проверяйте состояние петли после зимнего периода - особенно в регионах с обильным гололедом
• Зажим ППЗ-90 исполнение 1 КВТ можно комбинировать с другими элементами КВТ - например, с анкерными зажимами для завершения участка ЛЭП
