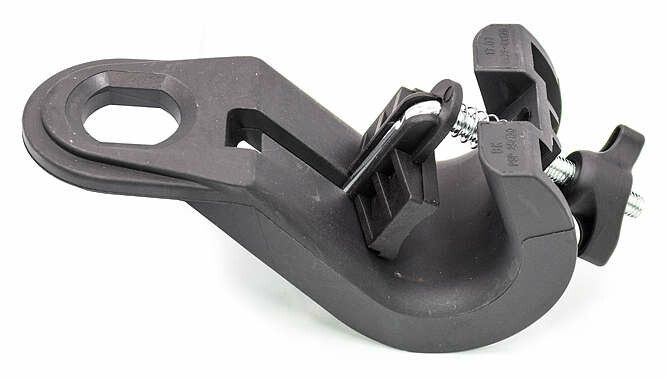

Поддерживающий зажим (PSP 25/120) | 20701181 ВК

Зажим поддерживающий PSP 25/120 (4х25–4х120 кв.мм) ВК - надёжное решение для фиксации изолированных проводов СИП-4 на воздушных линиях электропередачи. Разработан для работы в экстремальных условиях, соответствует требованиям к механической прочности и долговечности.

Назначение и область применения

Зажим поддерживающий PSP 25/120 (4х25–4х120 кв.мм) ВК используется для крепления самонесущего изолированного провода СИП-4 на промежуточных и угловых опорах воздушных линий электропередачи. Подходит для участков трассы с углом поворота до 30 градусов. Нельзя применять этот зажим для неизолированных проводов - он не рассчитан на такие нагрузки и не обеспечивает необходимую изоляцию.

Технические характеристики

• Сечение проводника: 25–120 кв.мм (соответствует четырём жилам СИП-4)
• Предельная рабочая нагрузка: 12 кН
• Разрушающая нагрузка: 8 кН - максимальная нагрузка, при которой материал начинает деформироваться
• Материал корпуса: стеклоармированный полиамид - высокопрочный композит, устойчивый к ударным и циклическим нагрузкам
• Диапазон рабочих температур: от –60 C до +50 C - работает в суровом климате, включая Арктику и южные регионы
• Устойчивость к УФ-излучению: да - не выцветает и не теряет прочность под прямыми солнечными лучами
• Количество жил: 2 - предназначены для двухпроводной сборки (например, фаза+нулевой проводник)
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Зажим совместим исключительно с проводами типа СИП-4. Для установки требуется предварительная подготовка: зачистить изоляцию на конце провода, вставить его в контактную часть зажима и затянуть болты равномерно до момента среза контрольного элемента. Монтаж выполняется с использованием специального инструмента - обычные ключи не обеспечивают нужного усилия. Диаметр посадочного места под штангу или кронштейн - не указан в данных; проверьте соответствие с типом опоры перед заказом.

Безопасность и стандарты

Зажим поддерживающий PSP 25/120 (4х25–4х120 кв.мм) ВK соответствует требованиям безопасности для оборудования ЛЭП напряжением до 35 кВ. Конструкция исключает возможность случайного выпадения провода даже при перегрузках. Отказ от использования с неизолированными проводами - требование нормативов ПУЭ и ГОСТ Р 59012-2020.

Преимущества

• Высокая прочность материала - стеклоармированный полиамид не подвержен коррозии, в отличие от металлических аналогов
• Широкий температурный диапазон - можно использовать в регионах с континентальным и арктическим климатом
• Защита от УФ - сохраняет цвет и механические свойства при длительном воздействии солнца
• Долгий гарантийный срок - 5 лет свидетельствуют о стабильности качества производства
• Лёгкий вес - снижает нагрузку на опоры и упрощает транспортировку и монтаж

Ограничения применения

• Не применяется с неизолированными проводами - риск пробоя, возгорания и выхода из строя
• Не рекомендован для углов поворота более 30° - возможна перегрузка и деформация
• Не предназначен для вертикального подвешивания в качестве основного несущего элемента - только как поддерживающий
• Не допускается использование в средах с постоянным контактом с химически активными жидкостями (нефтепродукты, растворители)

Примеры использования

• Крепление СИП-4 на промежуточных деревянных и железобетонных опорах в сельских сетях
• Переход через дороги и железнодорожные пути с малым углом поворота
• Обустройство ответвлений от главной ЛЭП к частным домам и объектам ЖКХ
• Реконструкция старых линий с заменой АС на СИП-4

Практические советы

• Перед монтажом всегда проверяйте сечение провода - зажим рассчитан именно на 25–120 кв.мм, меньшие или большие значения недопустимы
• Затягивайте болты по диагонали, чтобы избежать перекоса и неравномерного распределения давления
• Проверяйте целостность изоляции провода после установки - зажим не компенсирует повреждённую оболочку
• При работе в холодную погоду (ниже –30 C) нагрейте зажим до комнатной температуры - пластик становится хрупким
• Храните запасные единицы в сухом месте, избегая прямого солнечного света - даже с УФ-защитой лучше минимизировать экспозицию
