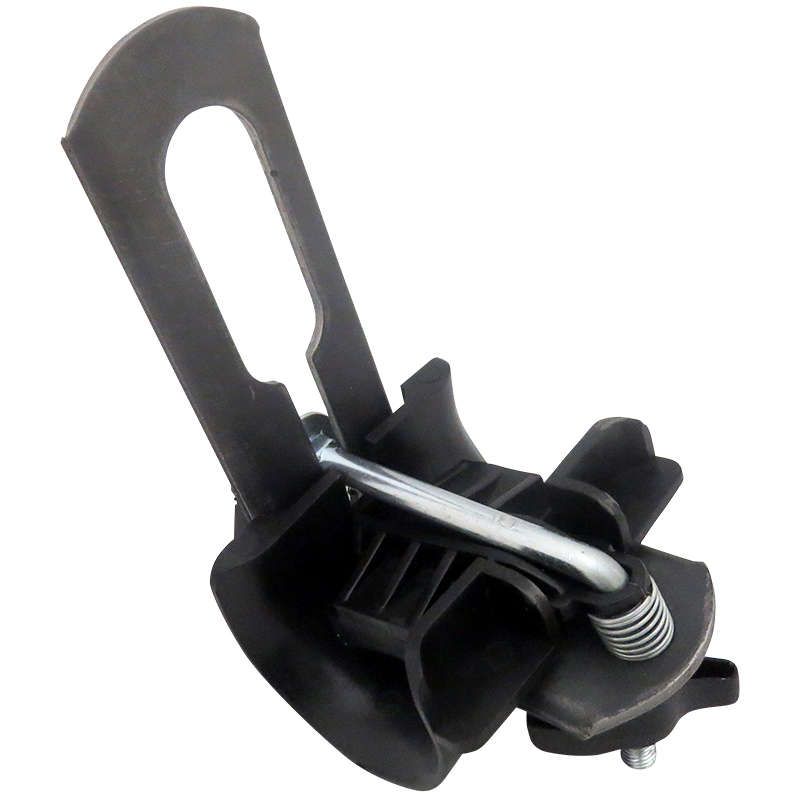

Зажим поддерживающий PS-4х(16-120) ИНСТАЛЛ 13102

Зажим поддерживающий PS-4(16-120) от бренда Инсталл - надёжный крепёж для фиксации проводов на линиях электропередачи, рассчитанный на сечения от 16 до 120 кв.мм. Артикул 13102 обеспечивает стабильную работу в экстремальных условиях благодаря оцинкованной стали и устойчивости к УФ-излучению.

Назначение и область применения

Зажим поддерживающий PS-4(16-120) предназначен для крепления проводов на промежуточных и угловых опорах воздушных линий электропередачи. Применяется там, где угол отклонения трассы не превышает 30 градусов. Подходит для систем напряжением до 35 кВ, используемых в энергетике, ЖКХ и промышленных объектах.

Технические характеристики

• Сечение проводника: 16–120 кв.мм - поддерживает медные и алюминиевые жилы средней и большой толщины
• Максимальная нагрузка: 8 кН - предельная прочность при испытаниях
• Предельная нагрузка: 6 кН - безопасная рабочая нагрузка, рекомендованная для постоянной эксплуатации
• Материал корпуса: сталь оцинкованная - защищена от коррозии, долговечна в агрессивной среде
• Прижимной элемент: нержавеющая сталь - устойчива к окислению, не деформируется под нагрузкой
• Изолирующие вкладыши: два слоя с высокой механической и атмосферной стойкостью - исключают контакт металла с проводом
• Рабочий температурный диапазон: от –60 до +50 C - работает в суровом климате, включая северные регионы
• Устойчивость к УФ-излучению: да - не выгорает и не теряет прочность под прямыми солнечными лучами
• Гарантийный срок: 60 месяцев - 5 лет гарантии на сохранение эксплуатационных свойств

Совместимость и монтаж

Зажим поддерживающий PS-4(16-120) монтируется стационарно на опоры ЛЭП с помощью болтовых соединений. Для установки требуется доступ к точке крепления и инструмент для затяжки с моментом, соответствующем нормам ГОСТ Р 52734. Вкладыши не требуют замены при монтаже - они уже установлены внутри корпуса. Диаметр посадочного места под штыревые крепления не указан - перед установкой проверьте совместимость с типом опоры.

Безопасность и стандарты

Зажим поддерживающий PS-4(16-120) соответствует требованиям к электроустановкам для воздушных линий. Произведён в соответствии с отраслевыми стандартами РФ, применяемыми в энергетической сфере. Материалы сертифицированы на соответствие требованиям по коррозионной стойкости и механической прочности.

Преимущества

• Высокая надёжность при длительной эксплуатации - благодаря комбинации оцинкованной стали и нержавеющего прижима
• Защита провода от повреждений - изолирующие вкладыши предотвращают перетирание и электроконтакт с металлом
• Широкий температурный диапазон - позволяет использовать в регионах с континентальным и арктическим климатом
• Устойчивость к внешним воздействиям - не боится влаги, снега, солевых осадков и ультрафиолета
• Долгий срок службы - 5 лет гарантии подтверждают качество материалов и сборки

Ограничения применения

• Не предназначается для крепления проводов на концевых опорах - используется только на промежуточных и угловых
• Не допускается использование при углах отклонения более 30° - требуется переход на другой тип крепления
• Не подходит для многожильных проводов с диаметром менее 16 кв.мм - возможен проскальзывание
• Не является изолятором - не заменяет подвесные изоляторы, служит лишь для механической фиксации

Примеры использования

• Фиксация АС-70 и АС-120 на промежуточных опорах городской ЛЭП 10 кВ
• Крепление провода на угловом участке трассы в сельской местности
• Установка на железобетонных опорах в районах с частыми гололёдами
• Замена аналогов типа PSP 25/120 (NILED) или PS 25-95 (BK) в модернизированных сетях

Практические советы

• Перед монтажом проверьте, что сечение провода попадает в диапазон 16–120 кв.мм - меньшие сечения могут не фиксироваться надёжно
• Не перетягивайте болты - превышение момента затяжки может повредить вкладыши
• При использовании в солёном воздухе (прибрежные районы) периодически осматривайте поверхность корпуса на предмет коррозии - оцинковка устойчива, но не вечна
• PS-4(16-120) от Инсталл можно заменить на аналоги IEK или Sicame, но только при совпадении геометрии и нагрузочных параметров
• Храните в сухом месте - даже оцинкованная сталь может подвергнуться конденсату при длительном хранении во влажной среде
