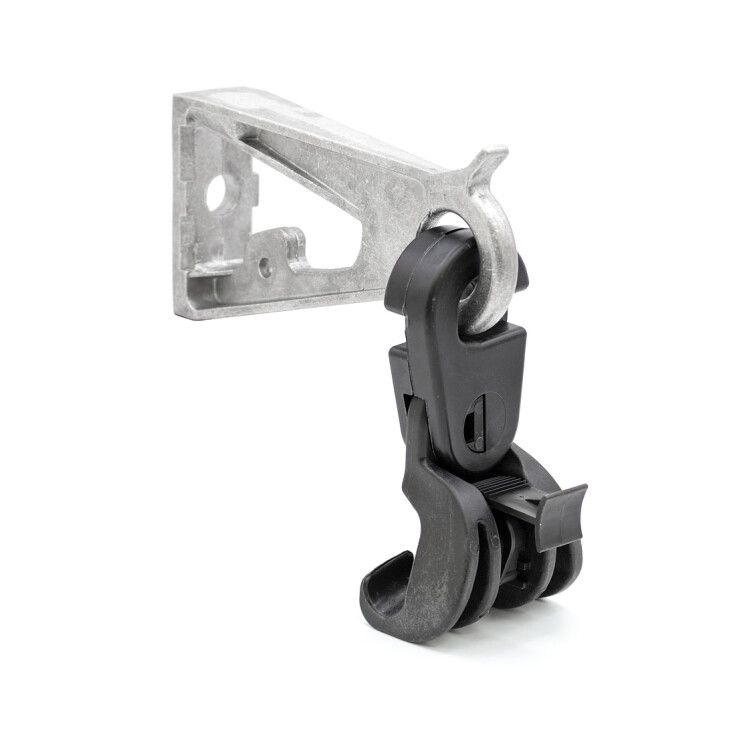

Комплект промежуточной подвески ES 54-14 P (25-120кв.мм) (ES1500E; SO260; ES1500; КОМП 1500) ВК 20300121

Комплект промежуточной подвески ВК ES 54-14 P предназначен для надежного крепления СИП-2 на промежуточных и угловых опорах воздушных линий электропередачи. Этот комплект обеспечивает механическую поддержку провода с сечением от 25 до 120 мм2 и допускает поворот трассы до 30°. Артикул 20300121 соответствует модели ES1500E и SO260 - это проверенные решения от бренда ВК для сетей среднего напряжения.

Назначение и область применения

Комплект промежуточной подвески ВК ES 54-14 P применяется для установки самонесущего изолированного провода (СИП-2) на опорах воздушных линий электропередачи. Подходит для прямых участков и угловых точек трассы с поворотом до 30 градусов. Не предназначен для анкерных опор или мест с высокими тянущими усилиями. Часто используется в городских и сельских сетях 6–20 кВ при реконструкции старых ЛЭП или строительстве новых.

Технические характеристики

• Сечение проводника: 25–120 мм2 - совместим с большинством типов СИП-2, включая 1×16, 1×25, 1×50, 1×70, 1×95, 1×120;
• Предельная нагрузка: 12 кН - выдерживает максимальное механическое усилие при обрыве или сильном ветре;
• Тип системы: СИП-2 - специально адаптирован под изолированные провода этого типа;
• Материал изделия: сплав алюминия и стеклоармированный полиамид - легкий, коррозионностойкий, не требует обслуживания;
• Тип зажима: поддерживающий/подвесной - фиксирует провод, но не воспринимает полную тягу, как анкерный зажим;
• Количество жил: одна - рассчитан на подвеску одной фазы или нулевой жилы СИП-2;
• Диапазон рабочих температур: от –60 до +50 C - работает в условиях сурового климата, включая Сибирь и Дальний Восток.

Совместимость и монтаж

Комплект промежуточной подвески ВК ES 54-14 P совместим с проводами СИП-2, имеющими внешнюю изоляцию. Монтаж выполняется на штыревые или траверсные опоры через болтовое крепление. Зажим имеет подвижное соединение - он свободно перемещается вдоль и поперек оси провода, что снижает риск перегиба изоляции при термическом расширении. Для фиксации нулевой жилы предусмотрен регулируемый зажим - его можно затянуть после установки, чтобы точно центрировать провод. Не используйте этот комплект для многожильных систем или других типов проводов (например, АС или АСУ).

Безопасность и стандарты

Комплект промежуточной подвески ВК ES 54-14 P соответствует требованиям ГОСТ Р 58635-2019 для оборудования ВЛИ. Все материалы проходят испытания на долговечность, ударную прочность и электроизоляционные свойства. Применение в соответствии с нормами ПУЭ исключает риск пробоя или возгорания даже при повышенной влажности.

Преимущества

• Широкий диапазон сечений - один комплект заменяет несколько моделей, снижает запас на складе;
• Подвижное соединение - предотвращает деформацию изоляции при колебаниях температуры и ветровых нагрузках;
• Высокая прочность - 12 кН обеспечивают безопасность при аварийных ситуациях;
• Не требует смазки или периодического обслуживания - материал устойчив к коррозии и УФ-излучению;
• Легкий вес - удобен для работы на высоте и снижает нагрузку на опору.

Ограничения применения

• Не предназначена для анкерных опор - не выдерживает постоянную тягу всей линии;
• Запрещено использовать с проводами другого типа (АС, АСУ, голые провода);
• Работает только при угле поворота ≤30° - при больших углах требуется специальная анкерная подвеска;
• Не следует применять в условиях постоянного воздействия химически активных веществ (промышленные зоны с агрессивными выбросами).

Примеры использования

• Подвеска СИП-2 1×70 на промежуточной деревянной опоре в населённом пункте;
• Фиксация нулевой жилы на угловой опоре с поворотом 25° в районе с частыми порывами ветра;
• Обновление старой ЛЭП с голыми проводами на современную СИП-2 в сельской местности;
• Установка на железобетонных опорах в регионах с зимними температурами ниже –40 C.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - слишком маленькое сечение может проскальзывать, слишком большое - не войдет в зажим;
• Затягивайте регулируемый зажим равномерно, без перекосов - это сохранит целостность изоляции;
• При использовании на угловых опорах убедитесь, что угол поворота не превышает 30° - иначе увеличится нагрузка на зажим;
• Не используйте инструменты с острыми кромками при работе рядом с изоляцией - возможна микротрещина, которая станет причиной пробоя позже;
• Артикул 20300121 - единственный номер для заказа. Комплекты с другими обозначениями (ES1500, SO260) - это те же изделия, просто другие внутренние коды производителя.
