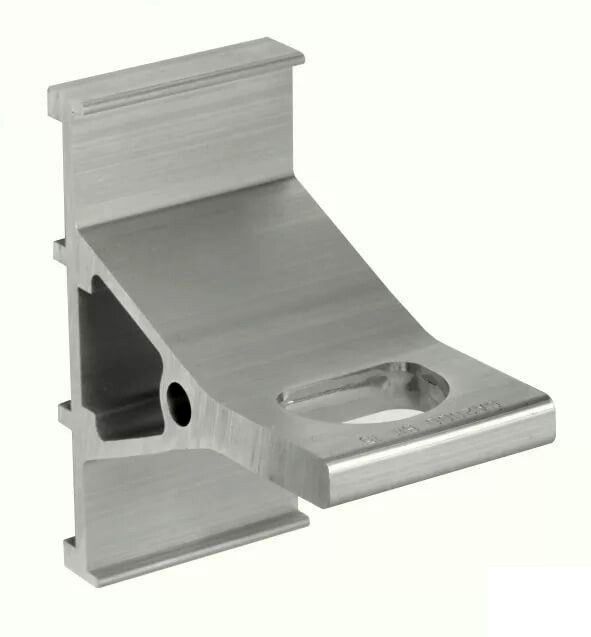

Кронштейн анкерный для магистрали CA 2000 (CS 10.3; SO253; CA1500 КАМ 4000) (2000даН) ВК 20801371

Анкерный кронштейн ВК 20801371 предназначен для фиксации анкерного зажима на опорах линий электропередачи. Этот элемент конструкции обеспечивает надежное крепление магистральных СИП при высоких механических нагрузках, сохраняя работоспособность в экстремальных климатических условиях.

Назначение и область применения

Анкерный кронштейн ВК 20801371 используется исключительно для установки анкерных зажимов на магистральных самонесущих изолированных проводах (СИП). Применяется в воздушных линиях электропередачи напряжением до 35 кВ, где требуется жесткая фиксация провода с передачей нагрузки на несущую опору. Подходит для новых линий и реконструкций старых сетей.

Технические характеристики

• Максимальная нагрузка: 20 кН (2000 даН) - предельная допустимая сила растяжения, которую выдерживает кронштейн;
• Материал: сплав алюминиевый - легкий, коррозионностойкий, не требует антикоррозийного покрытия;
• Рабочий температурный диапазон: от –60 C до +50 C - позволяет использовать в регионах с суровым климатом;
• Устойчивость к УФ-излучению: да - материал не теряет прочность под воздействием солнечного света;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Совместимость и монтаж

Кронштейн ВК 20801371 совместим с анкерными зажимами моделей CS 10.3, SO253, CA1500 и КАМ 4000. Для крепления к металлической опоре используется стальная монтажная лента шириной 20 мм. Ребра на основании кронштейна обеспечивают зазор между поверхностью опоры и кронштейном - это необходимо для правильной установки ленты и равномерного распределения усилия. Монтаж выполняется болтовым соединением через отверстия в ребрах. Не используйте другие типы крепежа - это снижает несущую способность.

Безопасность и стандарты

Произведен в соответствии с требованиями к изделиям для ЛЭП, применяемым в России и странах СНГ. Соответствует нормам ГОСТ Р 55595-2013 для комплектующих СИП. Отсутствие острых кромок и шероховатостей минимизирует риск повреждения изоляции провода при монтаже.

Преимущества

• Высокая удельная прочность за счет алюминиевого сплава - меньше вес, чем у стальных аналогов;
• Не требует окраски или специальной защиты - материал устойчив к коррозии даже в агрессивной среде;
• Ребристая база гарантирует точную позиционирование при креплении лентой - снижает вероятность перекоса;
• Долгий срок службы - 5 лет гарантии при работе в заданных температурных режимах.

Ограничения применения

• Не предназначена для крепления к бетонным или деревянным опорам - требует металлическую поверхность для монтажной ленты;
• Не подходит для горизонтальных участков с большими прогибами - рассчитана только на анкерные точки;
• Запрещено использование с крепежом толще 20 мм - нарушается расчетный зазор и снижается несущая способность;
• Не следует применять при температурах ниже –60 C - возможна хрупкость материала.

Примеры использования

• Крепление СИП на угловых опорах ВЛ-10 кВ;
• Фиксация провода в местах перехода с одной опоры на другую в районах с сильными ветрами;
• Установка на железобетонных опорах с приваренной стальной планкой для крепления лентой.

Практические советы

• Перед монтажом проверьте соответствие диаметра анкерного зажима и посадочного места на кронштейне - не допускаются люфты;
• При использовании монтажной ленты 20 мм убедитесь, что она плотно прилегает ко всем ребрам - слабое натяжение вызывает вибрацию и усталостное разрушение;
• Не затягивайте крепеж слишком сильно - алюминиевый сплав легко деформируется при перегрузке;
• Проверяйте состояние кронштейна ВК 20801371 после сильных обледенений - накопление льда увеличивает нагрузку на 15–20%, что может приблизить ее к предельному значению.
